7
Mise en service
7.6

Accoupler les flexibles hydrauliques

Le grand angle de l'arbre à cardan est monté côté machine.
„ Parquer la machine sur un sol porteur, plat et horizontal.
„ Couper le moteur du tracteur, retirer la clé de contact et la prendre avec soi.
„ Positionner la goupille coulissante (6) de la fourche du joint de cardan par rapport à la
rainure (7) sur l'arbre d'entraînement de la machine (8) de façon à ce que la goupille
coulissante (6) puisse s'engager dans la rainure (7).
„ AVERTISSEMENT ! Risque de blessures et/ou de dommages mécaniques dus à la
projection de pièces de l'arbre à cardan ! Veiller à ce que la goupille coulissante (6)
de la fourche du joint de cardan s'engage dans la rainure (7) de l'arbre d'entraînement
de la machine.
„ Enfoncer la goupille coulissante (6) et glisser l'arbre à cardan (2) sur l'arbre d'entraînement
de la machine (8) de façon à ce que la goupille coulissante (6) s'engage dans la rainure (7).
KSG00-010

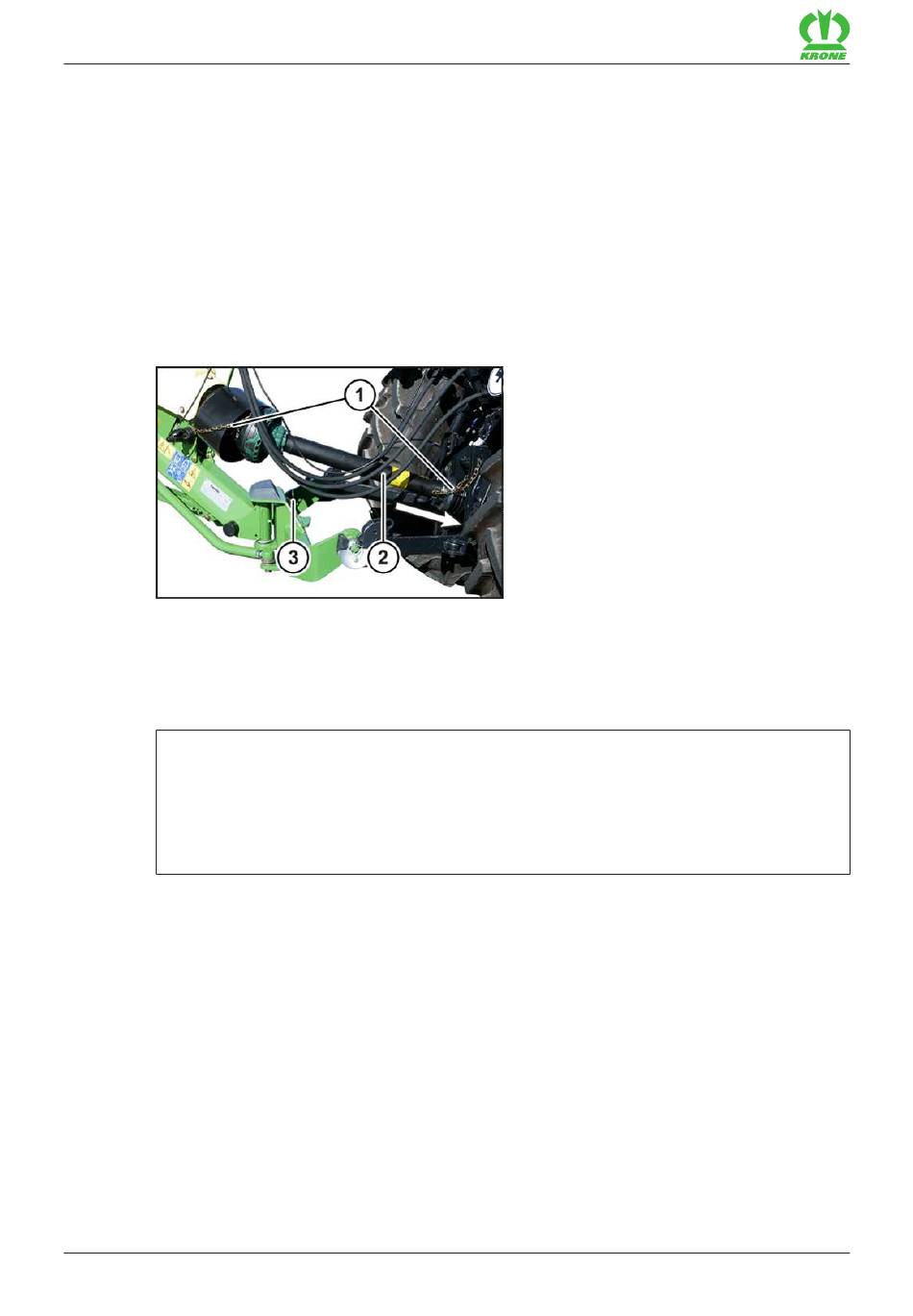

„ Basculer le support de l'arbre à cardan (3) vers le bas.
„ Pousser l'arbre à cardan (2) sur la prise de force du tracteur et le verrouiller.
„ Bloquer les protections de l'arbre à cardan avec les chaînes de maintien (1) pour les
empêcher de tourner.
INFORMATION
Sur les tracteurs avec embout de prise de force très bas, le supplément B431 « Moitié de
l'arbre à cardan grand angle » peut être monté. Cela prévient le fonctionnement irrégulier et
les bruits au niveau de l'arbre à cardan. Grâce à ce supplément, l'arbre à cardan est doté d'un
grand angle bilatéral. La moitié de l'arbre à cardan du supplément doit être montée côté
tracteur.
7.6
Accoupler les flexibles hydrauliques
Pour le raccordement correct des flexibles hydrauliques, les flexibles hydrauliques (1, 2) sont
identifiés par des chiffres ou des lettres.
Les flexibles hydrauliques pour le raccordement à un appareil de commande à simple effet sont
identifiés par un chiffre et par le symbole plus, par ex. (1+).
Les flexibles hydrauliques pour le raccordement à un appareil de commande à double effet sont
identifiés par des chiffres identiques, par le symbole plus pour la conduite de pression et le
symbole moins pour le retour, par ex. (2+/2-).
Utiliser un appareil de commande sur le tracteur qui peut être verrouillé en position neutre pour
éviter toute commande involontaire.
52
Swadro TS 680 Twin
Notice d'utilisation originale 150001024_01_fr
