3.4
Marquage CE
Le marquage CE atteste que les appareils sont conformes
aux exigences élémentaires des directives applicables,
conformément à la plaque signalétique.
La déclaration de conformité est disponible chez le fabricant.
4
Montage
4.1
Déballage de l'appareil
1.
Sortez l'appareil de son carton d'emballage.
2.
Retirez les films de protection de tous les composants
de l'appareil.
4.2
Contrôle du contenu de la livraison
▶
Vérifiez que rien ne manque et qu'aucun élément n'est
endommagé.
4.2.1
Contenu de la livraison
Validité: Produit avec mode chauffage uniquement
Quan-
Désignation
tité
Générateur de chaleur
1
1
Kit de montage composé des éléments suivants :
- Support de l'appareil
1
- Tube de raccordement de la soupape de sécurité
1
2
- Joint
2
- Pochette de petits éléments
Gabarit de montage
1
Tuyau de vidange des condensats
1
1
Lot de documentation
4.2.2
Contenu de la livraison
Validité: Produit avec production d'eau chaude sanitaire intégrée
Quan-
Désignation
tité
1
Générateur de chaleur
1
Kit de montage composé des éléments suivants :
- Support de l'appareil
1
- Tube de raccordement de la soupape de sécurité
1
- Joint
2
2
- Pochette de petits éléments
Gabarit de montage
1
1
Tuyau de vidange des condensats
Lot de documentation
1
0020208989_00 ecoTEC pro Notice d'installation et de maintenance

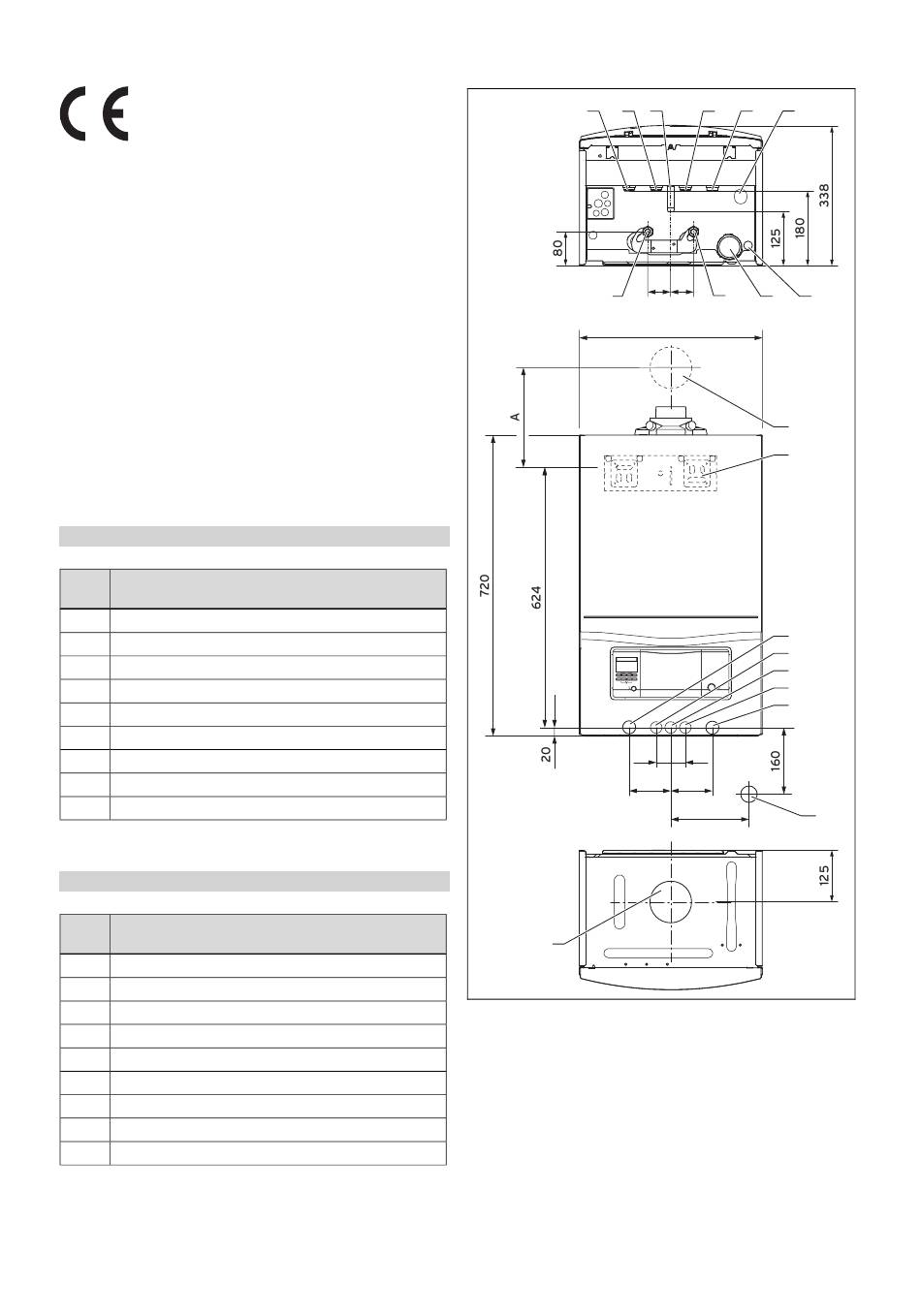

4.3
Dimensions
3
4*
5
13**
35
100
9
1
Traversée murale du
conduit du système
ventouse
2
Support d'appareil
3
Départ de chauffage
(⌀ 22 × 1,5)
4
Raccord d'eau chaude
(⌀ 15 × 1,5)
5
Raccord de gaz
(⌀ 15 × 1,5)
6
Raccord d'eau froide
(⌀ 15 × 1,5)
Montage 4
6*
7
14
55
55
12**
11
10
440
1
2
3
4*
5
6*
7
35
100
188
8
7
Retour de chauffage
(⌀ 22 × 1,5)
8
Raccordement enton-
noir d'évacuation/siphon
de condensats R1
9
Raccordement du
conduit du système
ventouse
10
Raccordement d'éva-
cuation des condensats
⌀ 19 mm
11
Siphon de condensats
9
