2
Remarques relatives à la
documentation
2.1
Respect des documents complémentaires
applicables
▶
Conformez-vous impérativement à toutes les notices
d'utilisation et d'installation qui accompagnent les com-
posants de l'installation.
2.2
Conservation des documents
▶
Remettez cette notice et l'ensemble des documents com-
plémentaires applicables à l'utilisateur.
2.3
Validité de la notice
Cette notice s'applique exclusivement aux modèles sui-
vants :
Appareil - référence d'article
VC BE 186/5-3
VC BE 256/5-3A
VCW BE 226/5-3A
VCW BE 286/5-3A
0020208989_00 ecoTEC pro Notice d'installation et de maintenance
Remarques relatives à la documentation 2
0010016537
0010018484
0010018482
0010018483
3
Description du produit

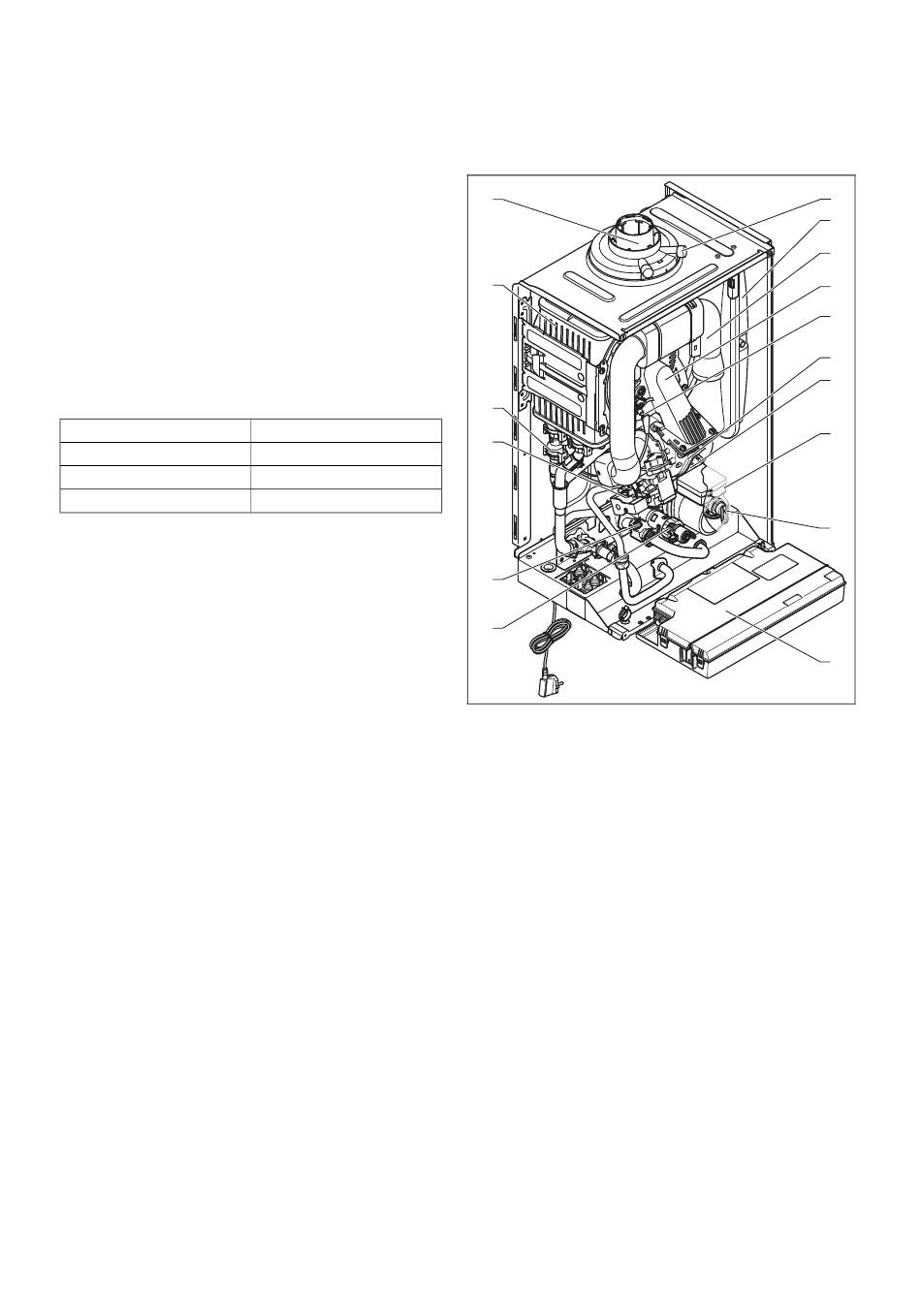

3.1
Structure du produit
3.1.1
Éléments fonctionnels du produit réservé
au mode chauffage
4
3
2
1
16
15
1
Mécanisme gaz
2
Capteur de pression
d'eau
3
Échangeur thermique
4
Raccordement pour
conduit du système
ventouse
5
Manchon de mesure
des gaz de combustion
6
Vase d'expansion
7
Tube d'aspiration d'air
5
6
7
8
9
10
11
12
13
14
8
Module compact ther-
mique
9
Électrode d'allumage
10
Ventilateur
11
Purgeur automatique
12
Pompe interne
13
Soupape de sécurité
14
Boîtier électronique
15
Vannes 3 voies
16
By-pass
