4.4 Elektrischer Anschluss
ACHTUNG!
Elektrische Installationsarbeiten dürfen nur von einer Elektrofachkraft
durchgeführt werden. Vor den elektrischen Anschlussarbeiten auf Span-
nungsfreiheit prüfen.
4.4.1 Stromversorgung
Der Anschluss der Stromversorgung des Geräts erfolgt über ein
bauseits zu erstellendes 2-adriges Kabel an den Klemmen L und
N (1~ /N, 230 V, 50 Hz). Die zulässigen Kabelquerschnitte liegen
zwischen 0,5 mm² und 1,5 mm². (siehe Abb. 4.1:)
4.4.2 Busverbindung zum Wärmepumpenmanager
Zwischen dem Wärmepumpenmanager und dem Smart-RTC ist
eine Busverbindung bauseits zu erstellen. Dazu ist ein geschirm-
tes Kabel 2x 0,25 mm² mit einer maximalen Länge von 50 m zu
verwenden. Als GND-Anschluss wird der Kabelschirm verwen-
det.

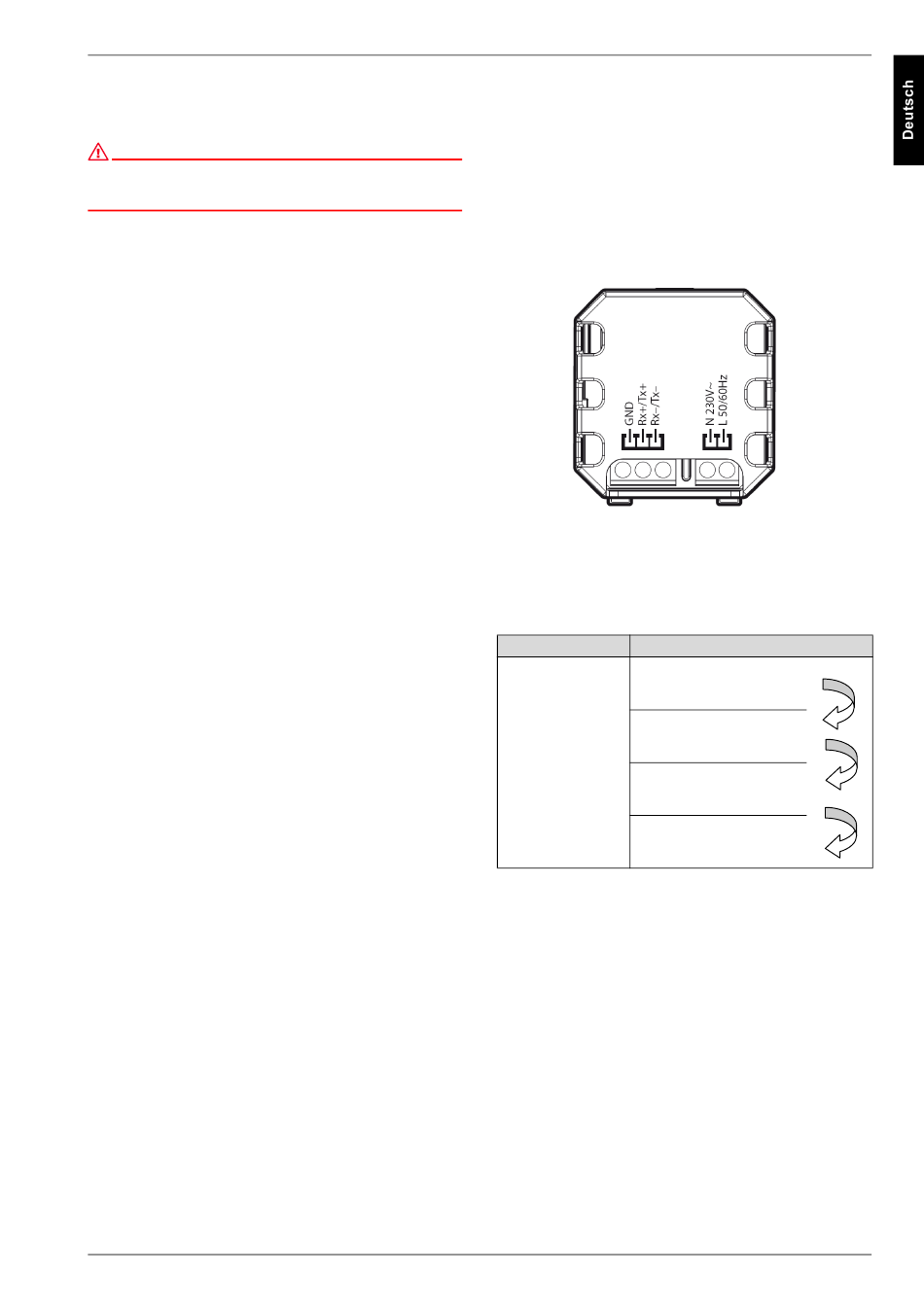

Abb. 4.1:
Folgende Klemmen (siehe Tab. 4.1:) sind anzuschließen:
Smart-RTC
Rx+/Tx+
Rx-/Tx-
GND
Tab. 4.1:
452114.66.73 · FD 9408
Smart-RTC
Wärmepumpenmanager
X5.1
wenn nicht
vorhanden
+ / - / GND
wenn nicht
field Card
vorhanden
+ / - / GND
N1-J26
wenn nicht
vorhanden
+ / - / GND
N1-J23
DE-5
