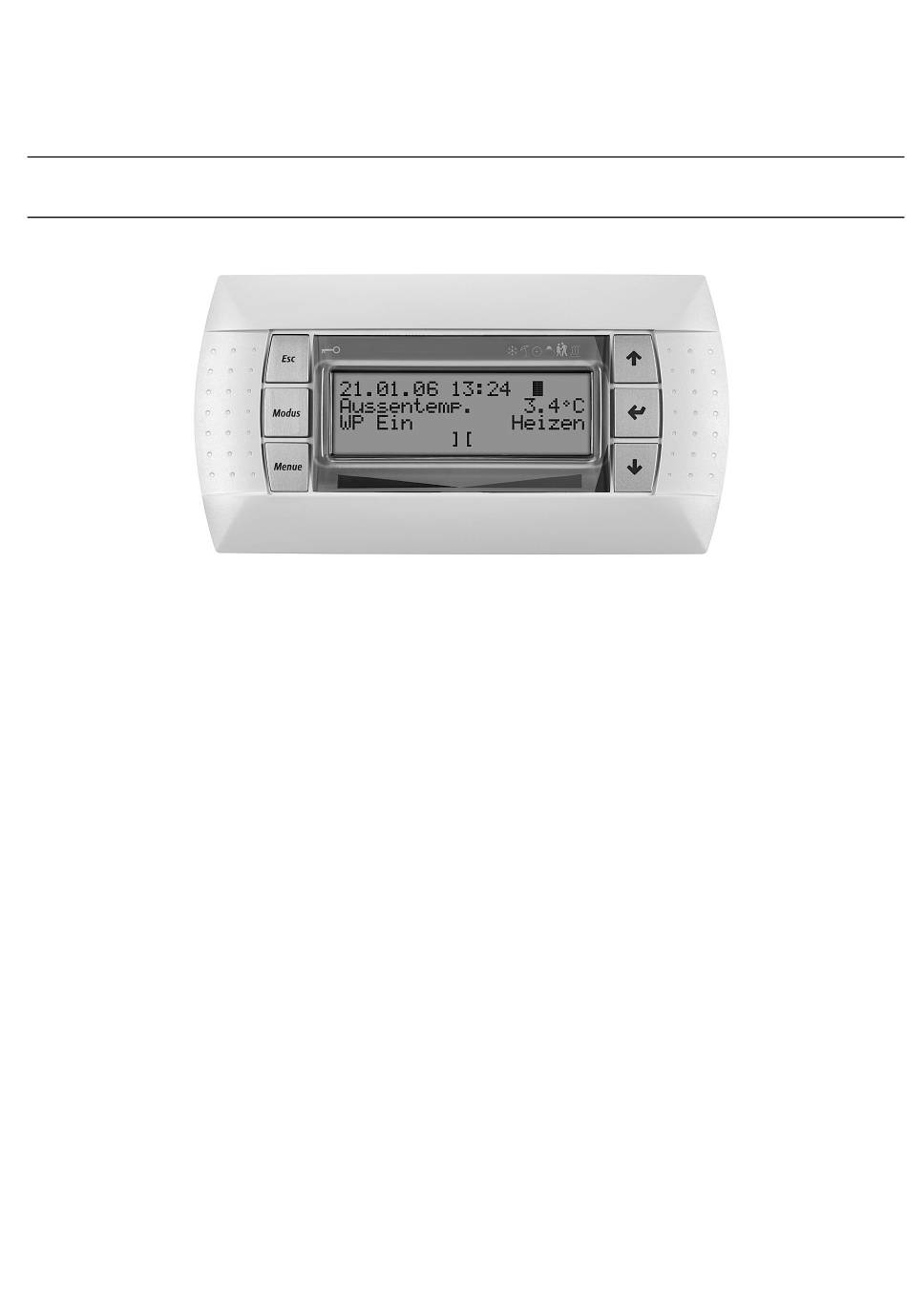

Anschlusspaket PGD
Connection Package PGD
Kit de raccordement PGD
Montage- und Bedienungsanleitung
Mounting and Operating Instructions
Instructions de montage et de service
Anlage 1:

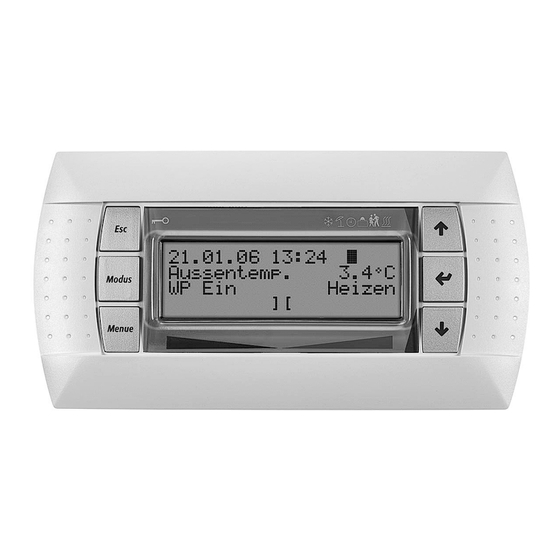

Bedienteil PGD
1. Allgemeine Beschreibung
Dieses Anschlusspaket zum An-
schluss eines zusätzlichen Bedienteils
(PGD) ist als Komforterweiterung für
die Handhabung des Wärmepum-
penmanagers gedacht. Es ermöglicht
die Bedienung des Wärmepumpen-
managers aus einer räumlichen Ent-
fernung über ein Verbindungskabel.
Die Länge des Kabels kann bis zu 50
Meter betragen.
Die Anzeige am zusätzlichen PGD ist
mit der Anzeige am PGD des Wärme-
pumpenmanagers identisch. Es kön-
nen die gleichen Funktionen ausge-
führt werden.
Eine detaillierte Beschreibung der
Regelungsfunktionen ist der Anleitung
des Wärmepumpenmanager zu ent-
nehmen.
FD 8805
Appendix 1:
Control Panel PGD
1. General description
This connection package for connect-
ing an additional control panel (PGD)
is intended for more convenient
operation of the heat pump manager.
It allows remote operation of the heat
pump manager using a connecting
cable. The cable can be up to 50 me-
tres long.
The display on the additional PGD is
identical to the display on the PGD of
the heat pump manager. The same
functions can be performed.
For a detailed description of the
adjustment functions please refer to
the heat pump manager operating
instructions.
Page 1 of 7
356 570 / AP PGD
Annexe 1:
Unité de commande PGD
1. Généralités
Ce kit servant au raccordement d'une
unité de commande additionnelle
(PGD) est destiné à améliorer
l'utilisation du gestionnaire de pompe
à chaleur. Il permet de télécomman-
der le gestionnaire de pompe à
chaleur via un câble de raccordement.
La longueur maximale du câble est de
50 mètres.
L'affichage sur l'unité PGD addition-
nelle est identique à celui de l'unité
PGD du gestionnaire de pompe à
chaleur. Les mêmes fonctions sont
disponibles.
Vous trouverez une description détail-
lée des fonctions de régulation dans
les instructions du gestionnaire de
pompe à chaleur.
452114.66.54
?????????
