3

Lieferumfang

3.1 RT(H) Econ U

Lieferumfang:
Smart-RTC für Unterputzmontage
2 Schrauben zur Befestigung in der Unterputzdose
Montage- und Gebrauchsanweisung
4

Montage

4.1 Allgemein

Am Smart-RTC (RT(H) Econ A bzw. RT(H) Econ U) sind fol-
gende Verbindungen herzustellen:
Spannungsversorgung
Datenleitung zwischen Wärmepumpenmanager (N1) und
Smart-RTC (N24)
Der Smart-RTC darf nicht durch Möbel, Tapeten o.ä. abgedeckt
werden. Es ist darauf zu achten, dass der Regler auch rückseitig
in der Unterputz-Dose keiner Fremderwärmung oder -kühlung

4.2 Montage RT(H) Econ U

Der RT(H) Econ U wird in einer handelsüblichen tiefen Unter-
putz- oder Hohlraumdose eingebaut. Der Geräteschraubenab-
stand der Dose muss 60 mm betragen. (Geräte-Abmessungen
siehe Anhang Kap. 2.1 )

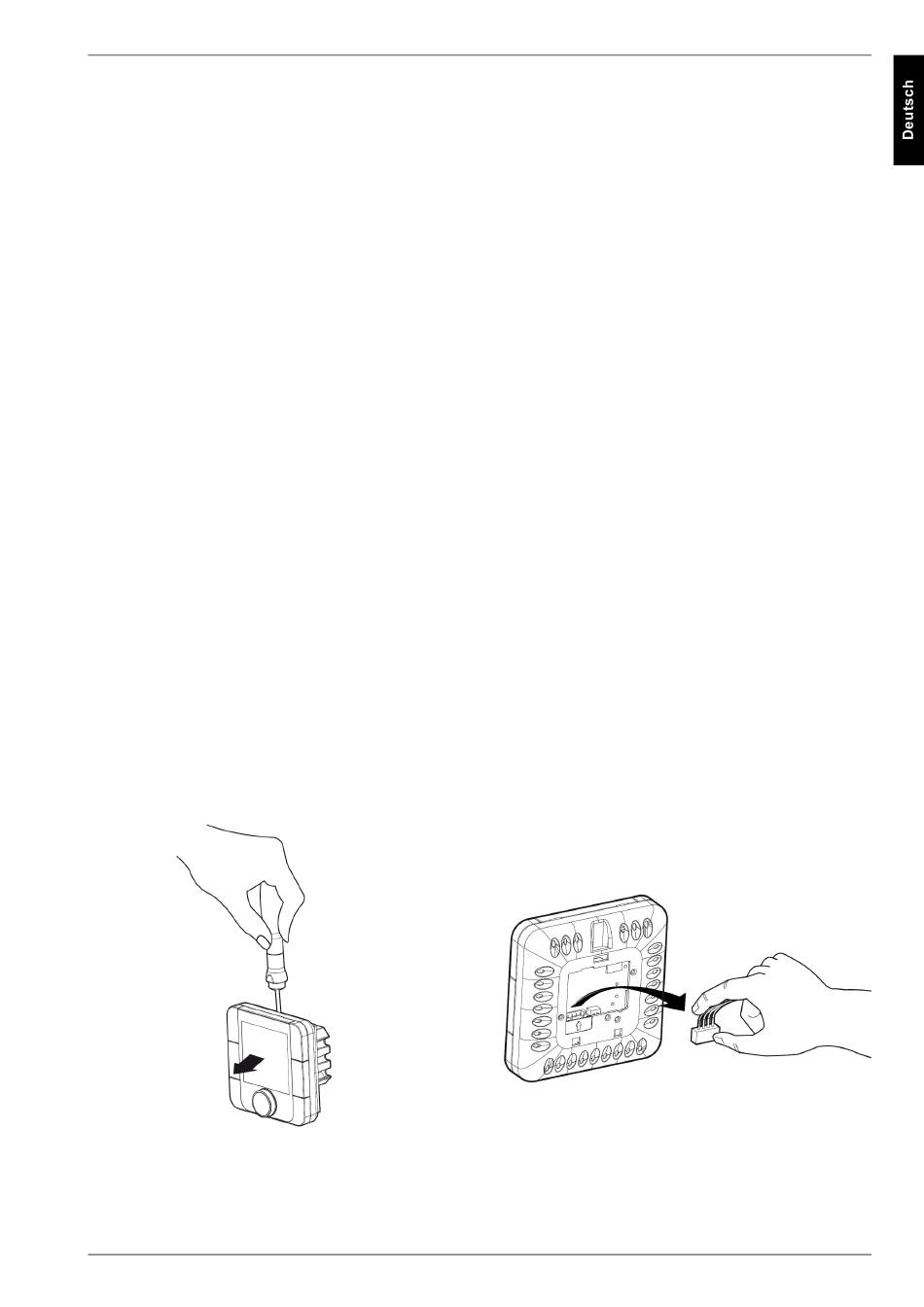

Mit einem Schraubenzieher wird das Vorderteil (Display) vom
Unterteil (Halterung) getrennt (siehe Abb. 4.1:). Dann wird das
vier-polige Kabel abgezogen (siehe Abb. 4.2:). An den dafür vor-
gesehenen Klemmen des Reglers wird die Spannungsversor-
Abb. 4.1:

3.2 RT(H) Econ A

Lieferumfang:
Smart-RTC für Aufputzmontage
2 Schrauben und 2 Dübel für die Wandmontage
Montage- und Gebrauchsanweisung
z.B. durch Zugluft bei Hohlwänden oder Steigleitungen ausge-
setzt ist. Das Gerät darf nicht in Bereichen mit direkter Sonnen-
einstrahlung montiert werden, da es sonst zu Fehlmessungen
kommen kann. Auch kann der Betrieb in der Nähe von Geräten,
die nicht den EMV-Richtlinien entsprechen, zur Beeinflussung
der Gerätefunktion führen.
Die Montage des Smart-RTC sollte in einer Höhe erfolgen, in der
auch das Display gut lesbar ist (ca.1,5 m).
gung und die Busverbindung (Kap. 4.4 auf S. 5) angeschlossen.
Anschließend wird das Unterteil mit den beiliegenden Schrauben
in der Unterputzdose befestigt. Der abgebildete Pfeil muss nach
oben zeigen. Bevor das Display wieder aufgesetzt wird, muss
der 4-polige Stecker (siehe Abb. 4.2:) wieder aufgesteckt werden
(verpolungssicher). Das Display wird zuerst unten eingehängt
und rastet dann oben ein.
Abb. 4.2:
452114.66.73 · FD 9408
Smart-RTC
DE-3
