3 Matériel fourni

3.1 RT(H) Econ U

Matériel fourni
Smart-RTC pour un montage encastré
2 vis permettant de fixer le régulateur au boîtier encastré
Notice de montage et d'utilisation

4 Montage

4.1 Généralités
Prévoir les branchements suivants sur le régulateur Smart-RTC
(RT(H) Econ A ou RT(H) Econ U) :
cordon d'alimentation électrique
câble de données entre le gestionnaire de pompe à chaleur
(N1) et le régulateur Smart-RTC (N24)
Éviter de recouvrir le régulateur Smart-RTC d'un meuble,
revêtement mural ou autre. Veiller également à ce que le
régulateur encastré ne soit soumis à aucun réchauffement ni
4.2 Montage du régulateur RT(H) Econ U
Le régulateur RT(H) Econ U est monté dans un boîtier encastré
ou en saillie disponible dans le commerce. L'écartement des vis
de montage du boîtier est de 60 mm. (voir les dimensions du
régulateur voir Annexe Chap. 2.1 ).

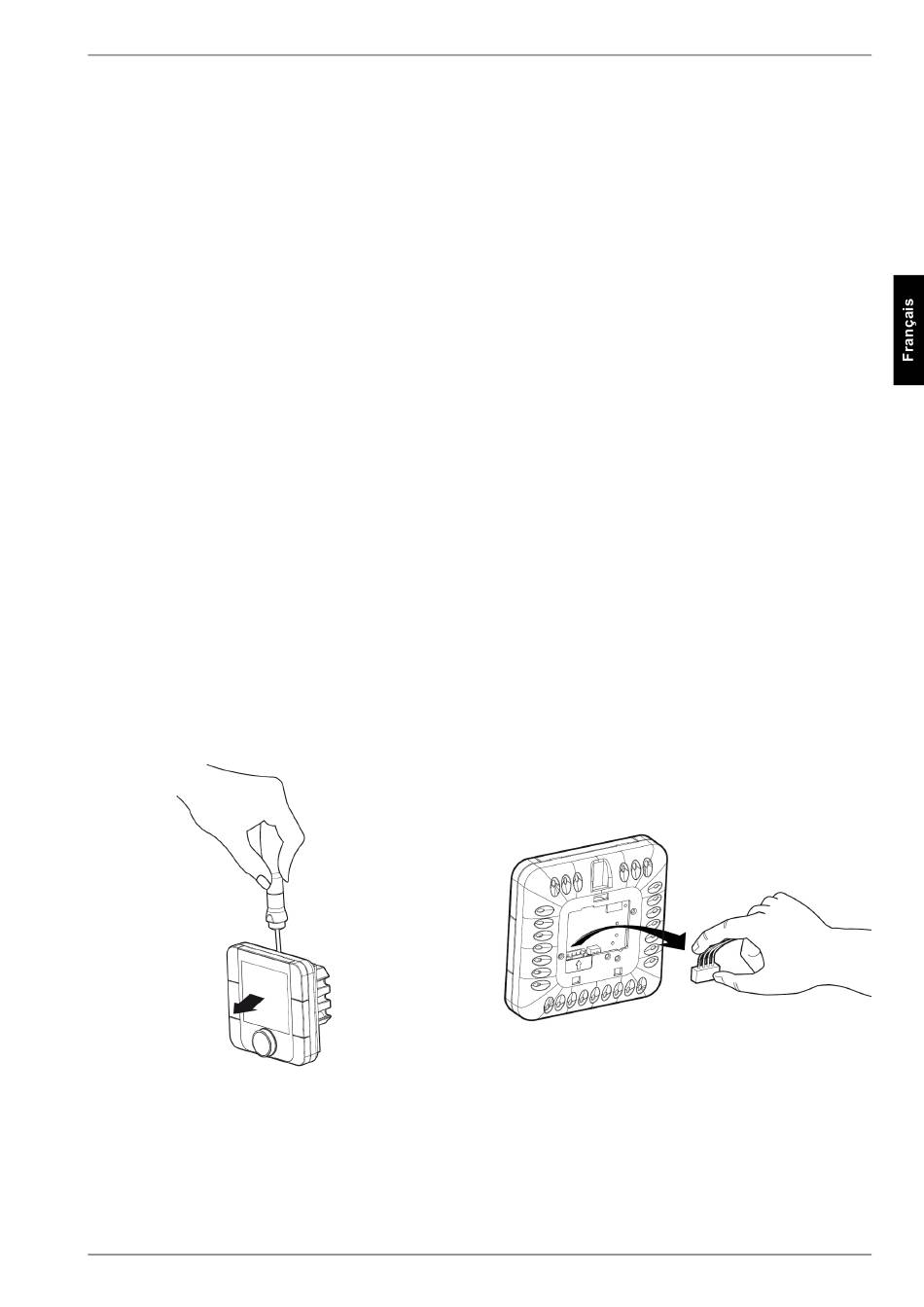

Détacher au moyen d'un tournevis la partie frontale du régulateur
(écran) de sa partie arrière (support) (voir Fig. 4.1:). Retirer alors
le câble 4 pôles (voir Fig. 4.2:). Raccorder aux bornes du
régulateur prévues à cet effet la tension d'alimentation et le câble
Fig. 4.1:

3.2 RT(H) Econ A

Matériel fourni
Smart-RTC pour un montage en saillie
2 vis et 2 chevilles permettant de fixer le régulateur au mur
Notice de montage et d'utilisation
refroidissement, par exemple sous l'effet de courants d'air dans
des parois creuses ou à cause de conduites montantes. DE plus,
l'utilisation du régulateur à proximité d'appareils électriques ne
répondant pas aux directives CEM peut influencer son
fonctionnement.
La hauteur de montage du régulateur Smart-RTC doit encore
permettre une lecture facile de son écran (à 1,5 m environ du
sol).
bus (voir Chap. 4.4 page F-5 ). Puis, fixer la partie inférieure du
régulateur sur le boîtier encastré au moyen des vis fournies avec
le matériel. La flèche doit pointer vers le haut. Avant de replacer
l'écran sur le régulateur, réenficher le connecteur à 4 pôles (voir
Fig. 4.2:) (de manière à empêcher toute inversion de polarité).
Accrocher d'abord la partie inférieure de l'écran, puis encliqueter
sa partie supérieure.
Fig. 4.2:
452114.66.73 · FD 9408
Smart-RTC
FR-3
