Smart-RTC
4.3 Montage du régulateur RT(H) Econ A
Le régulateur RT(H) Econ A est fixé directement en surface de
paroi (voir les dimensions du régulateur voir Annexe Chap. 2.2 ).

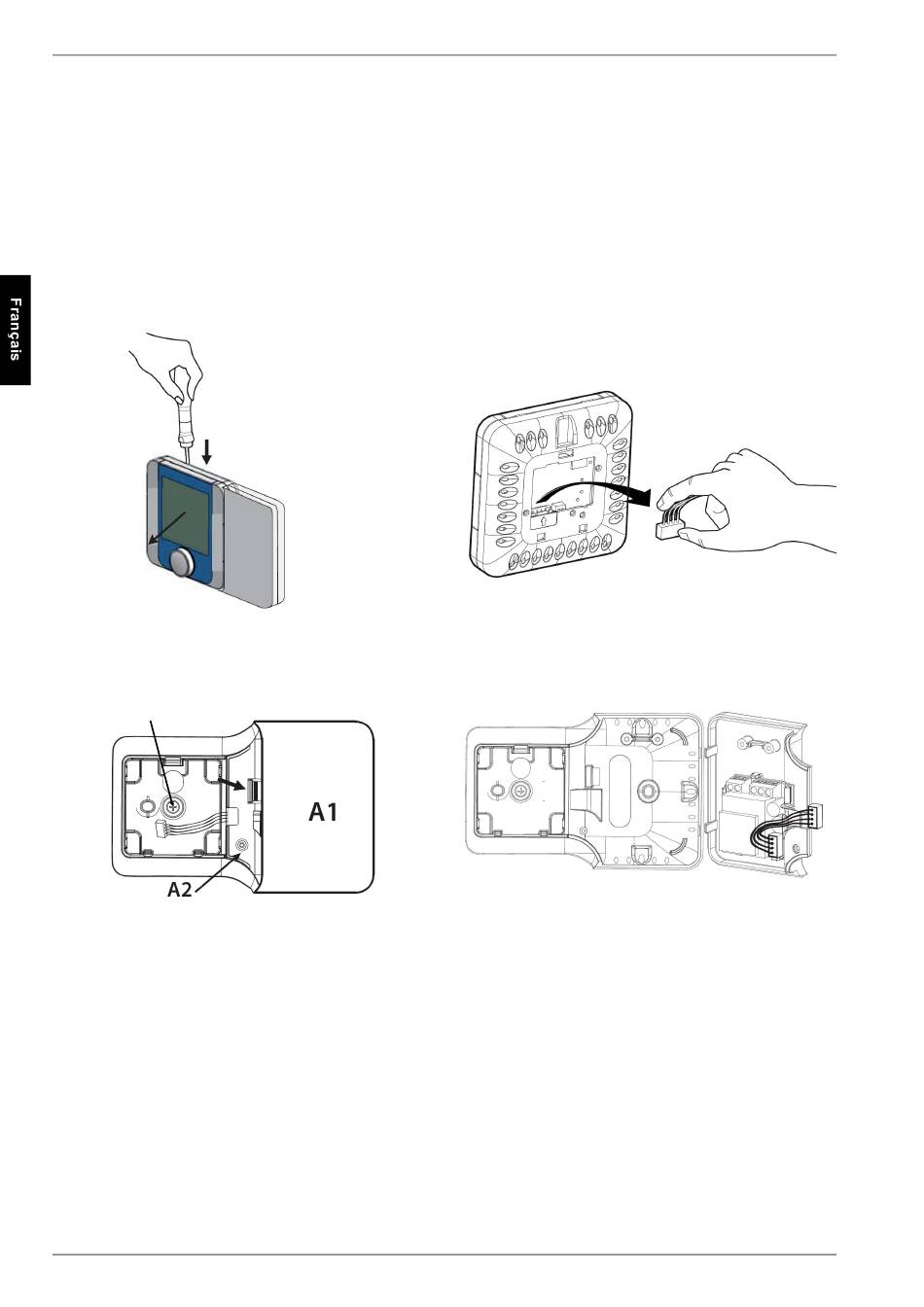

Détacher au moyen d'un tournevis la partie frontale du régulateur
(écran) de sa partie arrière (support) (voir Fig. 4.3:). Retirer alors
le câble 4 pôles (voir Fig. 4.4:). Pour faire apparaître les bornes
de branchement, détacher la vis A2 et retirer le capot de la pièce
de raccordement A1 (voir Fig. 4.5:). La partie inférieure peut être
fixée au mur de telle sorte que la pièce de raccordement A1 soit
montée à gauche ou à droite de l'écran. Pour obtenir la bonne
position de montage de l'écran, détacher la vis A3. Faire pivoter
Fig. 4.3:
A3
Fig. 4.5:
FR-4
alors le support en fonction de la position de montage et le fixer
définitivement en serrant la vis A3. Forer les perçages
nécessaires au montage mural et fixer la partie inférieure du
boîtier au moyen des vis et chevilles fournies avec le matériel.
Raccorder aux bornes du régulateur prévues à cet effet la
tension d'alimentation et le câble bus (voir Chap. 4.4 page F-5 ).
Avant de replacer l'écran sur le régulateur, réenficher le
connecteur à 4 pôles (voir Fig. 4.4:) (de manière à empêcher
toute inversion de polarité). Accrocher d'abord la partie inférieure
de l'écran, puis encliqueter sa partie supérieure.
Fig. 4.4:
Fig. 4.6:
452114.66.73 · FD 9408
