Smart-RTC
4.3 Montage RT(H) Econ A
Der RT(H) Econ A wird direkt auf die Oberfläche der Wand mon-
tiert. (Geräte-Abmessungen siehe Anhang Kap. 2.2 .)

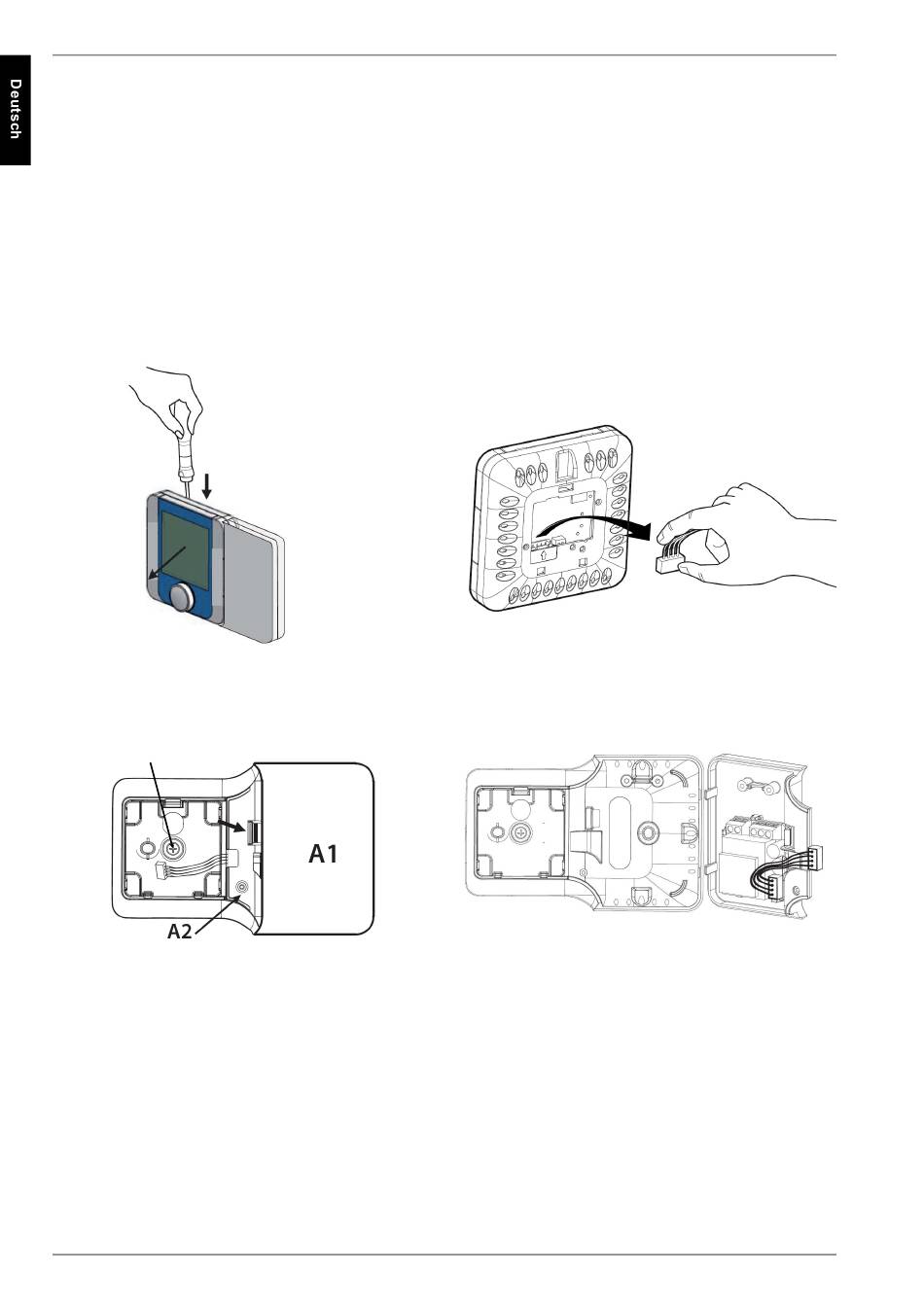

Mit einem Schraubenzieher wird das Vorderteil (Display) vom
Unterteil (Halterung) getrennt (siehe Abb. 4.3:). Dann wird das
vier-polige Kabel abgezogen (siehe Abb. 4.4:). Um an die An-
schlussklemmen zu gelangen, die Schraube A2 entfernen und
den Deckel des Anschlussteils A1 abziehen (siehe Abb. 4.5:).
Das Unterteil kann so an der Wand montiert werden, dass das
Anschlussteil A1 links oder rechts neben dem Display befestigt
wird. Um die richtige Einbaulage für das Display zu erhalten,
Abb. 4.3:
A3
Abb. 4.5:
DE-4
muss die Schraube A3 gelöst werden. Jetzt die Halterung ent-
sprechend der Einbaulage drehen und mit der Schraube A3 wie-
der befestigen. Die Löcher zur Befestigung an der Wand bohren
und das Unterteil mit den beiliegenden Schrauben und Dübeln
befestigen. An den dafür vorgesehenen Klemmen des Reglers
wird die Spannungsversorgung und die Busverbindung (Kap. 4.4
auf S. 5) angeschlossen. Bevor das Display wieder aufgesetzt
wird, muss der 4-polige Stecker (siehe Abb. 4.4:) wieder aufge-
steckt werden (verpolungssicher). Das Display wird zuerst unten
eingehängt und rastet dann oben ein.
Abb. 4.4:
Abb. 4.6:
452114.66.73 · FD 9408
