3. Montage PGD
Das zusätzliche PGD ist für die
Wandmontage entworfen.
Zweckmäßigerweise ist hinter dem
Befestigungsrahmen eine handelsüb-
liche Unterputzdose zu setzen, um
eine ordnungsgemäße Verlegung des
Anschlusskabels zu gewährleisten.
Anlage 4:
Montage

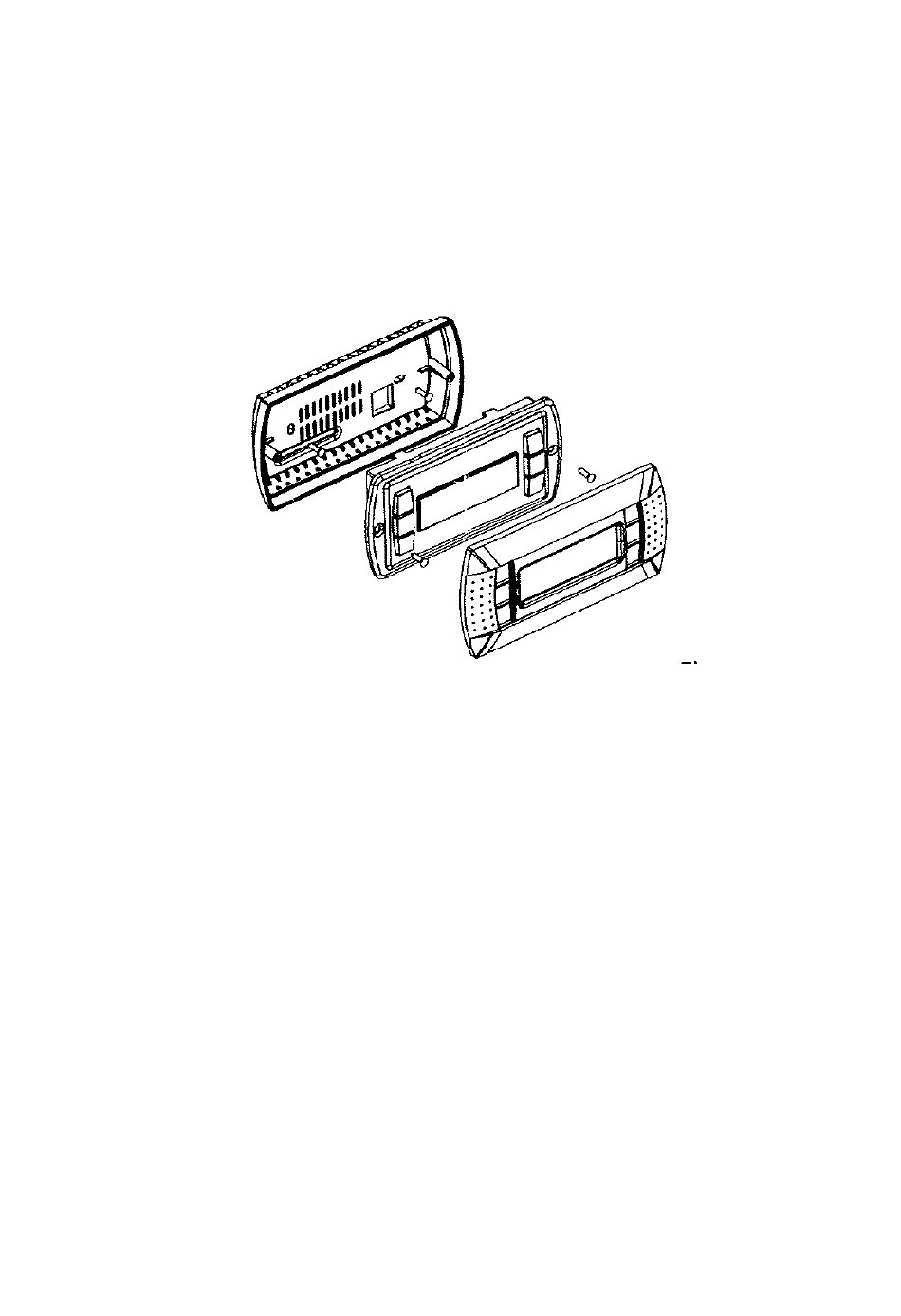

Zur Montage ist das PGD in seine
Einzelteile zu zerlegen.
A Befestigungsrahmen
B Innenteil
C Abdeckrahmen
Der Befestigungsrahmen A wird mit
Hilfe des beiliegenden Schraubensor-
timents an der Wand montiert.
Das Anschlusskabel durch den Befes-
tigungsrahmen führen, am Innenteil B
anstecken und dieses mit Hilfe der
beiliegenden Schrauben im Befesti-
gungsrahmen montieren.
Den zweiteiligen Abdeckrahmen C
lagerichtig auf das Innenteil aufste-
cken.
FD 8805
3. Installing the PGD
The additional PGD is designed for
wall mounting.
A common flush-type box should be
installed behind the fastening frame to
ensure correct laying of the
connecting cable.
A
Appendix 4:
Installation
Before installation, the PGD must be
dismantled to its individual parts.
A Fastening frame
B Inner component
C Masking frame
The fastening frame A is mounted
onto the wall using the screws pro-
vided.
Feed the connecting cable through the
fastening frame, attach it to the inner
component B and mount this to the
fastening frame with the screws
provided.
Fit the two-part masking frame C to
the inner component.
Page 3 of 7
3. Montage PGD
L'unité PGD additionnelle est conçue
pour le montage mural.
Il convient d'installer derrière le cadre
de fixation une prise encastrée
standard (en vente dans le
commerce) pour assurer une pose
correcte du câble de raccordement.
B
C
Annexe 4:
Montage
Démonter l'unité PGD avant de pro-
céder au montage.
A Cadre de fixation
B Unité intérieure
C Cache
Procéder au montage mural du cadre
de fixation A en utilisant les différentes
vis fournies.
Passer le câble de raccordement par
le cadre de fixation, le fixer sur l'unité
intérieure B et le monter dans le cadre
de fixation avec les vis fournies.
Bien positionner le cache C composé
de deux pièces sur l'unité intérieure.
?????????
