Vaillant ecoTEC plus VU Série Notice De Montage page 65

Alternative 2 / 2
8.
Conditions: Solin de toit sans rallonge
▶
Montez le dispositif séparateur. (→ page 75)

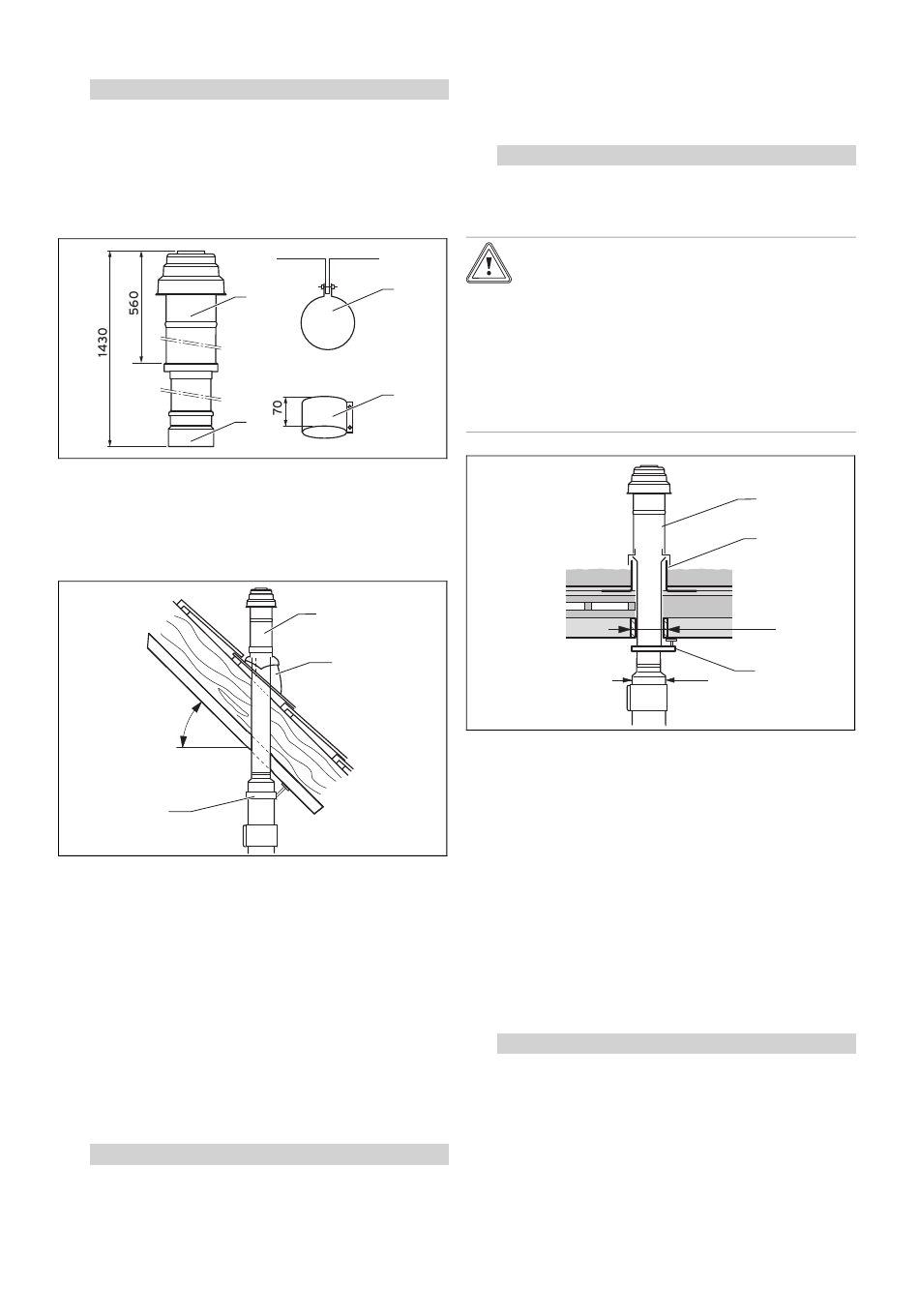

6.5.3 Montage du solin de toit vertical
⌀ 80/125 mm
6.5.3.1 Contrôle du contenu de la livraison, réf. art.
303200 (coloris noir)/303201 (coloris rouge)
1 Solin de toit vertical
2 Adaptateur (air) pour
⌀ 110/125
6.5.3.2 Montage de la traversée de toit en pente
20-50°
3
1. Déterminez l'emplacement de montage du solin de toit
de sorte qu'il reste suffisamment d'espace à l'arrière
de l'appareil pour pouvoir le raccorder à l'installation de
chauffage.
2. Insérez la panne (2).
3. Emboîtez la traversée de toit (1) par le haut à travers la
panne jusqu'à ce qu'elle repose de façon étanche.
4. Ajustez la traversée de toit à la verticale.
5. Fixez la traversée de toit avec la bride d'attache (3) sur
la structure de toit.
6. Reliez le solin de toit à l'appareil au moyen de ral-
longes, de coudes et, le cas échéant, d'un dispositif
séparateur.
7. Alternative 1 / 2
Conditions: Solin de toit avec rallonge
▶ Montez les rallonges. (→ page 75)
▶ Montez les coudes à 45°. (→ page 79)
▶ Montez les coudes à 87°. (→ page 81)
0020159917_01 Système d'amenée d'air/d'évacuation des fumées pour ecoTEC pro/plus Notice de montage
3
1
4
2
3 Bride d'attache
4 Collier de tube d'air
70 mm
1
2
▶ Montez le dispositif séparateur. (→ page 75)
▶ Assemblez toutes les zones de jonction avec des
colliers pour tube d'air. (→ page 83)
Alternative 2 / 2
7.
Conditions: Solin de toit sans rallonge
▶ Montez le dispositif séparateur. (→ page 75)
6.5.3.3 Montage de la traversée de toit plat
Attention !
Risque de dégât pour le bâtiment !
Si le montage n'est pas effectué correcte-
ment, l'eau risque de pénétrer dans le bâti-
ment et de provoquer des dommages maté-
riels.
▶ Respectez les dispositions figurant dans
les directives d'étude et de réalisation de
toits avec étanchéifications.
A
A Toiture froide
1. Définissez l'emplacement de la traversée de toit.
2. Insérez la collerette de toit plat (2).
3. Collez la collerette de toit plat en assurant l'étanchéité.
4. Emboîtez la traversée de toit (1) par le haut à travers la
collerette de toit plat jusqu'à ce qu'elle repose de façon
étanche.
5. Ajustez la traversée de toit à la verticale.
6. Fixez la traversée de toit avec la bride d'attache (3) sur
la structure de toit.
7. Reliez le solin de toit à l'appareil au moyen de ral-
longes, de coudes et, le cas échéant, d'un dispositif
séparateur.
Alternative 1 / 2
8.
Conditions: Solin de toit avec rallonge
▶ Montez les rallonges. (→ page 75)
▶
Montez les coudes à 45°. (→ page 79)
▶
Montez les coudes à 87°. (→ page 81)
▶
Montez le dispositif séparateur. (→ page 75)
▶ Assemblez toutes les zones de jonction avec des
colliers pour tube d'air. (→ page 83)
Montage 6
1
2
B
Ø 120
Ø 125
3
B Toit chaud
65
