7
6

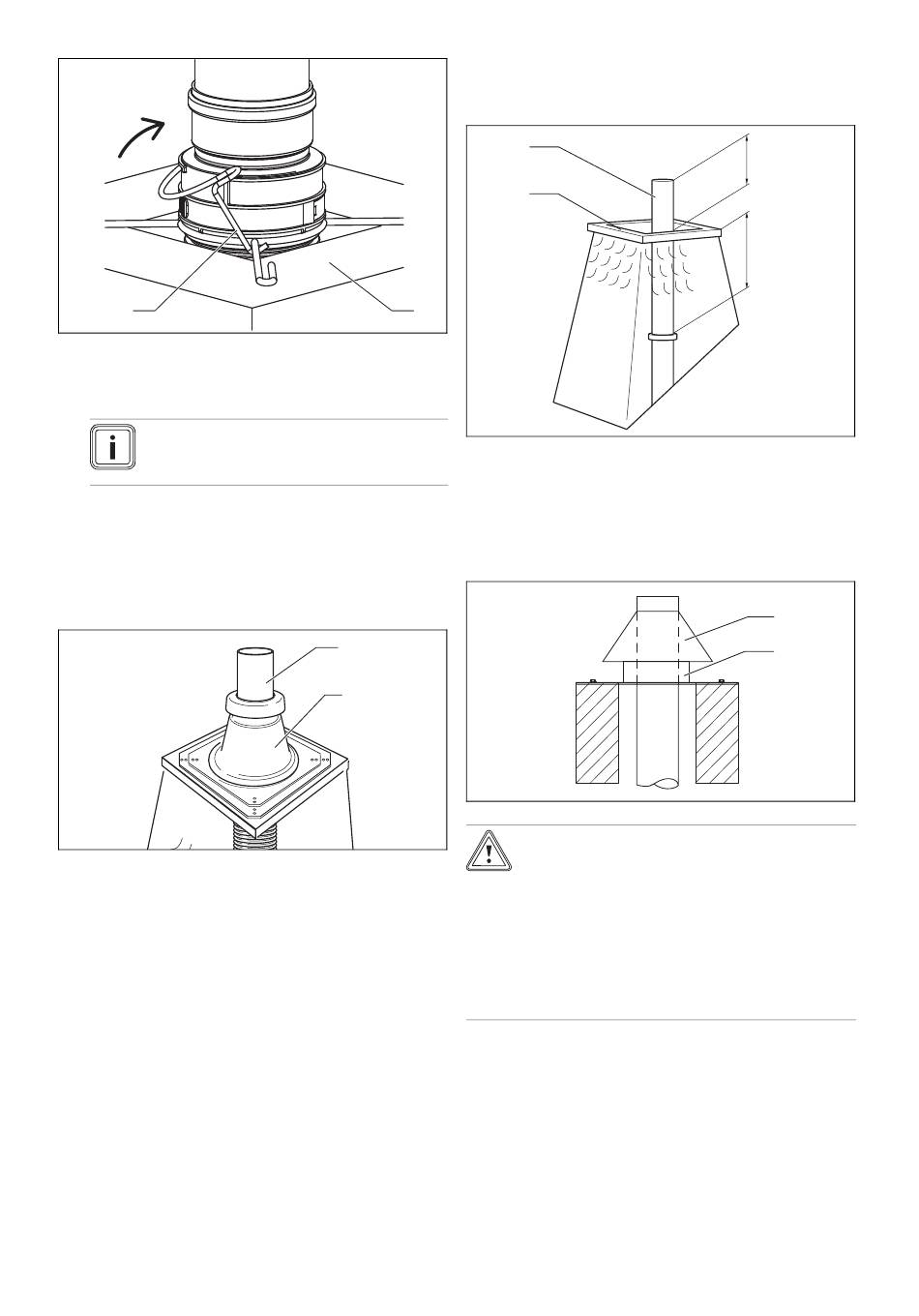

7. Si le tube d'embouchure est positionné de biais, fixez
la pièce de connexion sur la croix de montage à l'aide
d'un étrier.
Remarque
Placez l'étrier du côté où doit être orienté le
tube d'embouchure.
8. Accrochez un crochet de fixation (6) à la croix de mon-
tage.
9. Placez le crochet de fixation sur la pièce de connexion
(7).
10. Réalisez l'étanchéité du bord de l'embouchure (5) avec
du silicone.
11. Enfilez le chapeau de cheminée (8) sur le tube d'em-
bouchure (4) et placez-le sur la cheminée.
12. Fixez la base du chapeau de cheminée, voir
« Consignes de montage pour chapeaux de cheminée
en plastique » (→ page 48).
13. En cas de besoin, vous pouvez diminuer le pied de la
mitre du puits avec une scie.
0020159917_01 Système d'amenée d'air/d'évacuation des fumées pour ecoTEC pro/plus Notice de montage
6.3.8
1
2
5
1. Raccourcissez le tube en acier inoxydable (1).
–
2. Insérez le tube en acier inoxydable.
3. Réalisez l'étanchéité du bord de l'embouchure (2) avec
du silicone.
4
8
4. Retroussez le cache du puits (7) par dessus le tube
d'embouchure et placez-le sur le puits.
5. Fixez le couvercle de cheminée avec 4 chevilles et
4 vis.
Montage du chapeau de cheminée en
acier inoxydable réf. art. 0020021007 sur
la conduite rigide des gaz d'échappement
Le dernier tube des gaz d'échappement doit être en
acier inoxydable (réf. art. 0020025741).
Attention !
Risque d'endommagement par dilatation
thermique !
La mitre peut se soulever par moments de
20 cm sous l'effet de la dilatation thermique
de la conduite des gaz d'échappement en
matière plastique (PP) !
▶ Assurez-vous de la présence du dégage-
ment nécessaire au-dessus de la hotte.
Montage 6
330 - 340 mm
min.
400 mm
6
7
