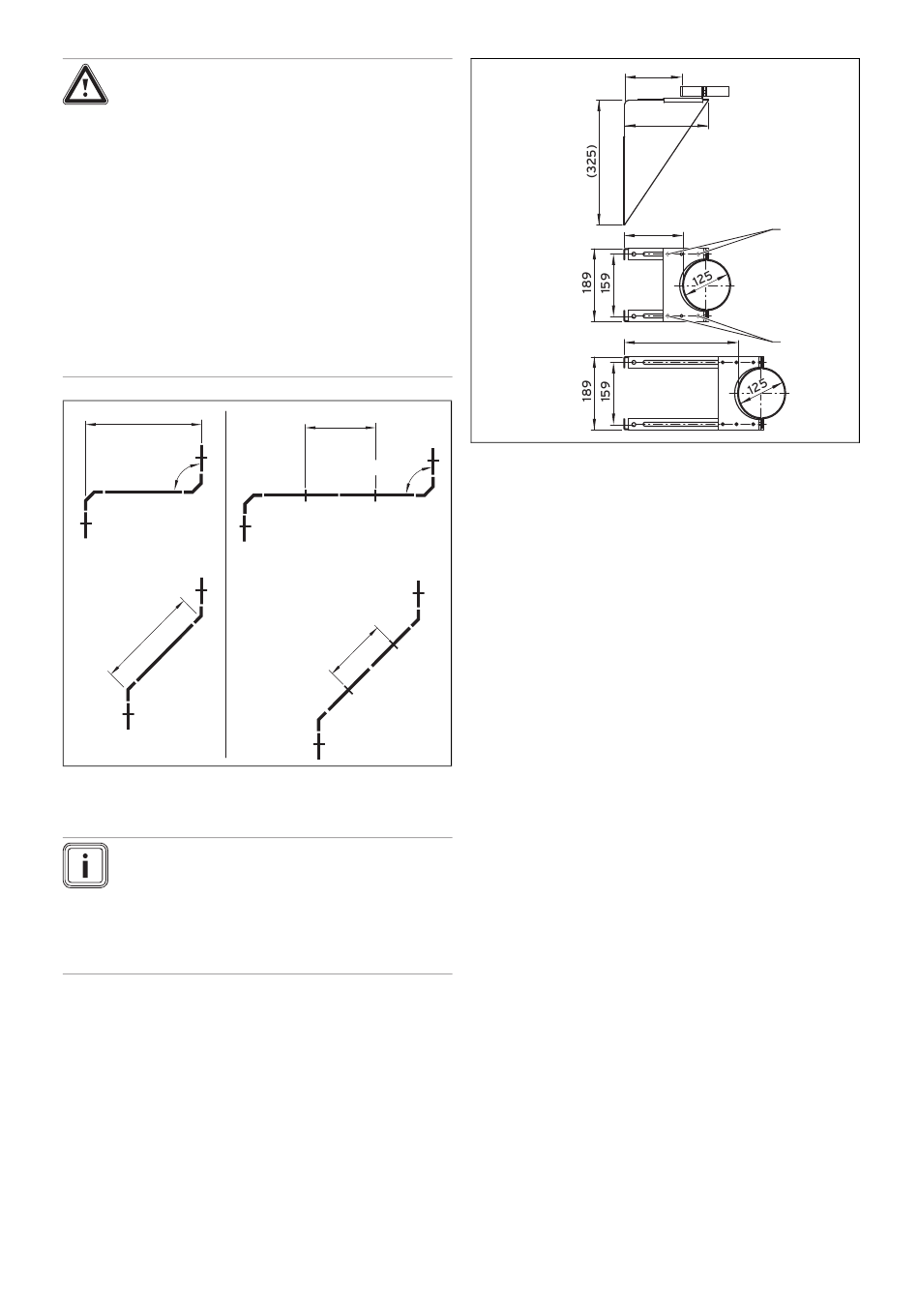

6 Montage
Danger !
Risque de blessure par la chute de
pièces !
Vous devez exécuter la partie de la conduite
des gaz d'échappement dépassant du toit
de façon suffisamment rigide. Vous ne de-
vez prévoir aucun décalage entre les deux
supports de conduite supérieurs du mur ex-
térieur. Un décalage diminue la rigidité de
l'évacuation des gaz d'échappement en cas
de vent et peut entraîner un vrillage ou un dé-
tachement de l'évacuation des gaz d'échap-
pement.
▶ Ne montez aucun décalage entre les deux
supports de conduite supérieurs du mur
extérieur.
max. 2 m
max. 2 m
6.4.3 Montage de la conduite des gaz
d'échappement sur le mur extérieur
Remarque
Tenez compte de la projection de toit éventuel-
lement existante. En cas de besoin, utilisez les
pannes du toit en pente. La conduite des gaz
d'échappement doit être à une distance de 20 cm
par rapport aux fenêtres et autres ouvertures du
mur.
56
max. 2 m
max. 2 m
Notice de montage Système d'amenée d'air/d'évacuation des fumées pour ecoTEC pro/plus 0020159917_01
150
150
1. Pratiquez un trou dans le mur extérieur.
–
Diamètre central: 150 mm
2. Montez au départ la console murale extérieure, com-
prenant 2 supports et une plaque support.
–
Montez la console murale extérieure au moins
50 mm au-dessus du trou mural pour que la rosette
murale puisse être montée sur le tube des gaz
d'échappement.
3. Montez à une distance au mur de 50 mm à 150 mm la
plaque support sur le côté court, à une distance au mur
de 150 mm à 300 mm sur le côté long de la console
murale extérieure.
4. Réglez la distance souhaitée par rapport au mur, puis
serrez les 4 vis (1) à fond en veillant à ce que le posi-
tion de montage soit correcte.
5. Montez la console murale au moins 50 mm au-dessus
du trou pratiqué dans le mur, de façon à pouvoir monter
la rosace murale sur le tube des gaz d'échappement.
(220)
1
300
1
