Diriger le tube vers le tuyau atmosphérique situé à proximité de la sonde. Voir la figure 2, pour les
dimensions de l'emplacement du tuyau. Prendre bonne note de la longueur du tuyau comprise
entre 15 et 90 cm.
Important ! Le tube de sortie d'échantillon en polyuréthane doit être branché sur une conduite
d'alimentation ou un puisard de drainage pour créer un intervalle d'air et éviter le siphonnement.
L'installation doit respecter les dimensions indiquées sur la figure 2 pour un fonctionnement
correct de la sonde.
•
Raccorder une deuxième longueur de tube polyuréthane au tuyau de sécurité (s'il est fourni) situé sur
la partie inférieure du boîtier.
•
Diriger le tube vers le tuyau atmosphérique situé à proximité de la sonde. Voir la figure 2, pour les
dimensions de l'emplacement du tuyau.
•
Lorsque tous les raccordements de tubes sont effectués et que le tube d'entrée d'échantillon a été
rincé dans la direction du tuyau, l'eau d'échantillon peut être introduite dans la sonde.
lentement la vanne d'isolement au point d'échantillonnage jusqu'à ce qu'un débit soit observé au
niveau du tuyau de sortie d'échantillon. Le réglage du régulateur de pression d'entrée peut être
nécessaire pour obtenir un débit. Pour augmenter le débit, il suffit de tourner la bague de blocage
dans le sens contraire des aiguilles d'une montre puis de tourner le bouton de réglage dans le sens
des aiguilles d'une montre. A ce stade, le débit réel n'est pas essentiel puisqu'il ne s'agit que d'une
étape de rinçage. Le temps de rinçage recommandé va de 4 à 24 heures, cependant celui-ci peut
être réduit en fonction des conditions du point d'échantillonnage. Pour plus d'informations sur le
fonctionnement du régulateur de pression, voir la section 4. Fermer le débit d'échantillon vers la
sonde et raccorder l'alimentation secteur sur la sonde 5000TOC.

RACCORDEMENT DE L'ALIMENTATION SECTEUR

Comme représenté sur le côté gauche de la figure 1, un presse-étoupe situé sur le côté gauche du boîtier
de sonde dénommé 'AC POWER' permet le passage du câble d'alimentation secteur (non fourni avec la
sonde). Si l'installation demande une installation par conduit rigide pour l'alimentation secteur, ce
raccord peut être enlevé et le trou est utilisé pour recevoir un raccord de conduit.
REMARQUE : Utiliser un raccord et un plot étanches conformes aux exigences de la norme UL514B.
Raccorder le plot de conduit au conduit avant de monter le raccord sur l'analyseur (UL508-263.16).
L'ouverture admet un raccord de conduit NPT 3/8" avec écrou.
Les raccordements de borne pour l'alimentation secteur sont situés sur la carte de circuit imprimé montée
sur le carter avant de la sonde, comme indiqué sur la figure 3. Tenir l'alimentation secteur à l'écart de tout
autre câblage interne. Utiliser les attaches fournies pour fixer les fils d'alimentation. S'assurer que la
longueur est suffisante pour éviter toute contrainte mécanique sur le câblage lors de l'ouverture complète
de la porte avant.
l'alimentation secteur. S'assurer que le fusible de phase est correctement installé lors des raccordements
électriques. Un kit de fusibles de rechange est disponible auprès de Thornton.
des informations sur la commande.

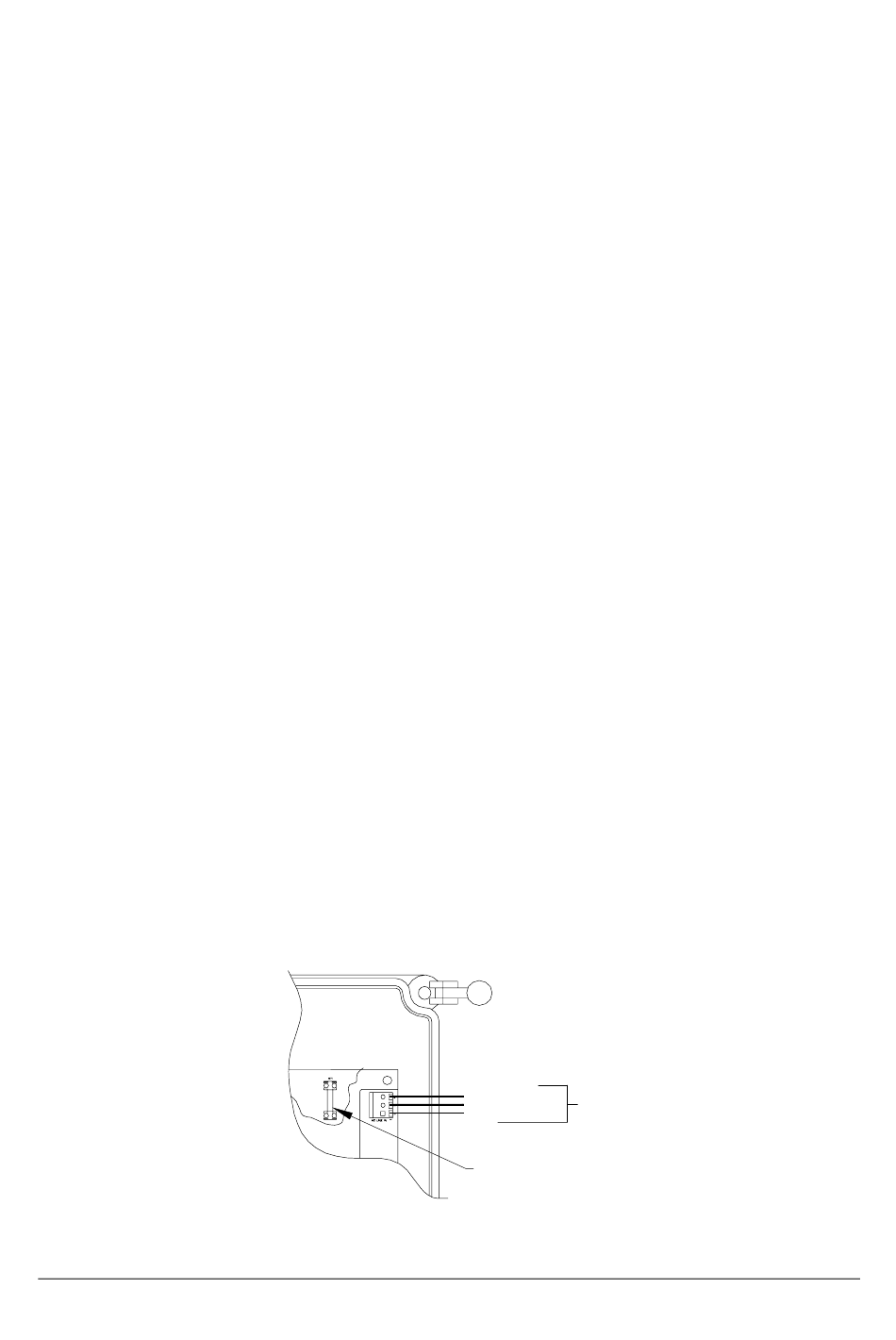

Le diagramme ci-dessous représente les raccordements aux bornes pour
EARTH GROUND
NEUTRAL
LINE
LINE FUSE
FIGURE 3
Voir la section 8 pour
AC
LINE
IN
Ouvrir
