Sommaire des Matières pour Simrad BSM-3

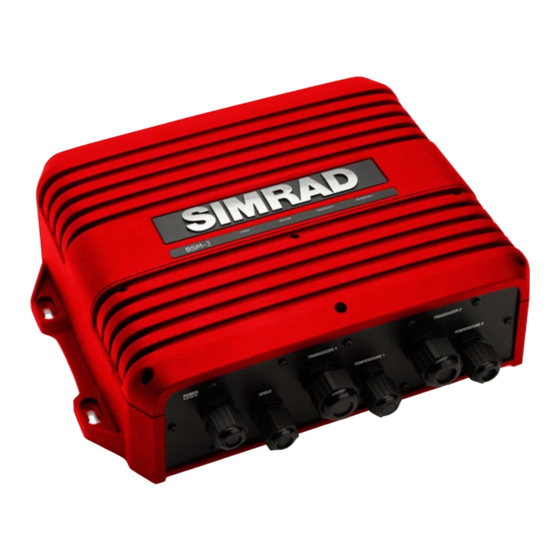

- Page 1 BSM-3 Manuel d'installation FRANÇAIS simrad-yachting.com...
-
Page 3: Clause De Non-Responsabilité
NMEA 2000 est une marque déposée de la National Marine Electronics Association. Navionics est une marque déposée de Navionics SpA. Simrad est une marque commerciale de Kongsberg Maritime AS Company déposée aux États-Unis et dans d'autres pays, et utilisée sous licence. -
Page 4: Garantie
Le contrat de garantie est un document fourni indépendamment de cette notice. Pour toute demande relative à la garantie, veuillez consulter le site Web concernant votre appareil : www.simrad-yachting.com Déclarations et conformité Cet équipement est prévu pour être utilisé dans les eaux internationales et dans les zones maritimes côtières administrées... - Page 5 Le présent document décrit les procédures d'installation du BSM-3 et de connexion de l'unité aux transducteurs et unités d'affichage. Des instructions spécifiques d'installation des transducteurs sont incluses dans l'emballage des transducteurs. Le BSM-3 est compatible avec les écrans et systèmes MFD suivants : • • NSO, NSO evo2 •...
-
Page 6: Table Des Matières
Composants fournis avec le produit Installation et câblage Emplacement de montage Montage du module BSM-3 Câblage Connexion du BSM-3 à l'unité d'affichage Branchement du transducteur Connecteurs du BSM-3 Transducteur avec un connecteur à 7 broches Transducteur avec brins nus Transducteurs Airmar Dépannage... -
Page 7: Introduction
Introduction Disposition du module BSM-3 CONNECTEUR ETHERNET VIS DE MASSE VOYANTS TÉMOINS D'ÉTAT CAPOT AMOVIBLE CONNECTEURS Composants fournis avec le produit Pour consulter la liste des composants et leur numéro d'article, reportez-vous à la section « Composants et accessoires », à la page 22 Élément... -
Page 8: Outils Et Matériaux Nécessaires
Élément Écrou Description Kit de fusible de réserve comprenant : Fusibles 3A et porte-fusibles Carte de garantie Manuel Outils et matériaux nécessaires Mèche de 2 mm Perceuse (5/64 pouces) Tournevis Crayon Introduction | Manuel d'installation du BSM-3... -
Page 9: Installation Et Câblage
Ne placez pas le câble du transducteur près des câbles d'alimentation du BSM-3, de tout câble coaxial de l'antenne VHF ou des câbles d'alimentation CC ou secteur. Évitez de placer des câbles Ethernet près des antennes VHF. -
Page 10: Montage Du Module Bsm
Montage du module BSM-3 Montez le BSM-3 sur une surface verticale, de façon que les prises pour les câbles d'alimentation et du transducteur se trouvent vers le bas. Fixez le BSM-3 à l'aide des 4 vis autotaraudeuses en acier inoxydable fournies avec l'unité. -
Page 11: Câblage
12 à 24 V CC réseau NSE Si le BSM-3 est connecté directement à la batterie du navire, il continue de consommer de l'énergie même s'il n'est pas utilisé. Nous vous recommandons d'installer un commutateur marche- arrêt sur le câble d'alimentation jaune, afin de pouvoir éteindre le BSM-3 lorsque vous ne l'utilisez pas. -
Page 12: Connexion Du Bsm-3 À L'unité D'affichage
Connexion du BSM-3 à l'unité d'affichage Le BSM-3 se connecte à votre système d'affichage par le biais d'un réseau Ethernet, directement ou par l'intermédiaire d'un port d'extension réseau. Lorsqu'il est connecté à un NSO, le câble Ethernet croisé RJ45 à... -
Page 13: Branchement Du Transducteur Connecteurs Du Bsm
La plupart des transducteurs Airmar proposés en 2014 sont disponibles avec des connecteurs bleus à 7 broches, y compris les transducteurs double canal. Ceux-ci se connectent aux connecteurs correspondants du BSM-3. Les transducteurs double canal sont signalés et possèdent deux connecteurs. | 13... -
Page 14: Transducteur Avec Brins Nus
Sélectionnez les entrées de câble en fonction du diamètre du câble et des informations figurant sur la plaque avant. Démontez le presse-étoupe adéquat, et faites passer les pièces de ce dernier sur le câble. 14 | Branchement du transducteur | Manuel d'installation du BSM-3... -
Page 15: Transducteurs Airmar
Insérez le presse-étoupe dans le boîtier du BSM-3 et fixez-le à l'aide d'un écrou. Installez l'écrou de fixation du presse-étoupe sur les brins nus et le long du câble. Faites passer le câble dans le presse-étoupe. Reliez l'extrémité des fils aux borniers en respectant les spécifications des bornes indiquées aux pages suivantes. - Page 16 Noir et blanc (ou noir) Négatif basse fréquence Bleu/blanc ou jaune Positif basse fréquence * Installation d'un transducteur double uniquement TEMP HIGH TEMP LOW XDCR HIGH XDCR LOW SPEED 16 | Branchement du transducteur | Manuel d'installation du BSM-3...
-
Page 17: Configuration Des Transducteurs
Configuration des transducteurs Le BSM-3 est compatible avec le protocole ID des transducteurs Airmar. Si vous disposez d'un transducteur Airmar prenant en charge cette fonctionnalité, le BSM-3 lira les spécifications de votre transducteur au démarrage et ajustera automatiquement les paramètres de fréquence et de température. Le câble XID du transducteur (orange) doit être connecté... -
Page 18: Dépannage
Ethernet connecté et fonctionnel Off (Désactivé) Transducteur non connecté Clignotant vert toutes les Initialisation du transmetteur 0,5 secondes Transduc- teurs Clignotant vert toutes les Recherche du signal du fond secondes Allumé vert Système opérationnel 18 | Dépannage | Manuel d'installation du BSM-3... -
Page 19: Caractéristiques Techniques
: 200 kHz ; 83 kHz Récepteur/transmetteur bande étroite basse fréquence : 50 kHz ; 38 kHz ; 28 kHz Type de Récepteurs doubles large bande accordés transmetteur et Transmetteurs doubles CHIRP accordés de récepteur | 19 Caractéristiques techniques | Manuel d'installation du BSM-3... -
Page 20: Interfaces
Facteur de Auto/manuel x2, x3, x4, x5, x6, x7, x8 zoom (sélectionnable par l'utilisateur) Tension CC requise Tension 10,7–32 Vcc (pour les systèmes 12 ou 24 Vcc) Interfaces Réseau Ethernet 10/100 20 | Caractéristiques techniques | Manuel d'installation du BSM-3... -
Page 21: Diagrammes Dimensionnels
Diagrammes dimensionnels 340 mm (13,38 pouces) 320 mm (12,60 pouces) | 21 Diagrammes dimensionnels | Manuel d'installation du BSM-3... -
Page 22: Composants Et Accessoires
000-10029-001 Port d'extension réseau NEP-2 (connecteurs jaunes) Transducteurs Pour consulter la liste complète des transducteurs compatibles, veuillez vous reporter au guide de sélection d'un transducteur sur le site Web http://www.simrad-yachting.com/transducerguide/ 22 | Composants et accessoires | Manuel d'installation du BSM-3...
