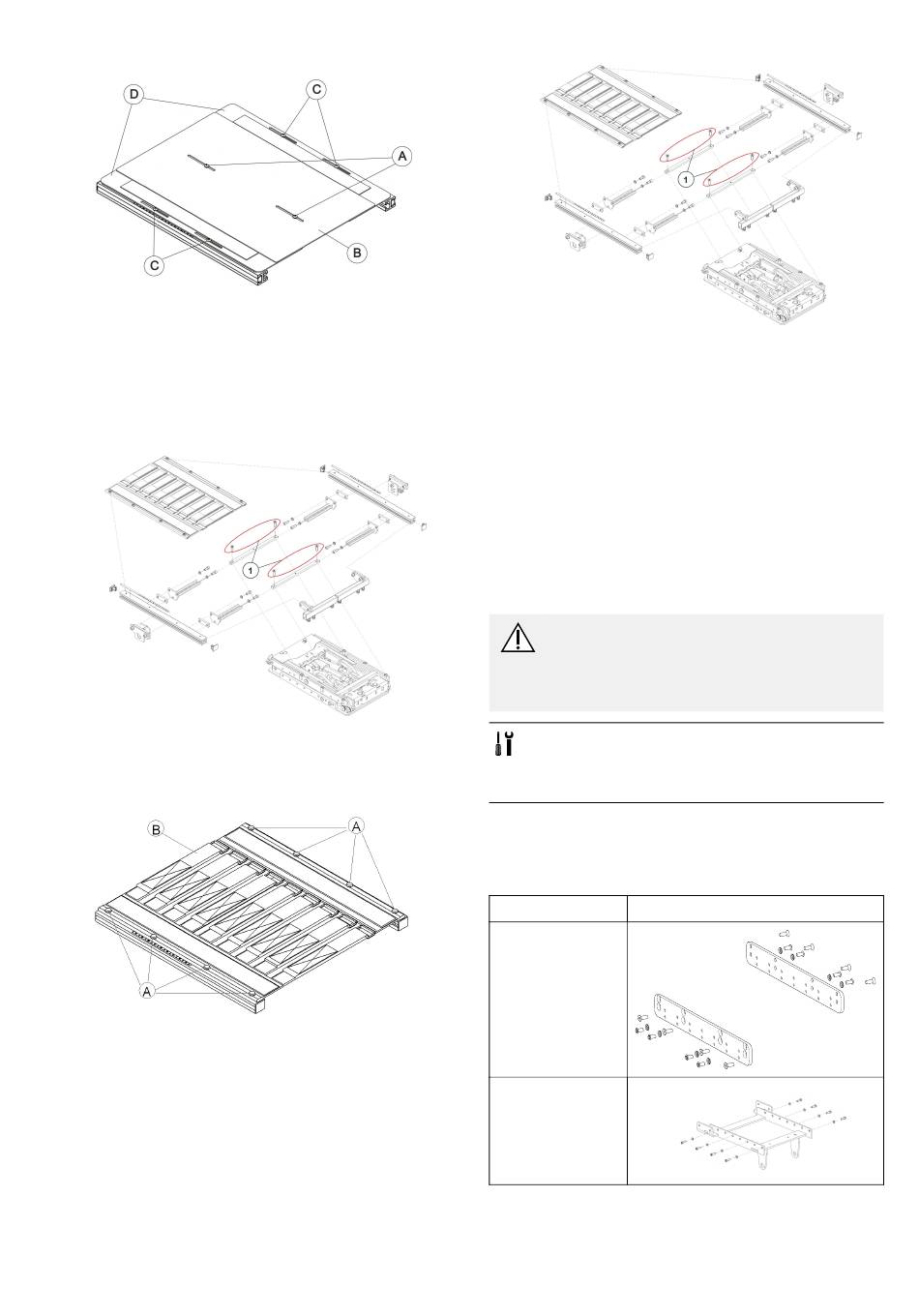

Démontage sur les variantes avec plaque d'assise
Fig. 5-33
1. Démontez les éléments qui gênent, comme le
repose-jambes et le coussin de dossier.
2. Éteignez le module d'alimentation.
3. Desserrez et retirez les vis A.
4. Retirez la plaque d'assise centrale B.
5. Desserrez et retirez les vis C.
6. Retirez les plaques d'assise latérales D.
7.
Desserrez et retirez les vis (1).
8. Retirez le châssis de l'assise.
Démontage sur les variantes avec assise à sangle
Fig. 5-35
1. Démontez les éléments qui gênent, comme le
repose-jambes et le coussin de dossier.
2. Éteignez le module d'alimentation.
3. Desserrez et retirez les vis A des deux côtés.
4. Retirez l'assise à sangle B.
1608031-J
Fig. 5-34
5.
Desserrez et retirez les vis (1).
6. Retirez le châssis de l'assise.
Installation du support d'assise
1. Installez les pièces en reprenant la procédure en sens
inverse. Serrez les vis à 25 Nm.
2. Testez toutes les fonctions.
5.13.4 Remplacement des modules (modules
avec décalage du CdG)
Le présent chapitre porte sur le remplacement de modules
avec décalage du centre de gravité, ou du remplacement
par un autre type de module dans le cas d'une adaptation.
ATTENTION !
Risque de pincement
L'assise est très lourde. Veillez à ne pas vous
blesser les mains ou les pieds.
– Utilisez des techniques de levage appropriées.
•
Clé Allen de 4 mm (série AVIVA RX)
•
Clé Allen de 5 mm (Pronto M41)
•
Clé Torx TX30 (TDX SP2 Low-Rider)
•
Clé de 10 mm (tous les autres modèles)
Les procédures sont identiques pour tous les véhicules
électriques et pour tous les types de modules. Les supports
diffèrent cependant pour chaque modèle. Consultez le
tableau suivant pour plus de précisions sur les supports :
Support pour...
Série AVIVA RX
Bora
Spectra XTR,
Spectra XTR2,
Spectra XTR2 HD
Après-vente
Fig. 5-36
