Invacare® Modulite
Remplacement du vérin (type NL)
Les vérins de ce type sont équipés d'anneaux élastiques
sur les deux fixations. Les procédures sont identiques pour
tous les types de modules.
•
Tournevis plat de 6 mm de large
•
Clé dynamométrique de 5,5 mm 0,5 Nm —
4,5 Nm (ou équivalent)
•
Graisse (LT-43 ou équivalent)
Lors du démontage, veillez à ne pas égarer les
petites pièces comme les vis et les rondelles.
Déposez-les correctement pour pouvoir les
remonter dans l'ordre voulu par la suite.
1. Démontez le repose-jambes.
2. Éteignez le module d'alimentation.
3. Fixez bien le siège.
4. Déconnectez le câble du vérin du faisceau de câbles.
5. Retirez un anneau élastique (1) et la broche (2) sur la
fixation supérieure.
6. Fixez le vérin.
7. Retirez un anneau élastique (1) et la broche (2) sur
la fixation inférieure.
8. Remplacez le vérin.
9. Réglez les interrupteurs de fin de course du nouveau
vérin. Reportez-vous à la section 5.12.7 Réglage des
limites du vérin (type NL), page 41.
10. Installez les pièces en reprenant la procédure en sens
inverse.
11. Connectez le câble du vérin au faisceau de câbles.
12. Testez la fonction d'inclinaison.
5.12.6 Remplacement du vérin du dispositif de
levage
Il est possible d'installer différents types de modules dans
ce véhicule électrique. Pour des raisons de compatibilité,
vous devez identifier le type du module avant de remplacer
un vérin. Reportez-vous à la section 5.12.4 Identification
du type de vérin (modules avec décalage du CdG), page 38.

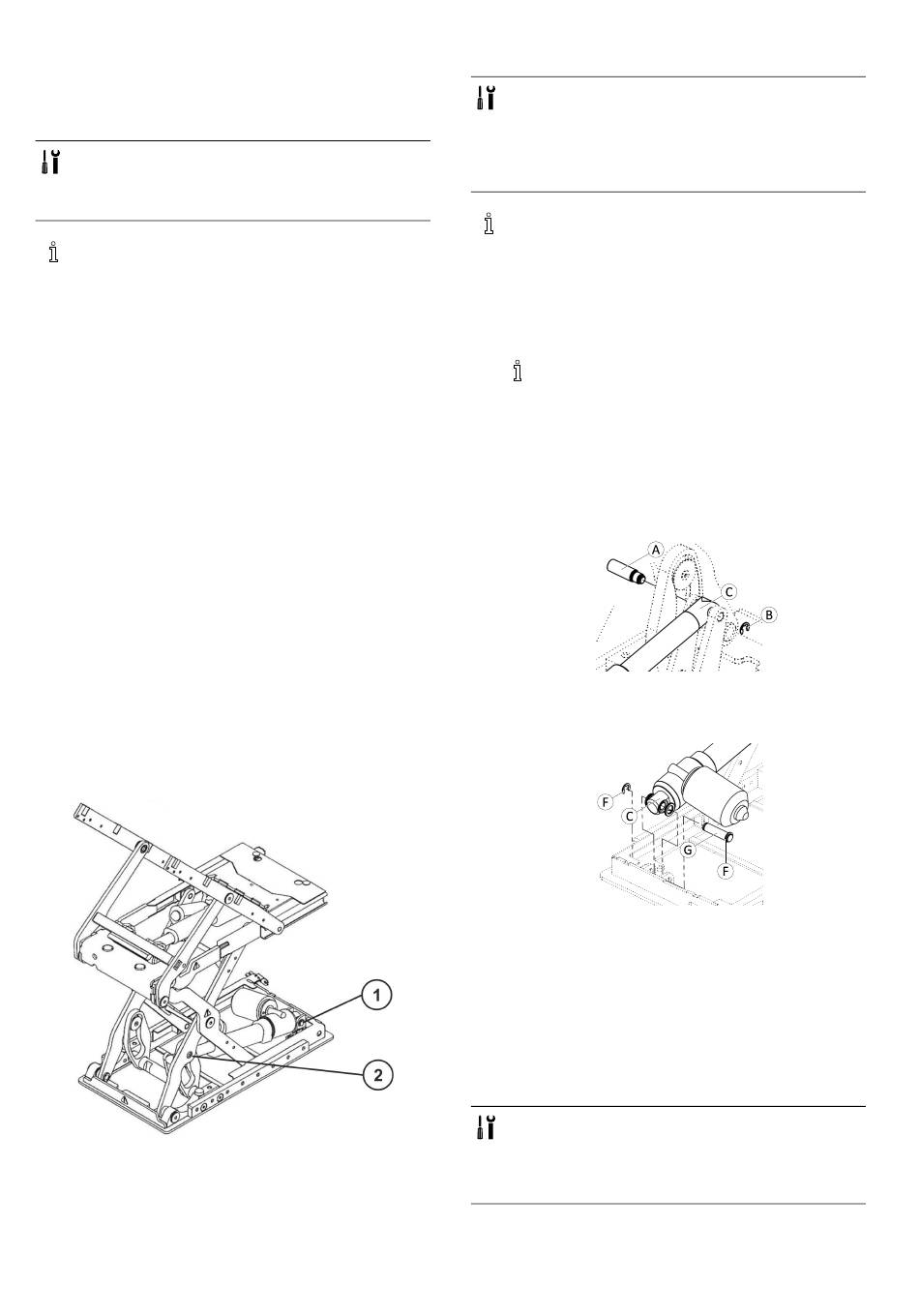

Fig. 5-26 Fixation inférieure (1) et fixation supérieure (2) du vérin
40
Remplacement du vérin (type TS)
•
Tournevis plat de 6 mm de large
•
Gros tournevis
•
Tournevis plat
•
Adhésif frein-filet de force moyenne
(Loctite 243 ou équivalent)
•
Graisse (LT-43 ou équivalent)
Lors du démontage, veillez à ne pas égarer les
petites pièces comme les vis et les rondelles.
Déposez-les correctement pour pouvoir les
remonter dans l'ordre voulu par la suite.
1. Démontez le repose-jambes.
2. Placez le dispositif de levage dans la position la plus
haute, si possible.
En cas d'impossibilité d'élévation du dispositif
de levage, vous pouvez retirer un carénage
sur le côté arrière supérieur du module. Vous
aurez ainsi accès à la fixation inférieure du
vérin.
3. Éteignez le module d'alimentation.
4. Fixez bien le siège.
5. Retirez les serre-câbles.
6. Débranchez le câble du vérin.
7.
Retirez l'anneau élastique B.
8. Fixez le vérin C. Desserrez et retirez la vis A.
9.
Retirez un anneau élastique F et la broche G sur la
fixation inférieure.
10. Remplacez le vérin.
11. Installez les pièces en reprenant la procédure en sens
inverse.
12. Branchez le câble du vérin.
13. Mettez les serre-câbles en place.
14. Testez les fonctions de levage.
Remplacement du vérin (type NL)
•
Tournevis plat
•
Clé Allen de 2 mm
•
Clé dynamométrique de 5,5 mm 0,5 Nm -
4,5 Nm (ou équivalent)
•
Graisse (LT-43 ou équivalent)
Fig. 5-27
Fig. 5-28
1608031-J
