Pince
•
Graisse
•
Serre-câbles

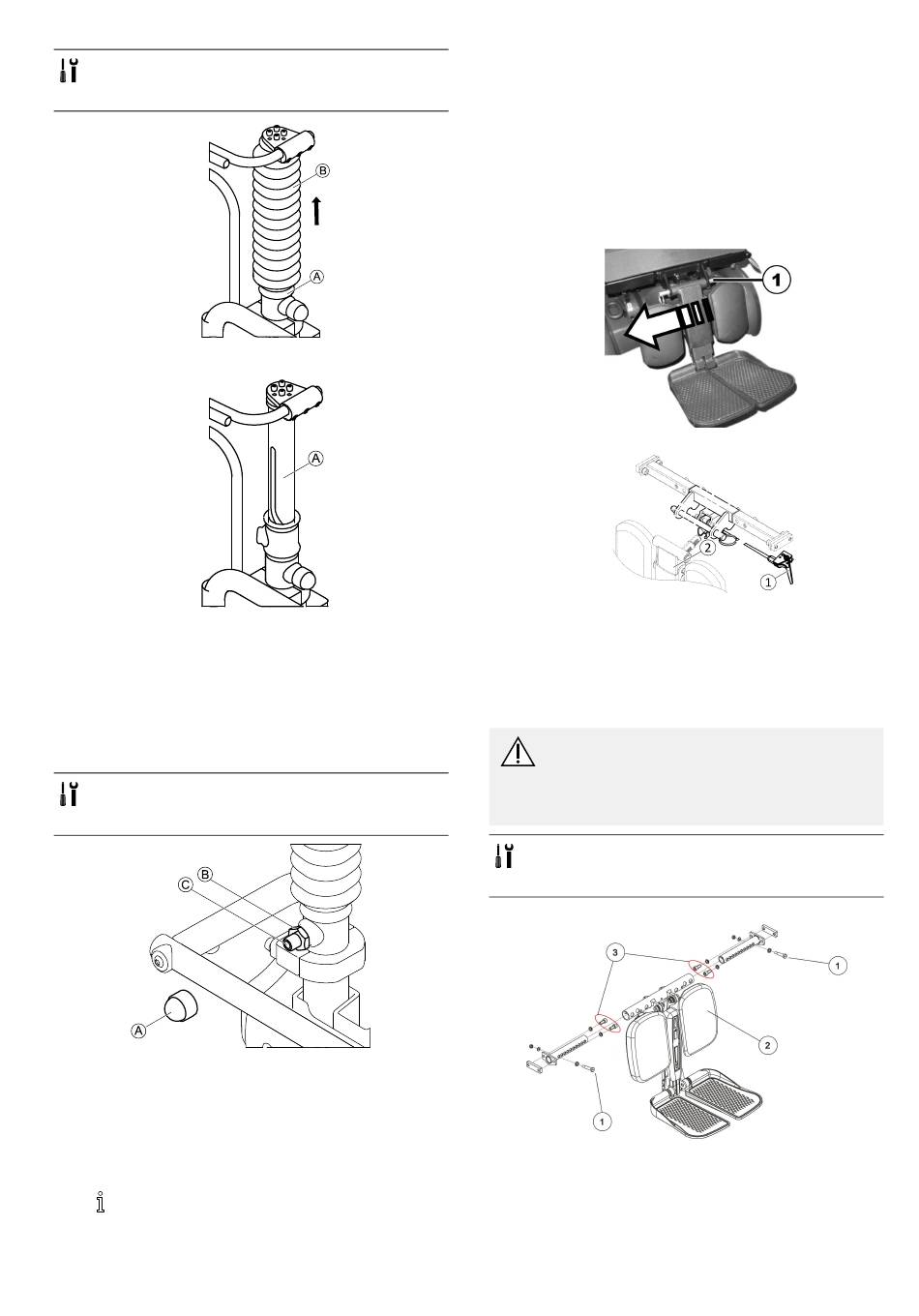

1.
Retirez le serre-câbles A.
2. Poussez les soufflets B vers le haut.
3.
Nettoyez la liaison A.
4. Appliquez une fine couche de graisse sur la liaison.
5. Tirez les soufflets B vers le bas.
6. Fixez au moyen d'un nouveau serre-câbles.
5.9.4 Serrage de la liaison électrique
Vérifiez le jeu de la liaison électrique du Chin Control une
fois par an.
•
Tournevis pour écrous à fente
•
Clé Allen de 6 mm
•
Clé de 19 mm
1. Retirez l'embout A.
2. Desserrez le contre-écrou B.
3. Serrez la vis sans tête C jusqu'à ce que la liaison ne
présente plus aucun jeu.
4. Serrez le contre-écrou.
5. Déplacez la liaison vers le haut et vers le bas pour vous
assurer que le bruit du vérin ne s'est pas accentué.
Si la vis sans tête est trop serrée, le vérin
risque d'être endommagé, ce qui se traduit par
une augmentation du bruit qu'il émet.
1608031-J
6. Si la vis sans tête est trop serrée, répétez les étapes
1 à 4 en la serrant un peu moins.
7. Remettez l'embout en place.
5.10 Remplacement des repose-jambes
5.10.1 Démontage du repose-jambes
Vous pouvez démonter complètement le repose-jambes
réglable central.
1.
Retirez l'axe à démontage rapide (1).
2.
Maintenez fermement le repose-jambes et tirez le
levier (1).
3. Retirez le repose-jambes du support (2).
5.10.2 Remplacement du repose-jambes
électrique LNX central
AVERTISSEMENT !
Risque d'écrasement
Le repose-jambes est très lourd. Veillez à ne
pas vous blesser les mains ou les pieds.
– Prenez garde au poids élevé.
Outils :
•
Clé Allen de 4 mm
•
Clé de 10 mm
Démontage du repose-jambes électrique LNX central
1. Si possible, relevez le dispositif de levage dans la
position la plus haute.
2. Si possible, inclinez le fauteuil roulant et le module de
basculement aussi loin que possible vers l'arrière.
Après-vente
33
