Réglage de la largeur

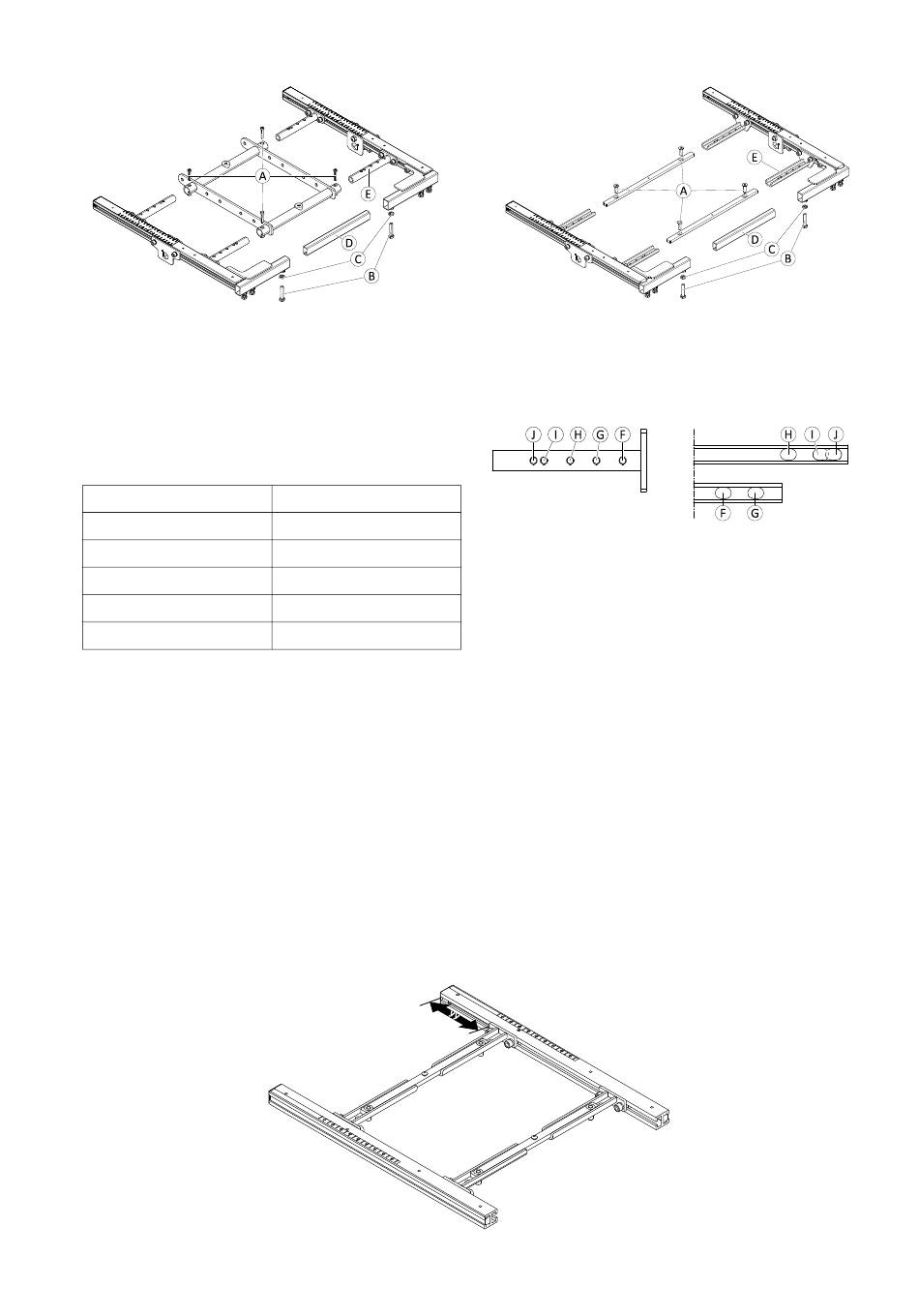

Fig. 4-3 Châssis de l'assise des modèles sans modules d'inclinaison
d'assise ou d'inclinaison du dispositif de levage
1. Desserrez et retirez les vis A.
2. Desserrez et retirez les vis B et les écrous C.
3. Si nécessaire, remplacez la fixation du repose-jambes D.
4. Réglez le connecteur du rail de siège et la fixation
du repose-jambes à la largeur d'assise souhaitée,
conformément au tableau :
Position de la vis
F
G
H
I
J
Installation des pièces
1. Installez les pièces en reprenant la procédure en sens
inverse.
2. Testez toutes les fonctions.
4.1.2 Réglage de la longueur de l'empattement
Les tableaux suivants répertorient les positions de module recommandées en fonction de la longueur de l'empattement
et de la profondeur d'assise. La valeur yy représente la distance entre le connecteur de rail de siège et le bord arrière
du châssis principal.
Pour plus d'informations sur le réglage du châssis de l'assise télescopique, reportez-vous à la section 4.1.1 Réglage de la
largeur d'assise, page 8 .
Pour plus d'informations sur la valeur xx recommandée (distance entre le bord arrière du support de réglage de la hauteur
et le bord arrière du châssis principal), reportez-vous au chapitre Réglage de la longueur de l'empattement — Assise
Modulite dans le manuel de maintenance du système AVIVA RX.
1608031-J
Largeur d'assise
380 mm
430 mm
480 mm
530 mm
550 mm (en option)
Fig. 4-7
Fig. 4-4 Châssis de l'assise des modèles avec modules d'inclinaison
d'assise ou d'inclinaison du dispositif de levage
Fig. 4-5 Positions de montage pour
différentes largeurs d'assise sur
le connecteur de rail de siège
La variante sur le modèle sans
module d'inclinaison d'assise ou
d'inclinaison du dispositif de levage
sert d'exemple.
Réglages (Mise en service)
Fig. 4-6 Positions de montage pour
E
.
différentes largeurs d'assise sur les
fixations du repose-jambes
D
.
9
