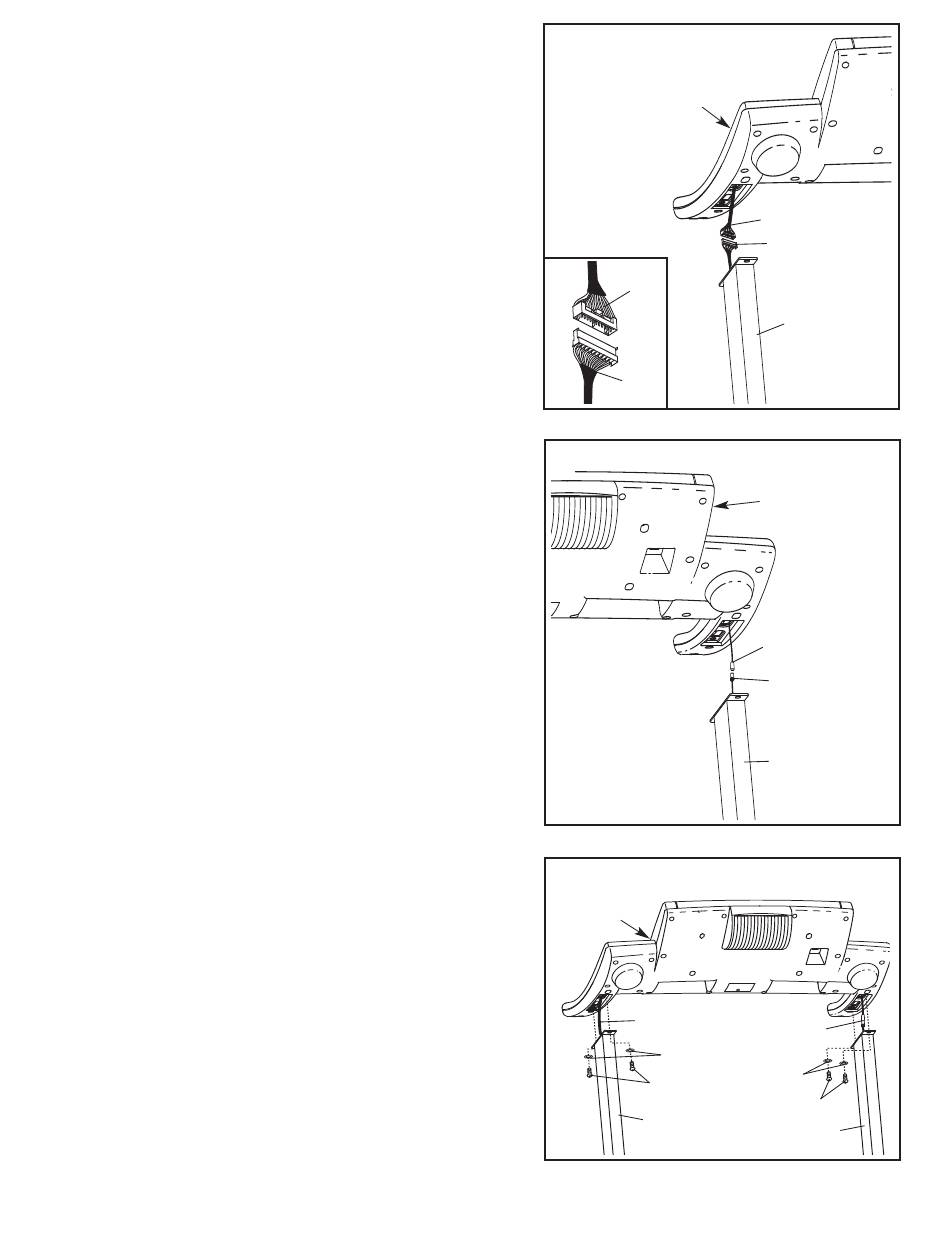

2. Avec l'aide d'une deuxième personne, soulevez douce
ment le Montant (84) à la position verticale.
Demandez à la deuxième personne de tenir l'assemblage
de la console près des Montants (84) comme illustré.
Regardez sous l'assemblage de la console et localisez le
Groupement de Fils de la Console (78).
Coupez les attaches maintenant le Groupement de Fils
du Montant (77) sur le Montant (84) droit. Branchez en-
suite le Groupement de Fils du Montant sur le
Groupement de Fils de la Console (78). Faites bien at-
tention de brancher les prises correctement (voir le
schéma en encadré) ; les prises devraient glisser
facilement les unes dans les autres et s'enclencher.
Si les prises ne glissent pas facilement l'une dans l'autre
et ne s'enclenchent pas, tournez une prise et essayez à
nouveau. SI LES PRISES NE SONT PAS BRANCHÉES
CORRECTEMENT, LA CONSOLE PEUT ÊTRE EN-
DOMMAGÉE QUAND LE COURANT EST BRANCHÉ.
3. Regardez sous l'assemblage de la console et localisez le
câble de télé.
Coupez les attaches qui maintiennent le Câble de TV du
Montant (104) sur le Montant (84) gauche. Branchez le
Câble TV du Montant dans le câble de TV sur l'assem-
blage de la console.
4. Enfilez le Groupement de Fils de la Console (78) et le
câble de TV dans les Montants (84).
Placez l'assemblage de la console sur les Montants (84).
Faites attention de ne pas pincer les Groupements de
Fils de la Console (78) et le câble de télé. Pendant
qu'une deuxième personne tient l'assemblage de la con-
sole, attachez-la à l'aide de quatre Boulons de la
Console (64) et quatre Rondelles Étoilées (8) comme il-
lustré ; vissez de quelques tours chacune des Vis de
la Console avant de les serrez à fond.
2
Assemblage
de la Console
78
77
3
4
Assem-
blage de
la Console
78
84
8
78
77
84
Assemblage
de la Console
Câble de Télé
104
84
Câble de Télé
8
8
64
64
84
