Procédure de raccordement avec conduit

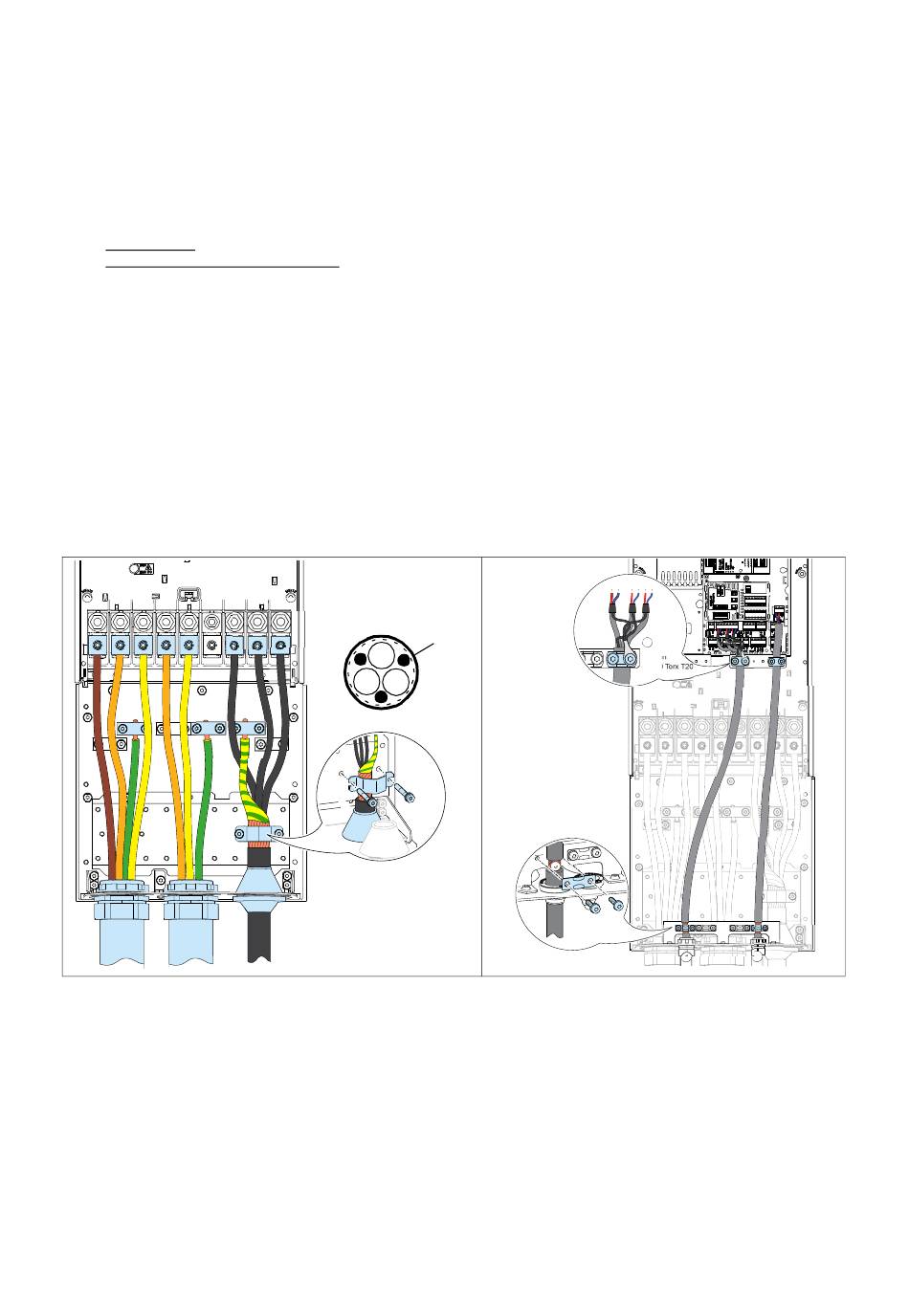

1. Raccordez les câbles de puissance. ABB recommande un câble VFD blindé symétrique pour raccorder le moteur.
•
Fixez les étiquettes de mise en garde contre les tensions résiduelles et retirez les capots comme expliqué au point
Procédure de raccordement avec un câble VFD
•
Sur la plaque du conduit, retirez les passe-câbles en caoutchouc pour pouvoir raccorder le conduit.
•
Attachez le conduit à la plaque du conduit sur le variateur, et au moteur ou à la source d'alimentation. Vérifiez que le
conduit est correctement relié à ses deux extrémités. Vérifiez la conductivité du conduit. Glissez le câble blindé VFD
ou les conducteurs discrets dans le conduit et dénudez les extrémités des câbles.
•
Si vous utilisez un câble VFD blindé symétrique, torsadez les fils de terre avec le blindage du câble et raccordez le tout
sur les bornes de terre. Effectuez une reprise de masse sur 360° du blindage sur le collier de terre. Si vous utilisez des
conducteurs discrets, raccordez le conducteur de terre isolé sur la borne de terre.
•
Raccordez les conducteurs réseau et moteur, et serrez les bornes des câbles. Pour les couples de serrage, cf.
Caractéristiques des bornes
•
Tailles R4, R5 : Si elle n'est pas déjà en place, montez la protection RFI qui sépare les câbles c.a. des câbles c.c.
•
Si un hacheur de freinage est utilisé : Raccordez les conducteurs de câble de la résistance de freinage aux bornes R+
et R-.
•
Replacez la protection sur les bornes de puissance.
2. Raccordement des câbles de commande
•
Fixez les conduits de câbles à la plaque des conduits sur le variateur. Vérifiez que le conduit est correctement relié
aux deux extrémités, et que la conductivité est constante sur tout le conduit. Passez les câbles de commande dans le
conduit.
•
Coupez à la longueur adéquate (vous remarquerez que les conducteurs de terre sont plus longs) et dénudez les
conducteurs.
•
Effectuez une reprise de masse sur 360° des blindages externes de tous les câbles de commande sous le collier de
terre.
•
Mettez à la masse des blindages de câbles au niveau du collier de mise à la terre. Servez-vous d'un collier de mise à la
terre inutilisé ou, à défaut, procédez comme illustré. L'autre extrémité des blindages doit être laissée non connectée
ou être reliée à la terre indirectement par le biais d'un condensateur haute fréquence de quelques nanofarads (ex.,
3,3 nF/630 V).
•
Raccordez les conducteurs aux bornes correspondantes de l'unité de commande.
•
Raccordez les modules optionnels, si inclus à la livraison.
•
Remontez les capots avant comme indiqué à la section
.
.
PE
Installation du/des capot(s).
5 lbf·in
3
13 lbf·in
M4×20 Torx T20
4
13 lbf·in
M4×20 Torx T20
1 1
9
