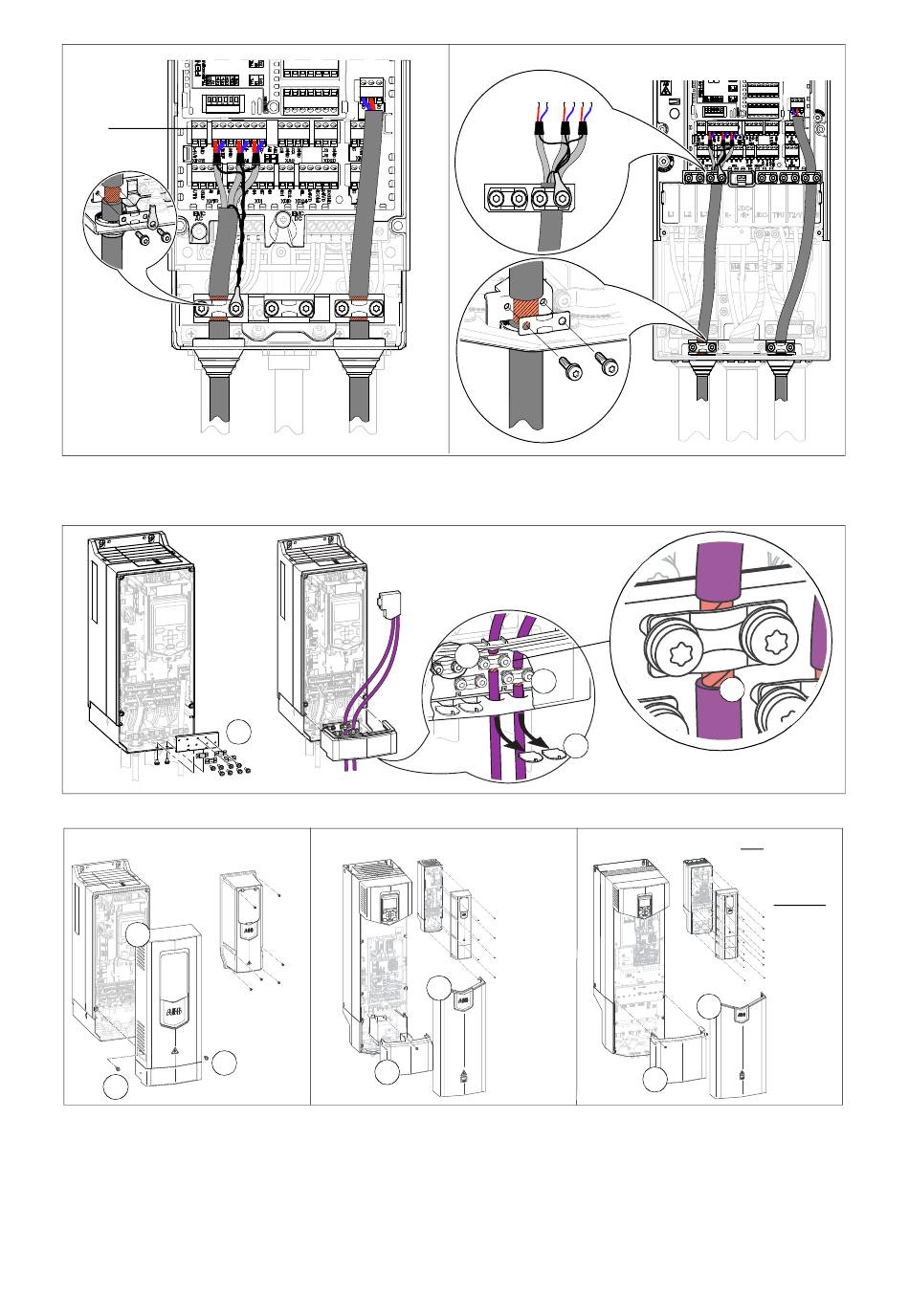

Exemples d'installation des câbles de commande
R1...R3
0,5 Nm
1,5 Nm
Nota : Servez-
vous d'un collier
de mise à la terre
inutilisé ou, à
défaut, procédez
comme illustré.
11. Installation des modules optionnels, si la livraison en comporte.

Exemples de câbles pour le bus de terrain
M4×8
Torx T20
2 Nm
(17 lbf·in)
12. Installation du/des capot(s).
R1...R3
IP55
IP55
IP21
IP21
1
M4×16 Torx T20
2 N·m (17 lbf·in)
2
2
Nota : La figure représente un
variateur en taille R2. Le câblage est
identique dans toutes les tailles.
1
R4, R5
1
R4...R9
0,5 Nm
1,5 Nm
1,5 Nm
2
2
3
R6...R9
IP55
IP55
M4×16 Torx T20
2 N·m (17 lbf·in)
2
IP21
IP21
2
R6 : M4×40 (2×),
M4×25 (10×),
Torx T20
R7...R9 :
M4×25
Torx T20
2 Nm
IP55
IP55
(17 lbf·in)
2
IP21
2
IP21
