Genie GS-2668RT Manuel De L'opérateur Avec Consignes D'entretien page 29

Troisième édition • Deuxième impression
Observer et respecter les
consignes suivantes :
Seuls des monteurs qualifiés doivent arrimer et
lever la machine.
S'assurer que la capacité de la grue, les
surfaces de chargement et les chaînes ou les
sangles sont capables de supporter le poids de
la machine. Se reporter à la plaque de numéro
de série.
Instructions de levage
Abaisser complètement la nacelle. S'assurer que
l'extension, les commandes et les capots sont
sécurisés. Retirer tous les éléments non fixés de la
machine.
Déterminer le centre de gravité de votre machine en
utilisant le tableau et l'image de cette page.
Attacher les éléments d'arrimage uniquement aux
points de levage spécifiés sur la machine.
Ajuster l'ensemble afin d'éviter d'endommager la
machine et pour la maintenir de niveau.
Pièce réf. 82414FR

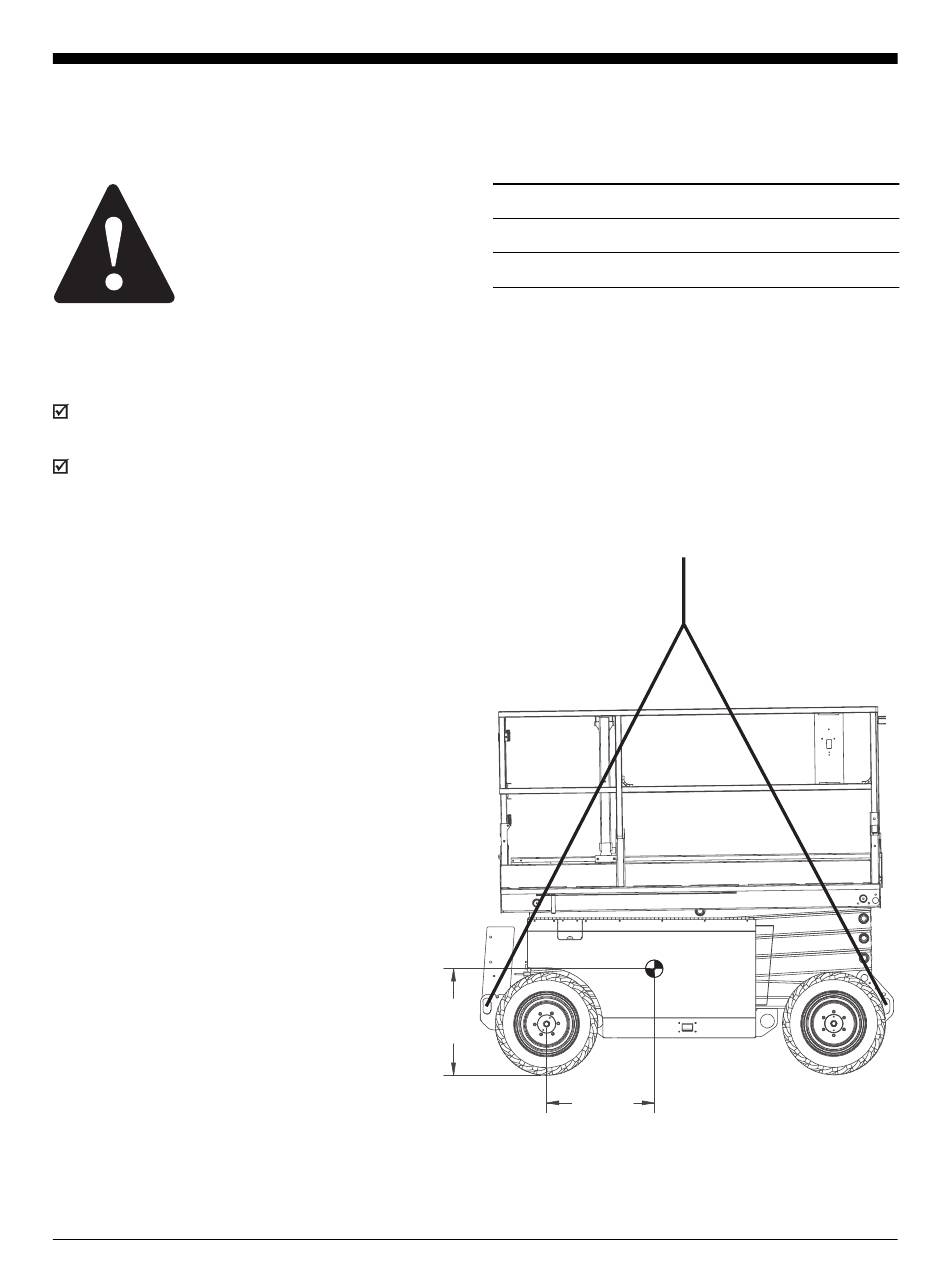

INSTRUCTIONS DE TRANSPORT ET DE LEVAGE
Axe Y
Genie GS-2668 RT et Genie GS-3268 RT
Centre de gravité
GS-2668 RT
GS-3268 RT
Axe X
Manuel de l'opérateur
Axe X Axe Y
85,2 cm 69,6 cm
83,4 cm 73,0 cm
27
