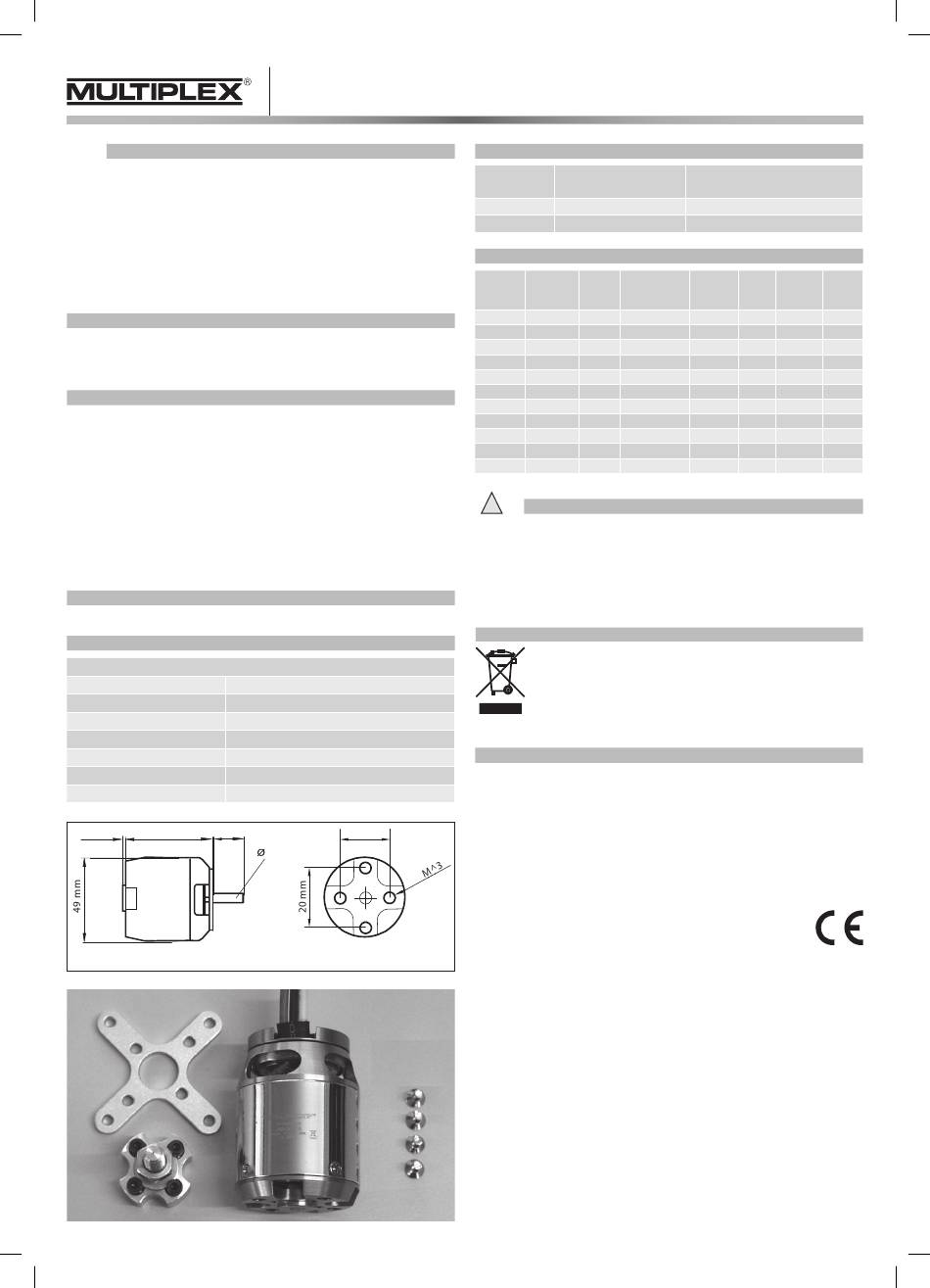

ROXXY
sans balais à induit externe
®
Nouveau moteur sans balais 14 pôles ROXXY
série D, avec trois roulements à billes. Pour améliorer la concentri-
cité et la précision, la série D des moteurs est équipée d'un troisième
roulement à billes à diamètre réduit. Ceci évite les problèmes de clo-
che d'embrayage sous charge et assure une rotation en souplesse
du moteur. Du fait de leur construction, ces moteurs n'exigent pas
de mécanisme. Il s'agit d'un moteur au couple très puissant avec un
rendement élevé et une palette de performances étendue lui permet-
tant d'entraîner de grandes hélices.
Exemple d'application
Pour motoplaneurs jusqu'à approx. 11 kg
Maquettes et modèles de sport jusqu'à approx. 6 kg
Modèles de voltige et de 3-D jusqu'à approx. 4 kg
Consignes de mise en place
- Sélectionnez la longueur des vis de fixation de sorte que le moteur
ne puisse être endommagé à l'intérieur. Afin que les vis ne des-
serrent pas de maniére inopinée appliquez un produit de freinage
des filets (Loctite 648). Veillez à ce que le frein de filet ne s'intro-
duise pas dans dans les roulements à billes.
- Veillez à ce que la cloche de l'induit externe tourne librement.
- N'utilisez pas d'hélices d'entraînement endommagées.
- Veillez à ce que l'intérieur du moteur ne soit pas souillé par des
impuretés, de l'eau ou des particules métalliques.
- Si le sens de rotation du moteur n'est pas correct, intervertir deux
des trois connexions du variateur.
Accus LiPo recommandés
Accus ROXXY
®
Power LiPo
Caractéristiques techniques
D50-65-10 290 Kv réf. 31 4666
Tension
Régime
Courant de charge
Courant de charge max.
Encombrement
Poids approx.
Diamètre de l'arbre
63 mm
18 mm
1mm
www.modellmarkt24.ch
www.modellmarkt24.ch
Roxxy® BL-Outrunner – Bedienungsanleitung, Operating instructions,
Notice d'utilisation, Istruzioni per l'utilizzo –
®
à induit externe de la
20-36 volts / 5-9 éléments LiPo
290 tr/min / V
50 A (5 min. / 120°C)
70 A (60 s)
Ø 50 x 65 mm
412 g
6 mm
20 mm
6 mm
D50-65
Variateur Roxxy sans balais approprié
Réf.
Type de variateur
31 8634
960-6
31 8639
975-12 Opto
Fiche technique de la réf. 31 4666
Gamme de
LiPo-
Imax (A)
Vis d`air
tensions
elements
(5 min)
(V)
21,0
6
50
17 x 8 APC_E
21,0
6
50
17 x 10 APC_E
24,5
7
50
16 x 8 APC_E
24,5
7
50
17 x 8 APC_E
24,5
7
50
17 x 10 APC_E
28,0
8
50
14 x 10 APC_E
28,0
8
50
15 x 8 APC_E
28,0
8
50
16 x 8 APC_E
28,0
8
50
17 x 8 APC_E
31,5
9
50
14 x 10 APC_E
31,5
9
50
15 x 8 APC_E
!
Consignes de sécurité pour la mise en oeuvre du moteur
- Consultez les notices référentes pour les travaux relatifs au moteur ou au
contrôleur.
- Lisez également les instructions relatives aux accus LiPo avant leur mise en
service
- Ne jamais engager la main dans le plan de rotation de l'hélice au cours des
travaux de montage, de réglage ou de maintenance – risque de blessure. Veiller
également, lorsque le moteur tourne, que personne ne se trouve au voisinage
du modèle.
MISE AU REBUT
Ce symbole signifie que les appareils électriques et électroniques irré-
parables ou en fin de cycle d'exploitation doivent être mis au rebut non
pas avec les ordures ménagères mais dans les déchetteries spécialisées.
Portez-les dans les collecteurs communaux appropriés ou un centre de
recyclage spécialisé. Cette remarque s'applique aux pays de la Commu-
nauté européenne et aux autres pays européens pourvus d'un système
de collecte spécifique.
DÉCLARATION DE CONFORMITÉ CE
Le produit cité ci-dessus est conforme par rapport aux impératifs des directives harmo-
nisées de l'union euro-péenne.
De ce fait vous possédez un produit qui, de par sa construction, respecte la restriction de
sécurités en vigueurs au niveau de l'union européenne concernant l'utilisation sécurisée
des appa-reils électroniques.
Vous pouvez demander la déclaration de conformité de votre modèle auprès de la
société MULTIPLEX Modellsport GmbH & Co.KG.
Sous réserve d'erreur d'impression et de modification technique
Copyright Multiplex Modellsport 2015
La copie et la reproduction, même partielles, sont soumises à l'autorisation écrite de la Sté
Multiplex Modellsport GmbH & Co.KG
Multiplex Modellsport GmbH & Co. KG
Westliche Gewerbestr. 1
75015 Bretten
Germany
Multiplex Service: +49 (0) 7252 - 5 80 93 33
www.multiplex-rc.de
No. 31 4666
Nbre d'éléments LiPo /
Courant de charge (A)
2-6S / 60A
4-12S / 75A
Efficacité
T/min
Courant
Thrust
(%)
(A)
(g)
87 %
5.585
24,5
3.351
87 %
5.459
30,7
3.472
87 %
6.478
28,2
3.862
87 %
6.401
31,8
4.401
86 %
6.232
39,7
4.524
89 %
7.528
28,7
2.801
89 %
7.540
28,1
3.687
88 %
7.372
35,9
5.000
88 %
7.273
40,5
5.682
89 %
8.386
36,1
3.458
89 %
8.415
34,7
4.592
