Multiplex Roxxy BL-Outrunner Notice D'utilisation

D
Roxxy BL-Outrunner
®
Brushless Motoren mit Neodym Magneten sind modernste Elektro-
Antriebe. Besonders mit Außenläufer-Motoren, die kein Getriebe
benötigen, stehen drehmomentstarke Motoren mit hohem Wirkungs-
grad über ein weites Leistungsspektrum zur Verfügung.
Auf Grund ihrer Bauart können Aussenläufer Motoren, ohne Ge-
triebe, große Schrauben antreiben.
Damit ideal für den Direktantrieb.
- Hoher Wirkungsgrad durch maximalen Kupferfüllungsgrad und
Verwendung hochwertiger Neodym-Magnete.
- Leichter Lauf durch große Präzisions-Kugellager.
- Beidseitig Montage möglich.
Einbauhinweise
- Die Länge der Befestigungsschrauben so wählen, dass der Motor
innen nicht beschädigt werden kann. Damit sich die Schrauben
nicht ungewollt lösen, sollte Schraubensicherung (Loctite 648)
verwendet werden. Die Schraubensicherung darf nicht in die
Kugellager laufen.
- Auf freien Lauf der Außenläufer-Glocke achten.
- Keine beschädigten Antriebsschrauben verwenden.
- Darauf achten, dass weder Schmutz, Wasser noch Metallteilchen
in das Innere des Motors gelangen können.
- Bei falscher Motorlaufrichtung zwei der drei Reglerverbindungen
vertauschen.
Empfohlene LiPo - Akkus
ROXXY Power LiPo-Akkus
®
Technische Daten
C50-55-100kV Nr. 31 4984
Spannung 12 Volt / 3 LiPo
Drehzahl 100 Umin / V
Laststrom 16 A (5 Min.)
Laststrom max. 18 A (60 Sek.)
Abmessungen Ø 50 x 46 mm
Gewicht ca. 290 g
Wellendurchmesser 6 mm

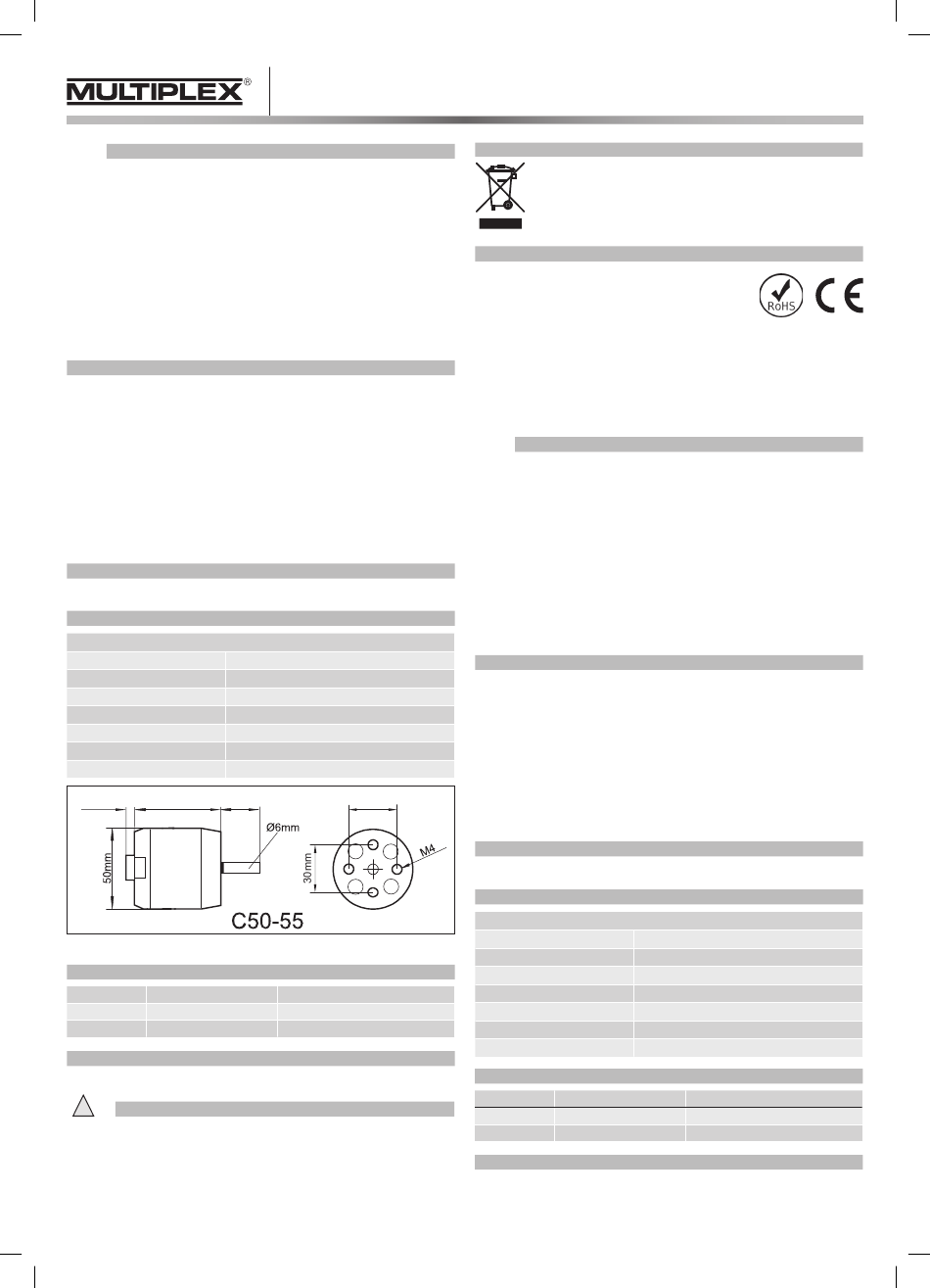

2,5mm 46mm 21mm
Ersatzwelle / replacement shaft #31 5055
Geeignete Roxxy-BL-Regler
Nr. Reglertyp
31 8629 930
31 8631 940-6
Geeignetes Zubehör
Zubehörset Roxxy BL-Outr. D50 No. 31 9050
!
Sicherheitshinweise zum Betrieb des Motors
- Bei allen Arbeiten am Motor und am Regler die Anleitungen beachten, die den
Geräten beiliegen.
- Die Sicherheitshinweise und die Anleitung des LiPo-Akkus vor der Inbetrieb-
nahme genau durchlesen.
- Bei allen Montage-, Einstell- oder Wartungsarbeiten niemals in den Drehkreis
der Luftschraube geraten –Verletzungsgefahr. Ebenso darauf achten, daß sich
bei laufendem Motor keine Personen vor dem Modell aufhalten.
Roxxy® BL-Outrunner – Bedienungsanleitung,
Operating instructions, Notice d'utilisation –
30mm
LiPo-Zellenz./ Laststrom (A)
2-4S / 30A
2-6S / 40A
ENTSORGUNG
Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am
Ende ihrer Nutzungsdauer vom Hausmüll getrennt, entsorgt werden müs-
sen. Entsorgen Sie das Gerät bei Ihrer örtlichen, kommunalen Sammel-
stelle oder Recycling-Zentrum. Dies gilt für alle Länder der Europäischen
Union sowie in anderen Europäischen Ländern mit separatem Sammel-
system.
CE-KONFORMITÄTSERKLÄRUNG
Dieses Produkt entspricht der Richtlinie 2011/65/EU - RoHS.
Irrtum und technische Änderungen vorbehalten
Copyright Multiplex Modellsport 2015
Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der Multiplex
Modellsport GmbH & Co.KG

Roxxy BL-Outrunner
®
Brushless motors with Neodymium magnets are the most modern
electric power plants available. They constitute very efficient high-
torque motors with a broad power spectrum, especially in the form
of outrunner motors which need no gearbox.
Outrunner motors are capable of driving large propellers, without the
need for a gearbox, due to their special construction.
This makes them ideal for direct-drive applications.
- Maximum copper fill and high-quality Neodymium magnets for
high efficiency.
- Large precision ballraces for smooth running.
- Can be mounted by either end.
Installation advice
- Select the fixing screws length so that no damage to the motor
occurs. Use (Loctite 648) thread-lock fluid so that the screws do
not loosen in use. The thread-lock fluid must not get into the ball
bearings.
- Ensure the outrunner bell runs freely.
- Do not use damaged propellers.
- Ensure that neither dirt, water nor metal particles can enter the
inner workings of the motor.
- If the motor runs in the wrong direction, swap two the three power
cables over.
Recommended LiPo batteries
ROXXY Power LiPo-batteries
®
Specification
C50-55-100kV No. 31 4984
Voltage 12 Volt / 3 LiPo
Rotational speed 100 rpm / V
16 A (5 min)
Load current
Max. load current 18 A (60 secs.)
Dimensions Ø 50 x 46 mm
Weight approx. 290 g
Shaft diameter 6 mm
Suitable Roxxy-BL-controllers
No. Type
31 8629 930
31 8631 940-6
Suitable accessoires
Roxxy BL outrunner accessory set D 50 No. 31 9050
No. 31 4984
LiPo cellcount / Load current (A)
2-4S / 30A
2-6S / 40A
