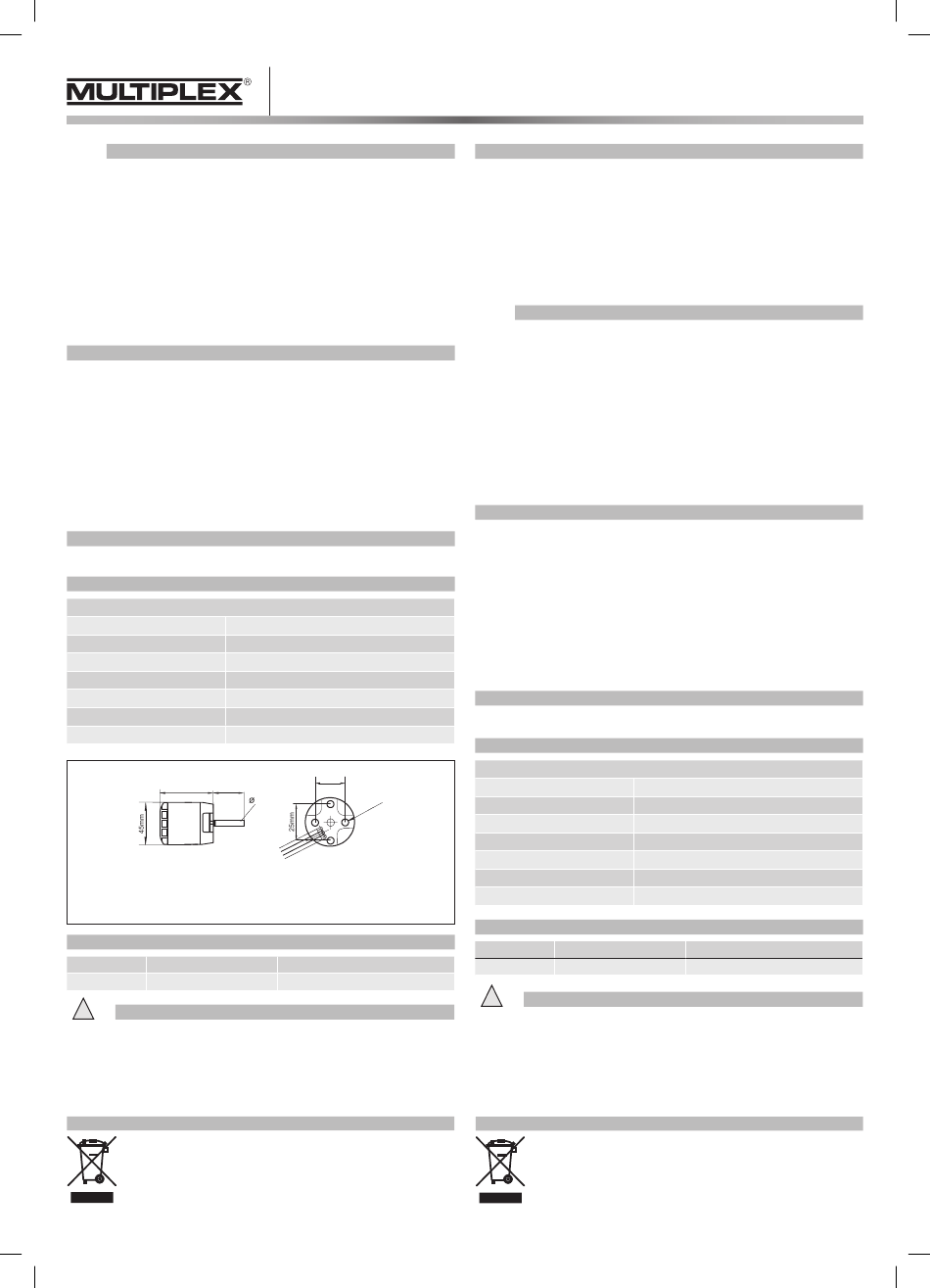

Multiplex Roxxy BL-Outrunner Notice D'utilisation

D
Roxxy BL-Outrunner
®
10-poliger Heli-Tuningmotor für Hubschrauber der Größe T-Rex
600. Mit integriertem Lüfter für optimale Kühlung. Diese Motorenva-
riante ist für den Betrieb mit 6S-12S LiPo-Akkus ausgelegt.
Brushless Motoren mit Neodym Magneten sind modernste Elektro-
Antriebe. Besonders mit Außenläufer-Motoren, die kein Getriebe
benötigen, stehen drehmomentstarke Motoren mit hohem Wirkungs-
grad über ein weites Leistungsspektrum zur Verfügung.
- Hoher Wirkungsgrad durch maximalen Kupferfüllungsgrad und
Verwendung hochwertiger Neodym-Magnete.
- Leichter Lauf durch große Präzisions-Kugellager.
Einbauhinweise
- Die Länge der Befestigungsschrauben so wählen, dass der Motor
innen nicht beschädigt werden kann. Damit sich die Schrauben
nicht ungewollt lösen, sollte Schraubensicherung (Loctite 648)
verwendet werden. Die Schraubensicherung darf nicht in die
Kugellager laufen.
- Auf freien Lauf der Außenläufer-Glocke achten.
- Darauf achten, dass weder Schmutz, Wasser noch Metallteilchen
in das Innere des Motors gelangen können.
- Bei falscher Motorlaufrichtung zwei der drei Reglerverbindungen
vertauschen.
Empfohlene LiPo - Akkus
ROXXY Power LiPo-Akkus
®
Technische Daten
F45-59-900 Heli No. 31 4667
Spannung 22-44 Volt / 6-12 LiPo
Drehzahl 900 Umin / V
Laststrom 42 A (5 Min. / 120°C)
Laststrom max. 72 A (60 Sek.)
Abmessungen Ø 45 x 57 mm
Gewicht ca. 340 g
Wellendurchmesser 6 mm
57mm 35mm
F45-59
Geeignete Roxxy-BL-Regler
Nr. Reglertyp
31 8635 9100-6
!
Sicherheitshinweise zum Betrieb des Motors
- Bei allen Arbeiten am Motor und am Regler die Anleitungen beachten, die den
Geräten beiliegen.
- Die Sicherheitshinweise und die Anleitung des LiPo-Akkus vor der Inbetrieb-
nahme genau durchlesen.
- Bei allen Montage-, Einstell- oder Wartungsarbeiten niemals in den Drehkreis
der Luftschraube geraten –Verletzungsgefahr. Ebenso darauf achten, daß sich
bei laufendem Motor keine Personen vor dem Modell aufhalten.
ENTSORGuNG
Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am
Ende ihrer Nutzungsdauer vom Hausmüll getrennt, entsorgt werden müs-
sen. Entsorgen Sie das Gerät bei Ihrer örtlichen, kommunalen Sammel-
stelle oder Recycling-Zentrum. Dies gilt für alle Länder der Europäischen
Union sowie in anderen Europäischen Ländern mit separatem Sammel-
system.
Roxxy® BL-Outrunner – Bedienungsanleitung,
Operating instructions, Notice d'utilisationo –
25mm
M3
6mm
LiPo-Zellenz./ Laststrom (A)
2-6S/ 100 A
CE-KONFORMITÄTSERKLÄRuNG
Die Bewertung des Gerätes erfolgte nach europäisch harmonisierten Richtlinien. Sie
besitzen daher ein Produkt, das hinsichtlich der Konstruktion die Schutzziele der Euro-
päischen Gemeinschaft zum sicheren Betrieb der Geräte erfüllt.
Die Konformitätserklärung des Gerätes kann bei der MULTIPLEX Modellsport GmbH &
Co.KG angefordert werden.
Irrtum und technische Änderungen vorbehalten
Copyright Multiplex Modellsport 2015
Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der Multiplex
Modellsport GmbH & Co.KG

Roxxy ® BL-Outrunner
10-pole helicopter upgrade motor for model helicopters of the T-Rex
600 size. With integral fan for optimum cooling. This version of the
motor is designed for use with 6S-12S LiPo batteries.
Brushless motors with Neodymium magnets are the most modern
electric power plants available. They constitute very efficient high-
torque motors with a broad power spectrum, especially in the form
of outrunner motors which need no gearbox.
- Maximum copper fill and high-quality Neodymium magnets for
high efficiency.
- Large precision ballraces for smooth running.
Installation advice
- Select the fixing screws length so that no damage to the motor
occurs. Use (Loctite 648) thread-lock fluid so that the screws do
not loosen in use. The thread-lock fluid must not get into the ball
bearings.
- Ensure the outrunner bell runs freely.
- Do not use damaged propellers.
- Ensure that neither dirt, water nor metal particles can enter the
inner workings of the motor.
- If the motor runs in the wrong direction, swap two the three power
cables over.
Recommended LiPo batteries
ROXXY Power LiPo-batteries
®
Specification
F45-59-900 Heli No. 31 4667
Voltage 22-44 Volt / 6-12 LiPo
Rotational speed 900 rpm / V
Load current 42 A (5 min / 120°C)
Max. load current 72 A (60 secs.)
Dimensions Ø 45 x 57 mm
Weight approx. 340 g
Shaft diameter 6 mm
Suitable Roxxy-BL-controllers
No. Type
31 8635 9100-6
!
Safety notes for operating the motor
- Whenever you are installing or otherwise handling the motor or speed control-
ler, be sure to observe the instructions supplied with those units.
- It is also important to study the instructions provided with the LiPo battery
before using them for the first time.
- Whenever you are working on the model - making adjustments, carrying out
maintenance etc. - keep well clear of the rotational plane of the propeller, as
it constitutes an injury hazard. Do not let anybody stand in front of the model
when the engine is running.
DISPOSAL
This symbol means that it is essential to dispose of electrical and elec-
tronic equipment separately from the domestic refuse when it reaches the
end of its useful life. Take your unwanted equipment to your local com-
munal collection point or recycling centre. This applies to all countries of
the European Union, and to other European countries with separate waste
collection systems.
No. 31 4667
LiPo cellcount / Load current (A)
2-6S/ 100 A
