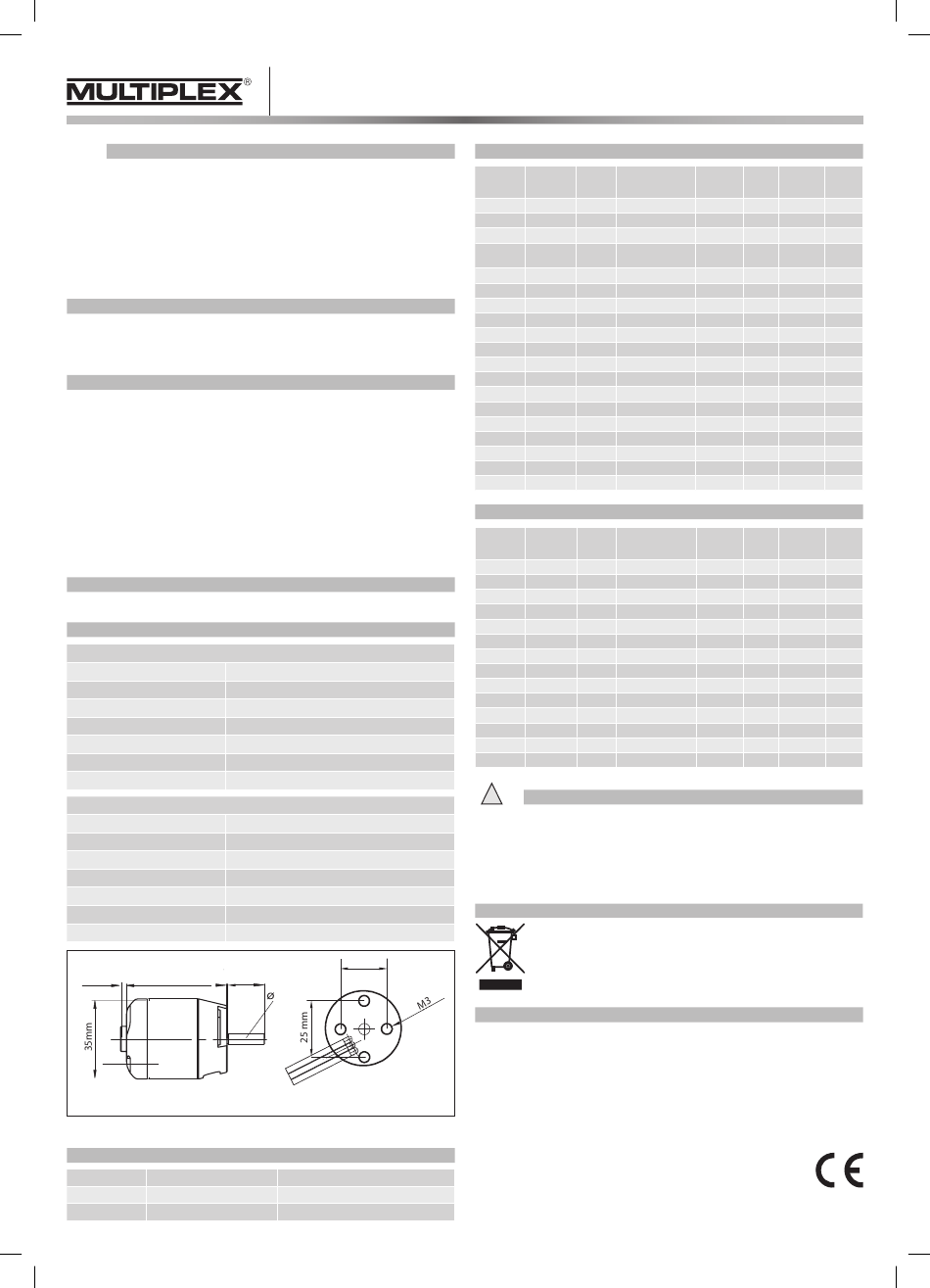

Multiplex Roxxy BL-Outrunner Notice D'utilisation

D
Roxxy BL-Outrunner
®
Neuer 14-poliger ROXXY®-BL-Außenläufer-Motor der Baureihe D,
mit dreifacher Kugellagerung. Um den Rundlauf und die Präzision
zu Verbessern, wird in der D-Motorenserie ein drittes, sogenann-
tes Dünnring-Kugellager eingesetzt. Dies verhindert ein Verwinden
der Motorglocke unter Last und sorgt für leichten Motorlauf. Diese
Motoren benötigen Bauartbedingt kein Getriebe. Es sind drehmo-
mentstarke Motoren mit hohem Wirkungsgrad über ein weites Lei-
stungsspektrum, welche große Luftschrauben antreiben können.
Anwendungsbeispiel
Für Elektrosegler bis ca. 3200 g
Scale- und Sportmodelle bis ca. 2500 g
Kunstflug- und 3-D Modelle bis ca. 1800 g
Einbauhinweise
- Die Länge der Befestigungsschrauben so wählen, dass der Motor
innen nicht beschädigt werden kann. Damit sich die Schrauben
nicht ungewollt lösen, sollte Schraubensicherung (Loctite 648)
verwendet werden. Die Schraubensicherung darf nicht in die
Kugellager laufen.
- Auf freien Lauf der Außenläufer-Glocke achten.
- Keine beschädigten Antriebsschrauben verwenden.
- Darauf achten, dass weder Schmutz, Wasser noch Metallteilchen
in das Innere des Motors gelangen können.
- Bei falscher Motorlaufrichtung zwei der drei Reglerverbindungen
vertauschen.
Empfohlene LiPo - Akkus
ROXXY ® Power LiPo-Akkus
Technische Daten
D35-50-06 850 Kv No. 31 4995
Spannung
Drehzahl
Laststrom
Laststrom max.
Abmessungen
Gewicht ca.
Wellendurchmesser
D35-50-05 1150 Kv No. 31 4996
Spannung
Drehzahl
Laststrom
Laststrom max.
Abmessungen
Gewicht ca.
Wellendurchmesser
1mm 47mm
Geeignete Roxxy-BL-Regler
Nr. Reglertyp
31 8632 950-6
31 8634 960-6
www.modellmarkt24.ch www.modellmarkt24.ch
Roxxy® BL-Outrunner – Bedienungsanleitung,
Operating instructions, Notice d'utilisation –
7-20 Volt / 2-5 LiPo
850 Umin / V
50 A (5 Min. / 120°C)
65 A (60 Sek.)
Ø 35 x 50 mm
149 g
4 mm
7-20 Volt / 2-5 LiPo
1150 Umin / V
38 A (5 Min. / 120°C)
45 A (60 Sek.)
Ø 35 x 50 mm
149 g
4 mm
25 mm
15mm
4mm
D35-50
LiPo-Zellenz./ Laststrom (A)
2-6S / 50A
2-6S / 60A
Propdatentabelle Nr. 31 4995
Spannung LiPo-Zellen Imax (A) Propeller
(V) (5 min)
7,0 2 50 17 x 8 APC_E
7,0 2 50 17 x 10 APC_E
10,5 3 50 11 x 10 APC_E
10,5 3 50 12 x 10 APC_E_
10,5 3 50 12 x 10 APC_E
10,5 3 50 13 x 6,5 APC_E
10,5 3 50 13 x 8 APC_E
10,5 3 50 14 x 7 APC_E
10,5 3 50 14 x 8,5 APC_E
14,0 4 50 10 x 8 Aeronaut_E_Prop
14,0 4 50 10 x 10 APC_E
14,0 4 50 11 x 7 APC_E
14,0 4 50 11 x 8,5 APC_E
14,0 4 50 11 x 8 APC_E
14,0 4 50 12 x 6 APC_E
14,0 4 50 13 x 4 APC_E
17,5 5 50 9 x 7,5 APC_E
17,5 5 50 9,5 x 7 Aeronaut_E_Prop
17,5 5 50 10 x 7 Aeronaut_E_Prop
Propdatentabelle Nr. 31 4996
Spannung LiPo-Zellen Imax (A) Propeller
(V) (5 min)
7,0 2 38 10 x 8 Aeronaut_E_Prop
7,0 2 38 10 x 10 APC_E
7,0 2 38 11 x 7 APC_E
7,0 2 38 11 x 8,5 APC_E
7,0 2 38 11 x 8 APC_E
7,0 2 38 12 x 6 APC_E
7,0 2 38 12 x 8 APC_E
7,0 2 38 13 x 4 APC_E
10,5 3 38 8 x 8 APC_E
10,5 3 38 9 x 5 Aeronaut_E_Prop
10,5 3 38 9,5 x 7 Aeronaut_E_Prop
10,5 3 38 10 x 5 APC_E
10,5 3 38 10 x 6 Aeronaut_E_Prop
14,0 4 38 8,5 x 6 Aeronaut_E_Prop
!
Sicherheitshinweise zum Betrieb des Motors
- Bei allen Arbeiten am Motor und am Regler die Anleitungen beachten, die den
Geräten beiliegen.
- Die Sicherheitshinweise und die Anleitung des LiPo-Akkus vor der Inbetrieb-
nahme genau durchlesen.
- Bei allen Montage-, Einstell- oder Wartungsarbeiten niemals in den Drehkreis
der Luftschraube geraten –Verletzungsgefahr. Ebenso darauf achten, daß sich
bei laufendem Motor keine Personen vor dem Modell aufhalten.
ENTSORGUNG
Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am
Ende ihrer Nutzungsdauer vom Hausmüll getrennt, entsorgt werden müs-
sen. Entsorgen Sie das Gerät bei Ihrer örtlichen, kommunalen Sammel-
stelle oder Recycling-Zentrum. Dies gilt für alle Länder der Europäischen
Union sowie in anderen Europäischen Ländern mit separatem Sammel-
system.
CE-KONFORMITÄTSERKLÄRUNG
Die Bewertung des Gerätes erfolgte nach europäisch harmonisierten Richtlinien. Sie
besitzen daher ein Produkt, das hinsichtlich der Konstruktion die Schutzziele der Euro-
päischen Gemeinschaft zum sicheren Betrieb der Geräte erfüllt.
Die Konformitätserklärung des Gerätes kann bei der MULTIPLEX Modellsport GmbH &
Co.KG angefordert werden.
Irrtum und technische Änderungen vorbehalten
Copyright Multiplex Modellsport 2015
Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der Multiplex
Modellsport GmbH & Co.KG
Multiplex Modellsport GmbH & Co. KG
Westliche Gewerbestr. 1
75015 Bretten
Germany
Multiplex Service: +49 (0) 7252 - 5 80 93 33
www.multiplex-rc.de
No. 31 4995, 31 4996
Wirkungs- U / min Laststrom
grad (%) (A)
64% 3.969 36,3
60% 3.686 41,2
71% 6.882 37,7
71% 6.816 38,8
v2
70% 6.661 41,6
72% 7.017 35,3
71% 6.880 37,7
70% 6.664 41,5
69% 6.600 42,7
79% 9.656 34,8
76% 9.265 40,5
78% 9.500 37,1
76% 9.271 40,4
76% 9.227 41,0
76% 9.236 40,9
78% 9.506 37,0
81% 12.371 36,5
82% 12.544 34,1
81% 12.185 39,1
Wirkungs- U / min Laststrom
grad (%) (A)
75% 6.813 25,6
75% 6.560 30,5
75% 6.788 26,0
75% 6.728 27,2
75% 6.634 29,0
75% 6.683 28,1
74% 6.440 32,8
75% 6.788 26,0
79% 10.353 31,7
79% 10.481 29,6
79% 10.292 32,8
79% 10.392 31,1
79% 10.339 32,0
82% 14.312 30,8
Schub
(g)
1.692
1.583
1.336
1.304
1.242
1.665
1.911
2.078
1.969
1.621
1.590
2.062
2.156
1.808
2.421
2.612
2.019
1.922
1.654
Schub
(g)
807
816
1.002
1.049
958
1.204
1.251
1.246
955
1.368
1.294
1.576
1.461
1.462
