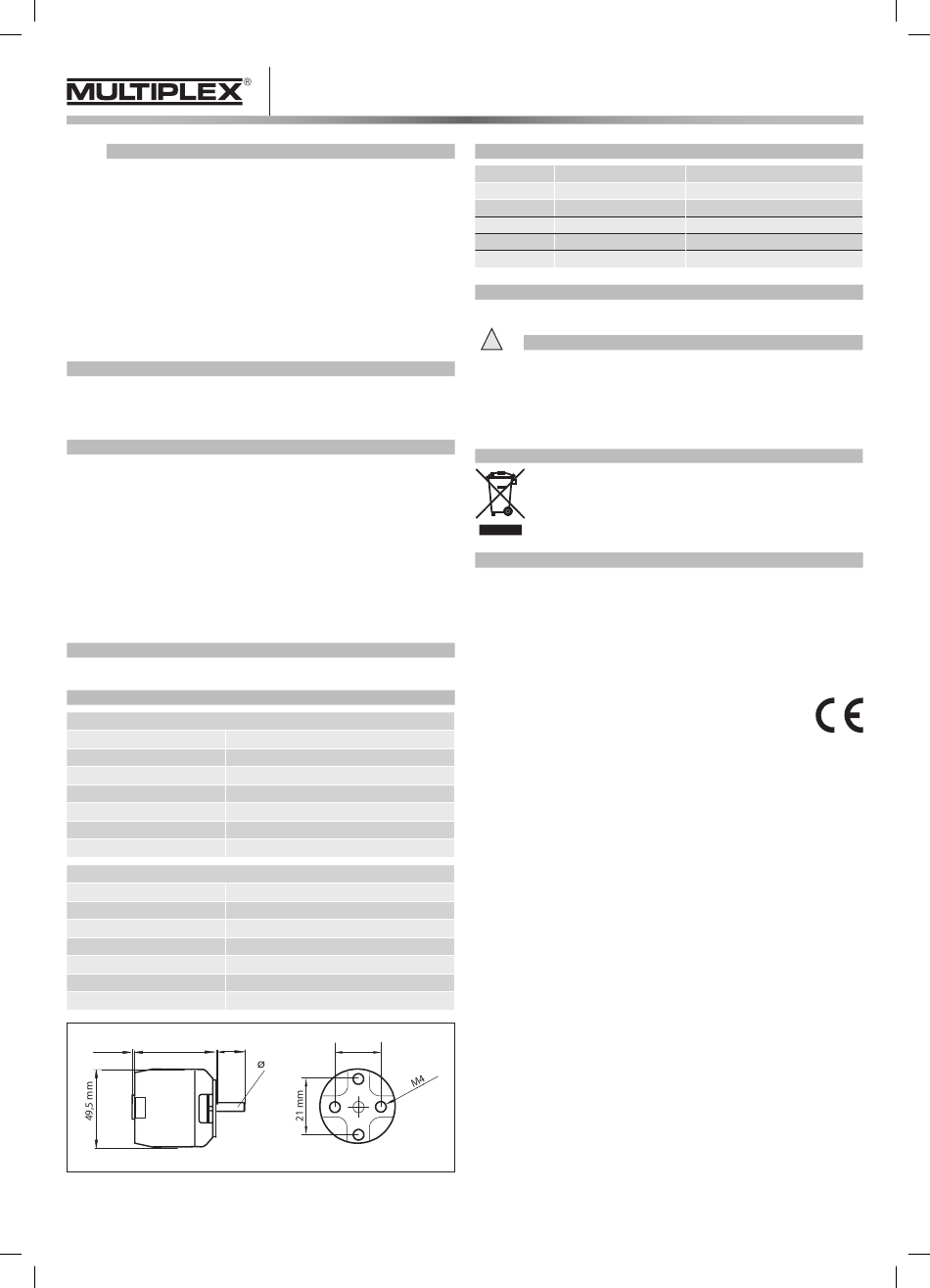

Multiplex Roxxy BL Outrunner Guide Rapide

D

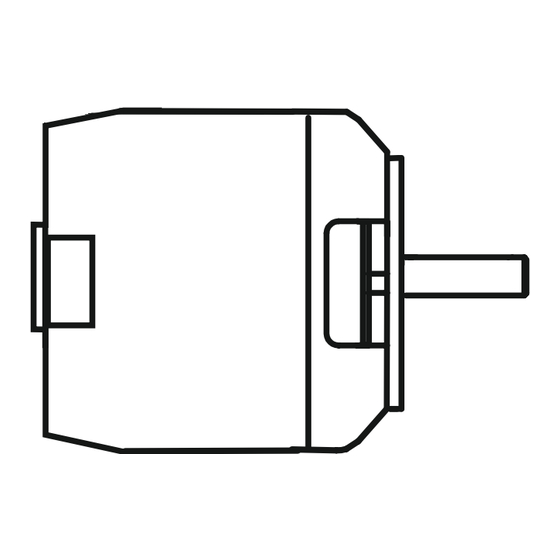

Roxxy BL-Outrunner
®
Brushless Motoren mit Neodym Magneten sind modernste Elektro-
Antriebe. Besonders mit Außenläufer-Motoren, die kein Getriebe
benötigen, stehen drehmomentstarke Motoren mit hohem Wirkungs-
grad über ein weites Leistungsspektrum zur Verfügung.
Auf Grund ihrer Bauart können Aussenläufer Motoren, ohne Ge-
triebe, große Luftschrauben antreiben.
Damit ideal für den Direktantrieb.
- Hoher Wirkungsgrad durch maximalen Kupferfüllungsgrad und
Verwendung hochwertiger Neodym-Magnete.
- Leichter Lauf durch große Präzisions-Kugellager.
- Beidseitig Montage möglich.
Anwendungsbeispiel
Für Elektrosegler bis ca. 9500 g
Scale- und Sportmodelle bis ca. 5000 g
Kunstflug- und 3-D Modelle bis ca. 3500 g
Einbauhinweise
- Die Länge der Befestigungsschrauben so wählen, dass der Motor
innen nicht beschädigt werden kann. Damit sich die Schrauben
nicht ungewollt lösen, sollte Schraubensicherung (Loctite 648)
verwendet werden. Die Schraubensicherung darf nicht in die
Kugellager laufen.
- Auf freien Lauf der Außenläufer-Glocke achten.
- Keine beschädigten Antriebsschrauben verwenden.
- Darauf achten, dass weder Schmutz, Wasser noch Metallteilchen
in das Innere des Motors gelangen können.
- Bei falscher Motorlaufrichtung zwei der drei Reglerverbindungen
vertauschen.
Empfohlene LiPo - Akkus
ROXXY ® Power LiPo-Akkus
Technische Daten
50-65-09 No. 31 4783
Spannung
Drehzahl
Laststrom
Laststrom max.
Abmessungen
Gewicht ca.
Wellendurchmesser
50-65-07 No. 31 4975
Spannung
Drehzahl
Laststrom
Laststrom max.
Abmessungen
Gewicht ca.
Wellendurchmesser
55,5 mm
1mm 20 mm
www.modellmarkt24.ch www.modellmarkt24.ch
Roxxy® BL-Outrunner – Bedienungsanleitung,
Operating instructions, Notice d'utilisation –
15-30 Volt / 4-8 LiPo
335 Umin / V
48 A (5 Min. / 120°C)
80 A (60 Sek.)
Ø 49,5 x 55,5 mm
377 g
6 mm
15-24 Volt / 4-6 LiPo
435 Umin / V
52 A (5 Min. / 120°C)
90 A (60 Sek.)
Ø 49,5 x 55,5 mm
377 g
6 mm
21 mm
6 mm
50-65
Geeignete Roxxy-BL-Regler
Nr. Reglertyp
31 8629 930
31 8631 940-6
31 8632 950-6
31 8634 960-6
31 8635 9100-6
Geeignetes Zubehör
Zubehörset Roxxy BL-Outr. D50 No. 31 9050
!
Sicherheitshinweise zum Betrieb des Motors
- Bei allen Arbeiten am Motor und am Regler die Anleitungen beachten, die den
Geräten beiliegen.
- Die Sicherheitshinweise und die Anleitung des LiPo-Akkus vor der Inbetrieb-
nahme genau durchlesen.
- Bei allen Montage-, Einstell- oder Wartungsarbeiten niemals in den Drehkreis
der Luftschraube geraten –Verletzungsgefahr. Ebenso darauf achten, daß sich
bei laufendem Motor keine Personen vor dem Modell aufhalten.
ENTSORGUNG
Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am
Ende ihrer Nutzungsdauer vom Hausmüll getrennt, entsorgt werden müs-
sen. Entsorgen Sie das Gerät bei Ihrer örtlichen, kommunalen Sammel-
stelle oder Recycling-Zentrum. Dies gilt für alle Länder der Europäischen
Union sowie in anderen Europäischen Ländern mit separatem Sammel-
system.
CE-KONFORMITÄTSERKLÄRUNG
Die Bewertung des Gerätes erfolgte nach europäisch harmonisierten Richtlinien. Sie
besitzen daher ein Produkt, das hinsichtlich der Konstruktion die Schutzziele der Euro-
päischen Gemeinschaft zum sicheren Betrieb der Geräte erfüllt.
Die Konformitätserklärung des Gerätes kann bei der MULTIPLEX Modellsport GmbH &
Co.KG angefordert werden.
Irrtum und technische Änderungen vorbehalten
Copyright Multiplex Modellsport 2015
Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der Multiplex
Modellsport GmbH & Co.KG
Multiplex Modellsport GmbH & Co. KG
Westliche Gewerbestr. 1
75015 Bretten
Germany
Multiplex Service: +49 (0) 7252 - 5 80 93 33
www.multiplex-rc.de
No. 31 4783, 314975
LiPo-Zellenz./ Laststrom (A)
2-4S / 30A
2-6S / 40A
2-6S / 50A
2-6S / 60A
2-6S / 100A
