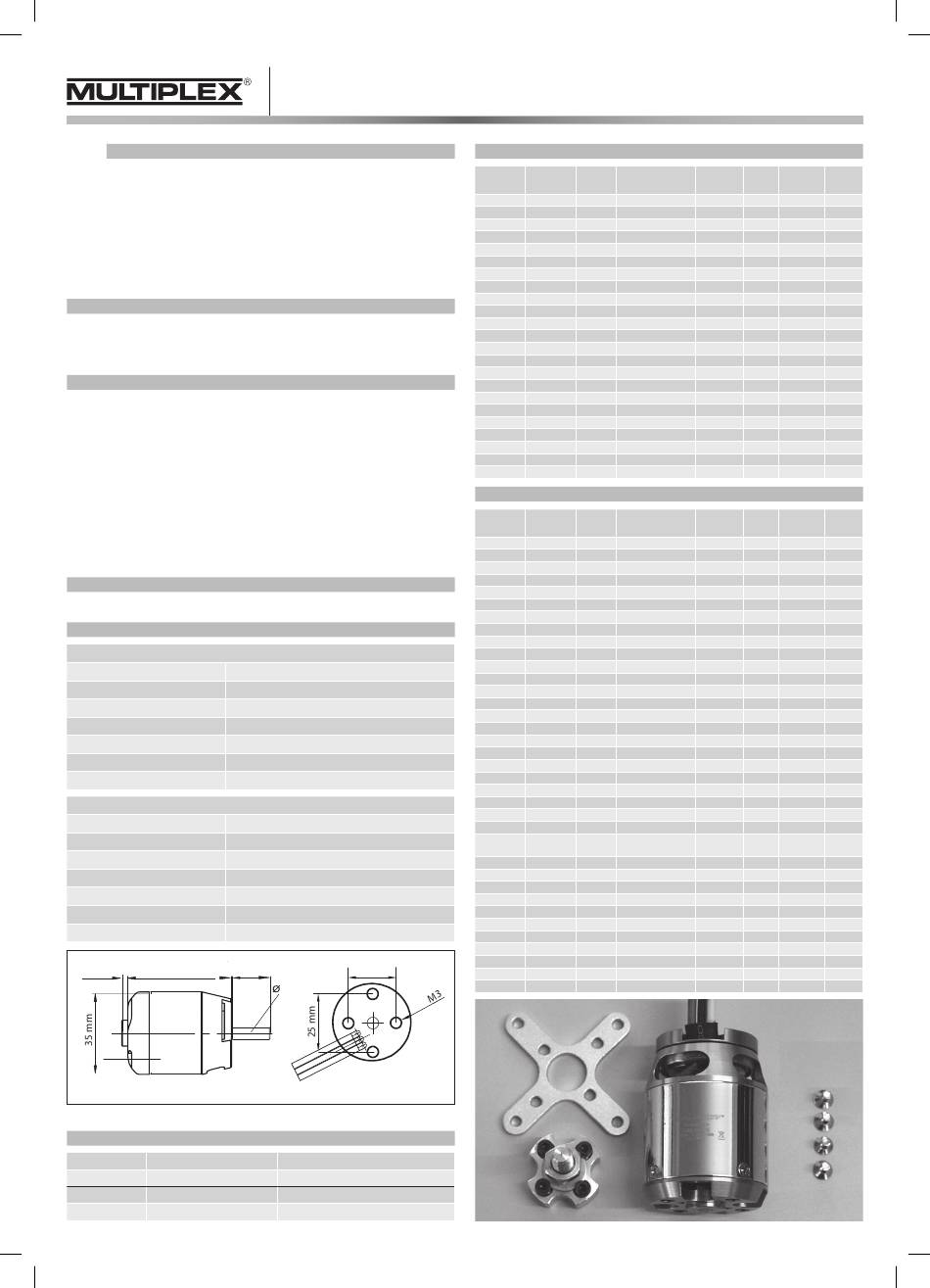

Multiplex Roxxy BL-Outrunner Notice D'utilisation

D
Roxxy BL-Outrunner
®
Neuer 14-poliger ROXXY®-BL-Außenläufer-Motor der Baureihe D,
mit dreifacher Kugellagerung. Um den Rundlauf und die Präzision
zu Verbessern, wird in der D-Motorenserie ein drittes, sogenann-
tes Dünnring-Kugellager eingesetzt. Dies verhindert ein Verwinden
der Motorglocke unter Last und sorgt für leichten Motorlauf. Diese
Motoren benötigen Bauartbedingt kein Getriebe. Es sind drehmo-
mentstarke Motoren mit hohem Wirkungsgrad über ein weites Lei-
stungsspektrum, welche große Luftschrauben antreiben können.
Anwendungsbeispiel
Für Elektrosegler bis ca. 3200 g
Scale- und Sportmodelle bis ca. 2500 g
Kunstflug- und 3-D Modelle bis ca. 1800 g
Einbauhinweise
- Die Länge der Befestigungsschrauben so wählen, dass der Motor
innen nicht beschädigt werden kann. Damit sich die Schrauben
nicht ungewollt lösen, sollte Schraubensicherung (Loctite 648)
verwendet werden. Die Schraubensicherung darf nicht in die
Kugellager laufen.
- Auf freien Lauf der Außenläufer-Glocke achten.
- Keine beschädigten Antriebsschrauben verwenden.
- Darauf achten, dass weder Schmutz, Wasser noch Metallteilchen
in das Innere des Motors gelangen können.
- Bei falscher Motorlaufrichtung zwei der drei Reglerverbindungen
vertauschen.
Empfohlene LiPo - Akkus
ROXXY ® Power LiPo-Akkus
Technische Daten
D35-55-04 900 Kv No. 31 4997
Spannung
Drehzahl
Laststrom
Laststrom max.
Abmessungen
Gewicht ca.
Wellendurchmesser
D35-55-06 590 Kv No. 31 4998
Spannung
Drehzahl
Laststrom
Laststrom max.
Abmessungen
Gewicht ca.
Wellendurchmesser
1mm 53 mm
D35-55
Geeignete Roxxy-BL-Regler
Nr. Reglertyp
31 8631 940-6
31 8632 950-6
31 8634 960-6
www.modellmarkt24.ch www.modellmarkt24.ch
Roxxy® BL-Outrunner – Bedienungsanleitung,
Operating instructions, Notice d'utilisation –
7-15 Volt / 2-4 LiPo
900 Umin / V
45 A (5 Min. / 120°C)
60 A (60 Sek.)
Ø 35 x 55 mm
178 g
4 mm
7-20 Volt / 2-5 LiPo
590 Umin / V
35 A (5 Min. / 120°C)
45 A (60 Sek.)
Ø 35 x 55 mm
178 g
4 mm
25 mm
14 mm
4 mm
LiPo-Zellenz./ Laststrom (A)
2-6S / 40A
2-6S / 50A
2-6S / 60A
Propdatentabelle Nr. 31 4997
Spannung LiPo-Zellen Imax (A) Propeller
(V) (5 min)
7,0 2 45 12 x 10 APC_E
7,0 2 45 12 x 12 APC_E
7,0 2 45 13 x 10 APC_E
7,0 2 45 14 x 7 APC_E
7,0 2 45 14 x 8,5 APC_E
7,0 2 45 14 x 10 APC_E
10,5 3 45 10 x 8 Aeronaut_E_Prop
10,5 3 45 10 x 10 APC_E
10,5 3 45 10,5 x 8 Aeronaut_E_Prop
10,5 3 45 11 x 7 APC_E
10,5 3 45 11 x 8,5 APC_E
10,5 3 45 11 x 8 APC_E
10,5 3 45 12 x 6 APC_E
10,5 3 45 12 x 8 APC_E
10,5 3 45 13 x 4 APC_E
14,0 4 45 8 x 8 APC_E
14,0 4 45 9 x 5 Aeronaut_E_Prop
14,0 4 45 9 x 7,5 APC_E
14,0 4 45 9,5 x 7 Aeronaut_E_Prop
14,0 4 45 10 x 5 APC_E
14,0 4 45 10 x 6 Aeronaut_E_Prop
14,0 4 45 10 x 7 Aeronaut_E_Prop
14,0 4 45 10,5 x 6 Aeronaut_E_Prop
Propdatentabelle Nr. 31 4998
Spannung LiPo-Zellen Imax (A) Propeller
(V) (5 min)
7,0 2 35 17 x 8 APC_E
7,0 2 35 17 x 10 APC_E
7,0 2 35 20 x 10 APC_E
10,5 3 35 12 x 10 APC_E
10,5 3 35 12 x 12 APC_E
10,5 3 35 13 x 10 APC_E
10,5 3 35 14 x 7 APC_E
10,5 3 35 14 x 8,5 APC_E
10,5 3 35 14 x 10 APC_E
10,5 3 35 15 x 8 APC_E
10,5 3 35 16 x 8 APC_E
14,0 4 35 10 x 10 APC_E
14,0 4 35 11 x 8 APC_E
14,0 4 35 11 x 10 APC_E
14,0 4 35 12 x 8 APC_E
14,0 4 35 12 x 10 APC_E_v2
14,0 4 35 12 x 10 APC_E
14,0 4 35 13 x 6 APC_E
14,0 4 35 13 x 6,5 APC_E
14,0 4 35 13 x 8 APC_E
14,0 4 35 14 x 7 APC_E
14,0 4 35 14 x 8,5 APC_E
17,5 5 35 9 x 9 APC_E
17,5 5 35 10 x 7 APC_E
10 x 8 Aeronaut_E_
17,5 5 35
Prop
17,5 5 35 10 x 10 APC_E
17,5 5 35 10,5 x 6 Aeronaut_E_Prop
17,5 5 35 10,5 x 7 Aeronaut_E_Prop
17,5 5 35 10,5 x 8 Aeronaut_E_Prop
17,5 5 35 11 x 5,5 APC_E
17,5 5 35 11 x 7 APC_E
17,5 5 35 11 x 8,5 APC_E
17,5 5 35 11 x 8 APC_E
17,5 5 35 12 x 6 APC_E
17,5 5 35 12 x 8 APC_E
17,5 5 35 13 x 4 APC_E
No. 31 4997, 31 4998
Wirkungs- U / min Laststrom Schub
grad (%) (A) (g)
75% 5.394 29,7 796
73% 5.178 35,1 1.000
74% 5.276 32,6 1.032
75% 5.376 30,1 1.307
74% 5.358 30,6 1.298
72% 5.026 38,9 1.272
82% 8.515 30,7 1.260
80% 8.247 36,7 1.270
82% 8.618 28,4 1.270
81% 8.440 32,4 1.600
81% 8.317 35,1 1.689
80% 8.259 36,4 1.461
80% 8.283 35,9 1.914
79% 8.075 40,5 1.949
81% 8.442 32,3 2.012
83% 11.609 32,4 1.217
84% 11.752 29,5 1.720
83% 11.450 35,6 1.712
83% 11.580 32,9 1.638
84% 11.646 31,6 2.009
83% 11.622 32,1 1.846
82% 11.329 38,0 1.432
81% 11.253 39,6 2.230
Wirkungs- U / min Laststrom Schub
grad (%) (A) (g)
72% 3.321 18,7 1.185
70% 3.157 22,0 1.161
64% 2.774 29,8 1.606
78% 5.365 18,5 787
77% 5.170 22,1 997
78% 5.259 20,5 1.026
78% 5.349 18,8 1.293
78% 5.333 19,1 1.285
76% 5.031 24,7 1.274
75% 4.986 25,5 1.612
72% 4.712 30,5 2.043
81% 7.353 19,4 1.017
81% 7.389 18,8 1.179
79% 6.950 26,2 1.365
81% 7.241 21,3 1.574
78% 6.896 27,1 1.336
82% 6.764 29,3 1.283
81% 7.203 22,0 1.837
80% 7.061 24,3 1.686
79% 6.948 26,3 1.955
78% 6.768 29,3 2.149
78% 6.712 30,2 2.036
85% 9.371 19,8 1.259
85% 9.420 19,1 1.447
84% 9.201 22,5 1.471
83% 8.924 26,8 1.479
85% 9.470 18,3 1.578
85% 9.419 19,1 1.502
85% 9.311 20,8 1.482
85% 9.367 19,9 1.720
84% 9.103 24,0 1.881
83% 8.952 26,4 1.992
83% 8.910 27,1 1.690
83% 8.922 26,9 2.247
81% 8.728 29,9 2.270
84% 9.107 24,0 2.377
