Mise en place
du tube d'écoulement

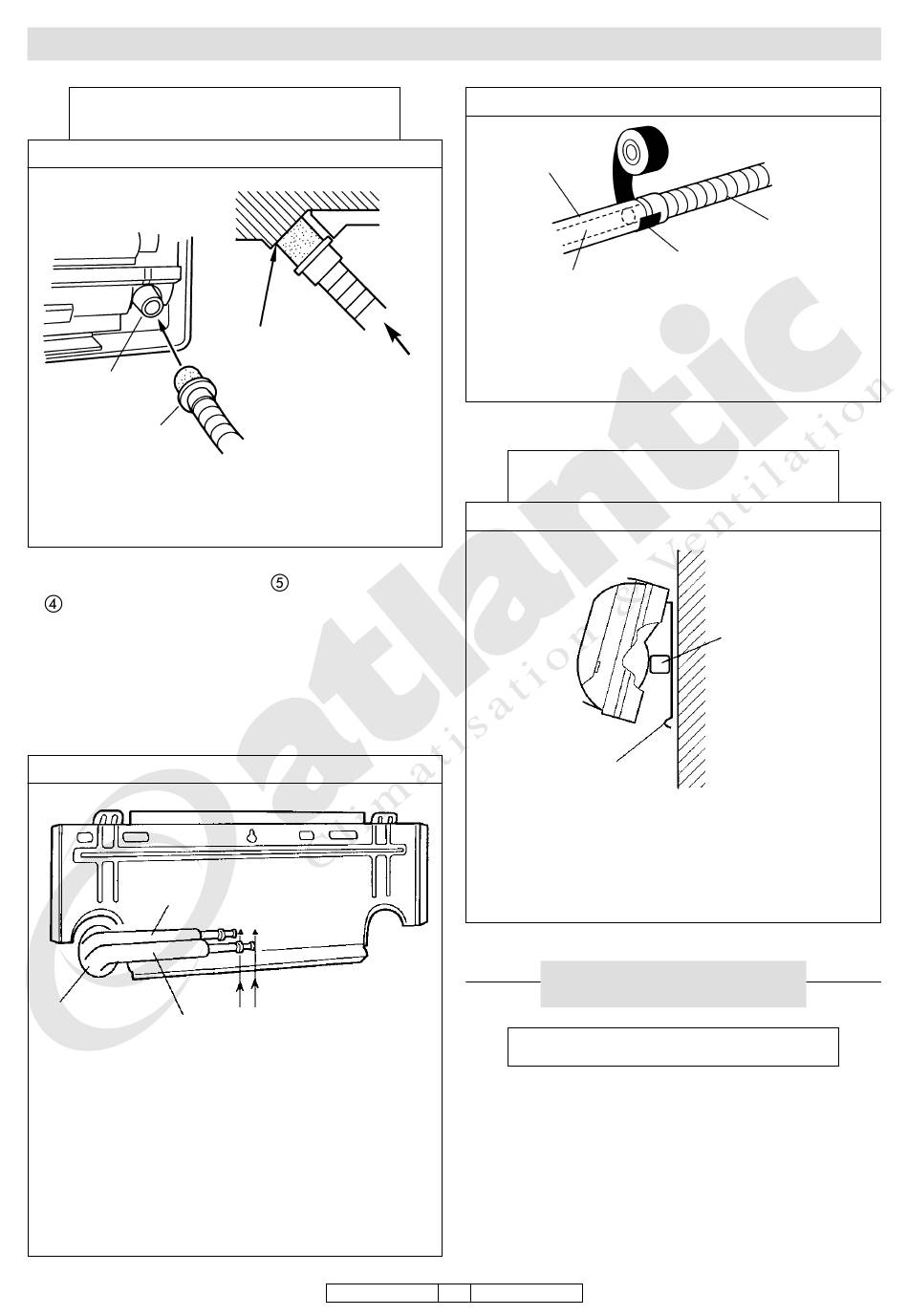

Fig. 20
Orifice du bac
Tube
d'écoulement de
l'unité intérieure
• Enfoncez le tube d'écoulement dans
l'orifice du bac à condensats.
• Pour les liaisons à gauche
, préparez la fin de la liaison comme indiqué
dans la Fig.21 (avec le repère du dosseret de
fixation comme point de départ) et mettez en
forme la liaison frigorifique.
• Cintrez la liaison frigorifique avec un rayon de
courbure de 100 mm au moins et sans la posi-
tionner à plus de 35 mm du mur.
Fig. 21
Liaison frigorifique
(petit diamètre)
Cintrez avec
Liaison frigorifique
une cintreuse
(gros diamètre)
(R=100mm)
• Lorsqu'une extension du tube d'écoule-
ment est nécessaire, protégez-la avec un
manchon isolant pour éviter la condensa-
tion.
PROCÉDURE D'INSTALLATION
Enfoncez le
tube d'écoule-
Tube
ment jusqu'à ce
d'écoule-
qu'il bute contre
ment
l'orifice
de l'unité
du bac
intérieure
et arrière gauche
Alignez les repères
FÉVRIER 2005
Fig. 22
Manchon
isolant
Tube
d'écoulement
• Enfoncez le tube d'écoulement dans
l'orifice du bac à condensats.
Mise en place de l'unité intérieure
Fig. 23
Dosseret
de fixation
• Suspendez l'unité intérieure par les
crochets hauts du dosseret de fixation.
• Insérez la cale entre l'unité intérieure et le
dosseret de fixation pour isoler le bas de
l'unité intérieure du mur.
Pour les modèles muraux
Installation du tuyau de vidange
• Prévoyez un écoulement avec une pente de
2/100 à 1/100 minimum, sans remontée, ni
siphon.
• Utilisez du tube PVC rigide pour évacuation
(diamètre extérieur 32 mm). Fixez-le à la colle
PVC dans la sortie de l'appareil.
14
NI 923 219 A/1
Tube
d'écoulement
Ruban
de l'unité
adhésif
intérieure
Cale
