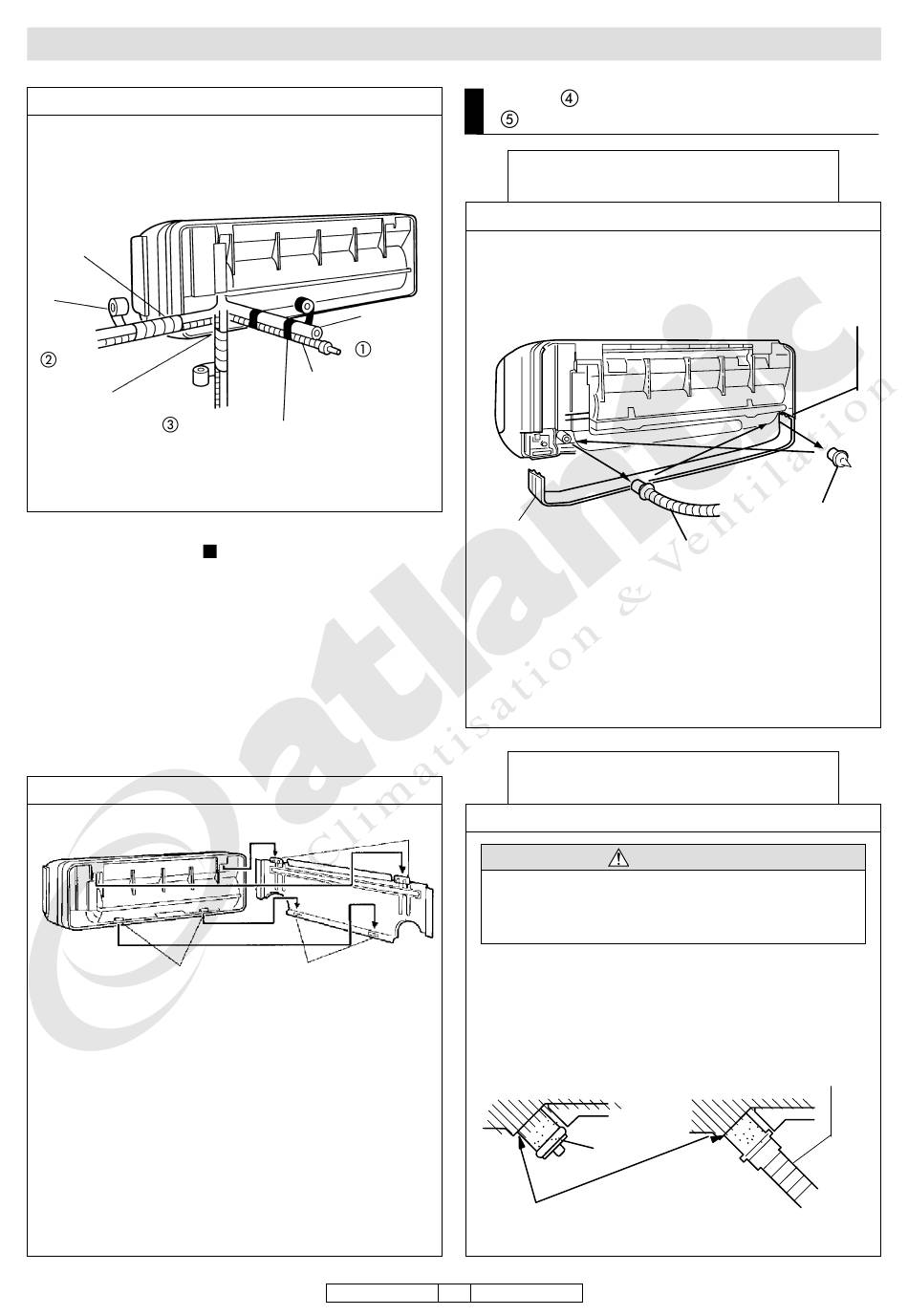

Fig. 16
Découpez le coté
de l'habillage bas
(suivant le
prédécoupage)
avec une scie
à métaux.
Ruban
vinyle
Liaison
droite
Découpez une
encoche dans
Liaison
la paroi fine
basse
de l'habillage
bas A
¶
• Passez au point
ÉLECTRIQUE DE L'UNITÉ INTERIEURE"
avant de réaliser la tuyauterie de l'unité inté-
rieure.
• Avant de passer la liaison frigorifique et le tube
d'écoulement à travers le mur, entourez les
liaisons visibles avec du ruban vinyle décoratif.
Suspendez ensuite l'unité intérieure sur les
crochets du haut du dosseret de fixation.
Fig. 17
Unité
intérieure Emplacement
des crochets
bas
Après avoir suspendu l'unité intérieure
par les crochets du haut, clipsez les
2 encoches basses dans les crochets de
l'unité intérieure en rabattant l'unité et en la
poussant contre le mur.
PROCÉDURE D'INSTALLATION
Liaison
Liaison
arrière
tube d'écoulement
de l'unité intérieure
Entourez avec
du ruban vinyle
"CABLAGE
2
Dosseret
de fixation
Crochets
du bas
FÉVRIER 2005
Pour [
Sortie arrière gauche
Sortie à gauche ]
Changement de place du tube
d'écoulement
Fig. 18
Habillage
bas A
d'écoulement
Le tube d'écoulement des condensats peut
être placé à droite ou à gauche.
Dépose du tube d'écoulement
Fig. 19
Après avoir retirer le tube d'écoule-
ment, n'oubliez pas de remettre le bou-
chon du bac à condensats.
• Déposez le capot A et enfoncez le tube
d'écoulement dans l'orifice du bac
à condensats.
Bouchon
Enfoncez le tuyau d'écoulement
et le bouchon jusqu'a ce qu'ils butent sur l'orifice
13
NI 923 219 A/1
Découpez le côté de
l'habillage bas (suivant
le prédécoupage) avec
une scie à métaux.
bouchon du bac
à condensats.
Enlevez le bou-
Tube
chon du bac à
de l'unité
condensats en
tirant sur la partie
intérieure
saillante du
bouchon avec
des pinces
ATTENTION
Tube d'écoulement de
l'unité intérieure
