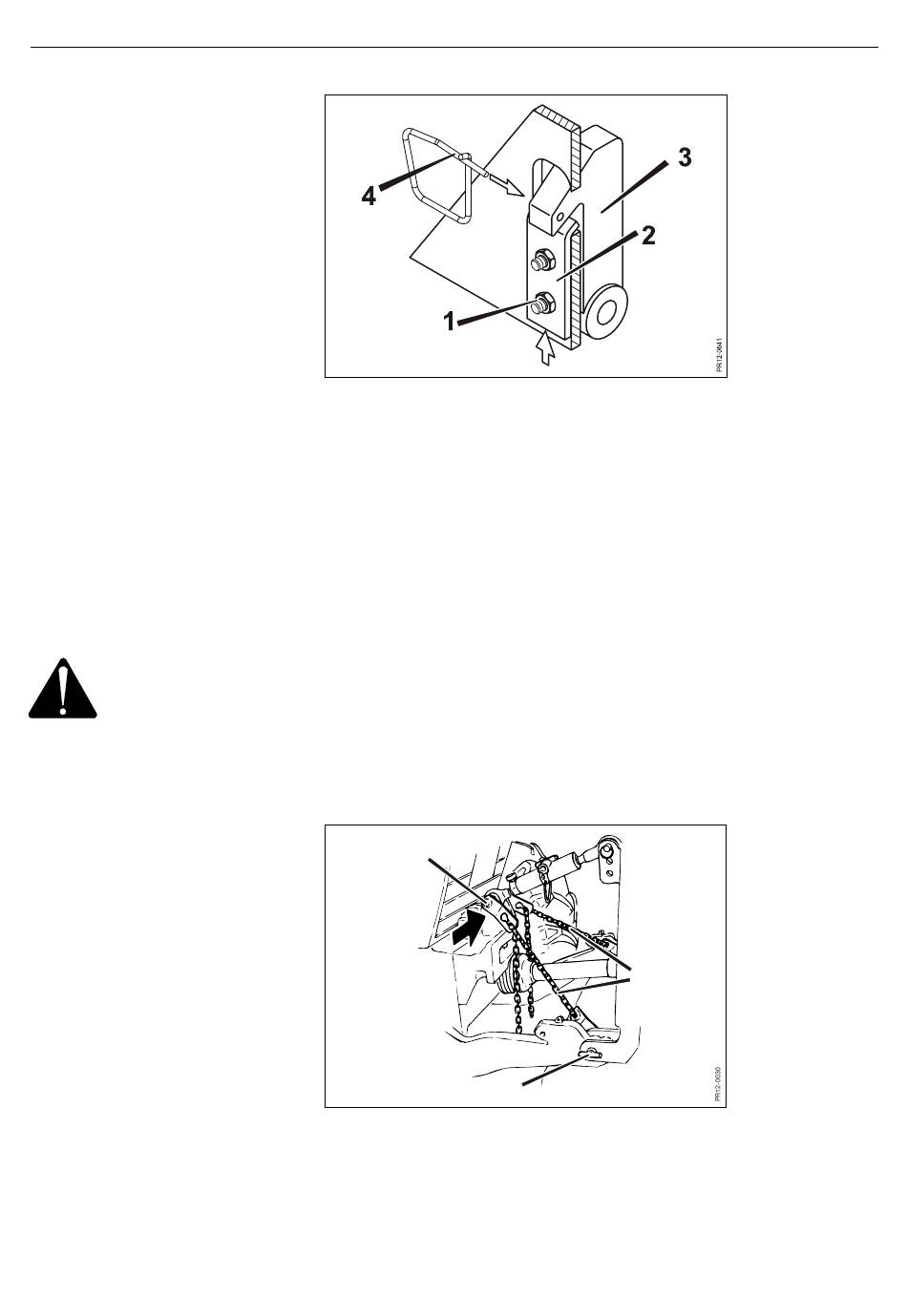

Fig. 2-4
S'il y a trop de jeu dans le système de verrouillage entre le cadre de la machine et le
triangle du tracteur, la machine peut être dételée du tracteur pendant le transport.
Pour éviter cela, le cliquet de verrouillage peut être réglé sur la plus courte distance
possible.
Le cliquet se règle en levant d'abord la machine afin qu'elle soit suspendue au cadre
du tracteur. Desserrer les écrous 1 et déplacer le loquet de blocage 2 suffisamment
près du verrou 3 pour qu'il puisse être simplement poussé avec la poignée.
IMPORTANT: Serrer les écrous et ne pas oublier de les resserrer environ toutes les
10 heures de travail.
Ne jamais oublier de sécuriser la liaison avec la goupille de sécurité 4 pour éviter une
ouverture accidentelle.
Fig. 2-5
L'extrémité supérieure des chaînes de limitation H est accrochée au point fixe
supérieur du 3
extrémité des chaînes est reliée aux 2 bras de relevage avec les axes J (du même
paquet de pièces détachées).
PIFX-093X-02 GD 3205 F/GD 3205 FM TD 0510
2. ATTELAGE ET ESSAI
Fig. 2-4
I
Fig. 2-5
ème
point avec l'axe I (du paquet de pièces détachées). L'autre
J
