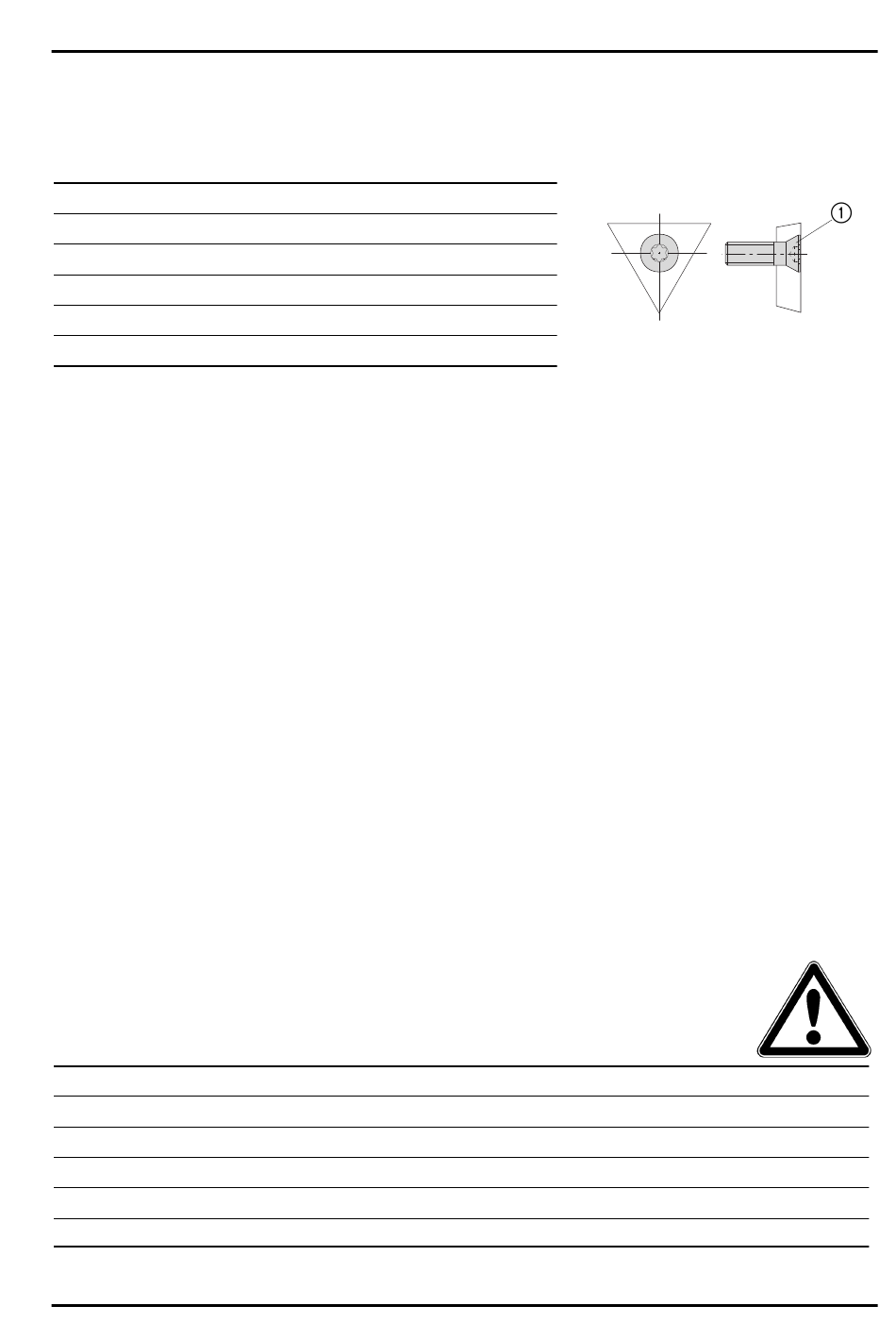

Befestigungsschrauben für Wendeschneidplatten
Wendeschneid-
Senkschraube
platten-Form
Best.-Nr.
20
115 535
21
115 676
101
115 676
103
115 672
145
415 277
161
115 676
8. Technische Daten
• Innere Kühlschmierstoffzufuhr bis zur Schneide. Zulässiger Druck max. 40 bar.
• MMS tauglich
• Arbeitstemperatur: + 10°C bis + 40° C.
• Lagertemperatur: – 10°C bis + 65° C.
• Auflösung Anzeige: 0,002 mm im Durchmesser.
• Die eingebaute Elektronik erfüllt Schutzart IP 65.
Max. zulässige Drehzahl:
• Die angegebenen Drehzahlen sind auf einen
symmetrischen Werkzeugaufbau ausgelegt.
Asymmetrische Aufbauten reduzieren die Werte
um 50%.
• Kurze Auskraglängen reduzieren Rundlauffehler
sowie Unwucht. Das erhöht die Lebensdauer der
Spindel und verbessert die Sicherheit.
• Es müssen geeignete Schutzvorrichtungen oder
Maschinenkapselungen gegen abgeschleuderte
Partikel oder Schneidenbruch vorhanden sein.
Ausdrehbereich
Ø mm
50,0 – 65,5
65,0 – 83,0
82,0 – 103,0
100,0 – 130,0
125,0 – 167,5
162,5 – 205,0
Torx-Schlüssel
(Anziehdrehmoment)
T 7 / H (0,9 Nm)
T 8 / H (1,2 Nm)
T 8 / H (1,2 Nm)
T 15 / H (3,0 Nm)
T 7 / H (0,9 Nm)
T 8 / H (1,2 Nm)
• Die erforderlichen Montage- und Befestigungs-
• Die geforderte Wuchtgüte des Maschinen-
Max. zulässige Drehzahlen beinhalten durch die
enthaltenen Fliehkraftenergien grundsätzlich
ein bestimmtes Gefahrenpotential.
Deshalb ist die Einbeziehung der Sicherheits-
aspekte unerläßlich.
Feindrehwerkzeug
Bestell-Nr.
564 034
564 045
564 046
564 047
564 048
564 049
schrauben sind vor Arbeitsbeginn auf das
richtige Anziehdrehmoment zu prüfen.
herstellers ist zu beachten!
Max. zulässige
Drehzahl in min
13.000
10.000
5.000
4.000
3.000
2.500
Deutsch
-1
7
