Deutsch

4. Bedienung

Anziehdrehmomente siehe „6. Zubehör"
und „7. Ersatzteile" ab Seite 5.

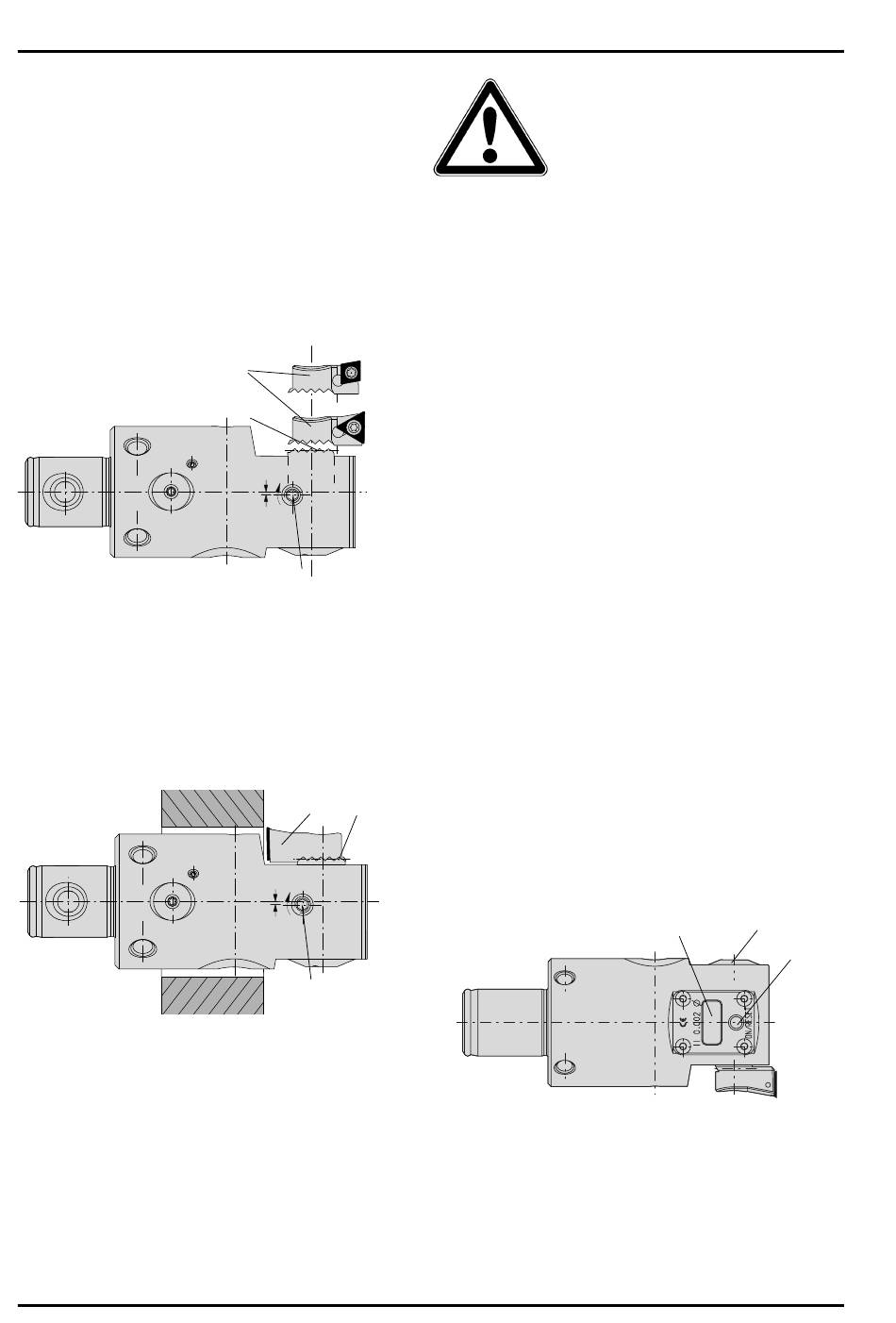

Befestigung der Plattenhalter
5
Der Schieber ist mit einer Kerbverzah-
nung versehen, so dass unterschiedliche
2
Plattenhalter einfach und schnell
befestigt werden können.
Rückwärtsbearbeitung
Zur Rückwärtsbearbeitung wird der
Plattenhalter um 180° versetzt auf den
Schieber montiert.
Beachte: die Rückwärtsbearbeitung
erfolgt bei Spindel-Linkslauf.
Klemmung
Zur Klemmung des Schiebers
Werkzeug mit einer Klemmschraube
ausgerüstet.
Bei der Zerspanung muss mit dieser
Klemmschraube der Schieber geklemmt
sein. Vor und nach jedem Verstellvor-
gang muss diese Klemmung betätigt
werden.
4
2
5
6
2 5
6
5
ist das
6
Durchmesserverstellung nicht
in geklemmtem Zustand vor-
nehmen! Beim Verstellen
keine Gewalt anwenden!
Verstellteile werden sonst beschädigt.
Durchmesserverstellung
Dieses Feindrehwerkzeug hat ein elektro-
nisches Wegmesssystem mit digitaler
7
Anzeige .
Bei der Durchmesserverstellung ist
folgende Reihenfolge zu beachten:
1. Durch Betätigung des Tasters
8
"ON/Reset" Digitalanzeige einschal-
ten. Beim Einschalten erscheint auf
dem Display die zuletzt angezeigte
Maßgröße. Automatische Abschaltung
30 Sekunden nach Beendigung des
Verstellvorganges. Max. Einschalt-
dauer 120 Sekunden.
2. Klemmschraube
3. Verstellen des Ausdrehbereichs über
Verstellschraube
Ablesen am Display. Angezeigt wird
der tatsächlich verstellte Wert im
Durchmesser am Schieber bzw. an der
Schneide. Dabei ist zu beachten: ohne
Vorzeichen = Durchmesservergröße-
rung, Minus-Vorzeichen (–) = Durch-
messerverkleinerung.
4. Klemmschraube anziehen.
Anmerkungen:
• Bei eingeschalteter Anzeige kann diese
durch nochmaliges Betätigen des
Tasters "ON/Reset" auf "0" zurückge-
setzt werden.
6
lösen.
9
und gleichzeitigem
7
9
8
