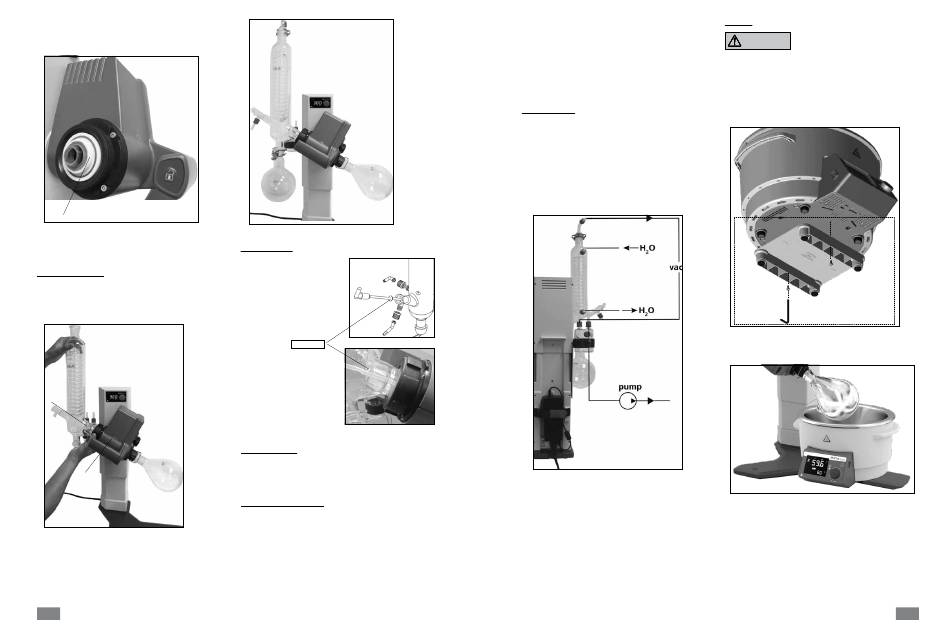

• Setzen Sie die Dichtung RV 10.8001 (U) in die Kühleraufnahme
und montieren Sie nun den Glassatz entsprechend seiner
Betriebsanleitung an das Gerät. (Fig. 16, 17 und 18)
U
Fig.16
Montieren des Kühlers
• Schieben Sie zuerst die Kunststoffmutter und anschließend den
Federring über den Flansch des Kühlers (V).
• Positionieren Sie den Kühler am Rotationsantrieb (W) und ziehen
Sie die Überwurfmutter handfest an. (Fig.17)
V
W
Fig.17
• Befestigen Sie den Auffangkolben und die Schlauchverbindungen,
wie dargestellt. Beachten Sie die Betriebsanleitung des
Glassatzes. (Fig.18)
12
Fig.18
Montage Scheibe
Fig.19a
Tropfkante
Hinweis: Achten Sie auf die
korrekte Lage der Scheibe.
Fig.19b
Demontage Kühler
• Verwenden Sie den mitgelieferten Ringschlüssel zum Lösen einer
festsitzenden Überwurfmutter.
• Lösen Sie die Überwurfmutter durch Drehen gegen den
Uhrzeigersinn.
Beschreibung Sonderkühler
(Siehe Produkte / Zubehör zu www.ika.com)
• RV 10.3 Vertikal-Intensivkühler mit Verteilerstück
Mit Doppelmantel ausgeführter Vertikal-Intensivkühler,
ermöglicht besonders effiziente Kondensationen.
Auch in beschichteter Ausführung erhältlich (RV 10.30)
• RV 10.4 Trockeneiskühler
Trockeneiskühler zur Destillation von tiefsiedenden
Lösungsmitteln.
Kühlung durch Trockeneis, kein Kühlwasser notwendig,
maximale Kondensation durch tiefe Temperaturen.
Auch in beschichteter Ausführung erhältlich (RV 10.40)
• RV 10.5 Vertikalkühler mit Verteilerstück und Absperrventil
für die Rückflussdestillation
Auch in beschichteter Ausführung erhältlich (RV 10.50)
• RV 10.6 Vertikal - Intensivkühler mit Verteilerstück und
Absperrventil für die Rückflussdestillation
Mit Doppelmantel ausgeführter Vertikal - Intensivkühler,
ermöglicht besonders effiziente Rückflussdestillationen.
Auch in beschichteter Ausführung erhältlich (RV 10.60)

Verschlauchung

• Schließen Sie die Wasserschläuche (H O) nach
2
Gegenstromprinzip am Kühler an. (Fig. 20)
• Verlegen Sie die Vakuumverbindungen zu Kühler, Woulff'sche
Flasche, Vakuumcontroller mit Ventil sowie Vakuumpumpe.
• Schließen Sie den Vakuumschlauch (vac) am Kühler immer an
der höchsten Stelle an, um Lösemittelverluste durch Absaugen
zu vermindern.
• Verwenden Sie hierzu laborübliche Vakuumschläuche mit
Innendurchmesser 8 mm und 5 mm Wandstärke (siehe Zubehör).
Fig. 20

Heizbad

Beachten Sie die Betriebsanleitung des
VORSICHT
Heizbades, Kapitel „Bedienung"!
• Montieren des Fußes an das Heizbad
Für den Betrieb des Heizbades in Kombination mit dem RV 8 muss die
beiligende Fußplatte an das Heizbad montiert werden!
Achtung: Der Betrieb eines mit einer Fußplatte ausgestatteten
Heizbades in Kombination mit einem anderen Rotationsverdampfertyp
ist nicht gestattet!
dem
Fig. 21
• Stellen Sie das Heizbad auf die Stellfläche des Rotationsantriebes
und schieben sie es in die linke Position. (Fig. 22)
Fig. 22
13
