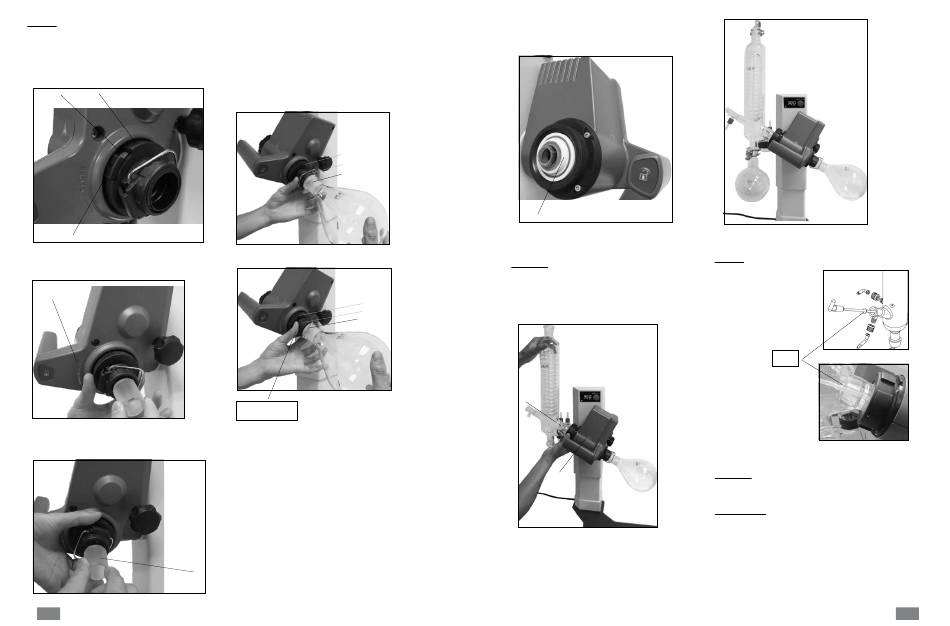

玻璃组件
注意： 请参考玻璃组件的使用说明以保证安全操作实验室玻
璃组件！
• 通过锁定按钮(P)可将锁定装置(O)锁定或解锁。
如果红色标记(Q)可见， 那么锁定装置则处于解锁状态； 如果
红色标记(Q)不可见， 那么锁定装置则处于锁定状态。
分别推动锁定按钮(P)至两末端可锁定或解锁锁定装置(O)。
Q O
P
Fig.14a
• 逆时针转动锁定装置 (O) 60° 从而打开锁定装置。 此时红色
标记 (Q) 可见。
见标示:
"CLOSE"
Fig.14b
• 将蒸气管 (R) 安装到位。
• 顺时针转动锁定装置 (O) 60°进行锁定。
R
Fig.14c
86
• 推动锁定按钮(P)至末端， 此时红色标记(Q)应被覆盖并处于
隐藏状态。
• 蒸气管不得拉出！
• 检查蒸气管是否正确地轴向锁定。
• 请保持红色标记(Q)处于隐藏状态。
安装 & 移除蒸发瓶 / 推出机械装置
O
S
R
Fig.15a
O
S
T
Fig.15b
顺时针 () 拧紧
逆时针 () 拧松
安装蒸发瓶：
- 将蒸发瓶放入蒸气管 (R) (Fig.15a)
- 逆时针旋转带固定夹 (S) 的塑料螺母 (P) 直至固定夹可以扣
在法兰上。 (Fig. 15b)
- 此时， 顺时针旋转塑料螺母 (P) 直至固定夹紧紧扣住法兰。 旋
转时， 请按住蒸气管上的锁定装置(O)。
移除蒸发瓶
- 按住锁定装置 (O) 并逆时针旋转塑料螺母以将螺母拧松。 拧
松螺母后可松开被固定夹紧紧固定的蒸发瓶。
- 握住法兰上的蒸发瓶并打开固定夹的夹爪。
- 移除蒸发瓶。
- 检查蒸气管是否处于锁定状态！
• 按照安装说明将 RV 10.8001 冷凝管密封圈 (U) 置于冷凝管
插孔上并安装玻璃组件。 (Fig. 16, 17 和 18)
U
Fig.16
安装冷凝管
• 安装接管螺母在冷凝管上， 随后将弹簧圈安装在冷凝管 (V)
的法兰上。
• 将冷凝管安装在旋转机构 (W) 上并手动拧紧螺母。 (Fig.17)
V
W
Fig.17
• 如图所示安装接收瓶并连接软管接头。 请同样参考玻璃组件
的使用说明。 (Fig.18)
Fig.18
安装垫圈
防回流
Fig.19a
垫圈
注意： 请注意垫圈的正确安装
位置。
Fig.19b
拆下冷凝管
• 使用随机附送的梅花扳手松开拧紧的接管螺母。
• 逆时针转动以松开接管螺母。
特殊冷凝管描述
(见 www.ika.com中的产品/选配件)
• RV 10.3 竖直加强型冷凝管(带歧管)
竖直带夹套加强冷凝设计， 适用于高效冷凝处理。
可根据需要提供镀防爆膜型号(RV 10.30)。
• RV 10.4 干冰冷凝管
干冰冷凝管用于低沸点溶剂的蒸馏。
冷凝管使用干冰冷却， 无需冷凝水。 由于温度低， 可实现最大
程度的冷凝。
可根据需要提供镀防爆膜型号(RV 10.40)。
