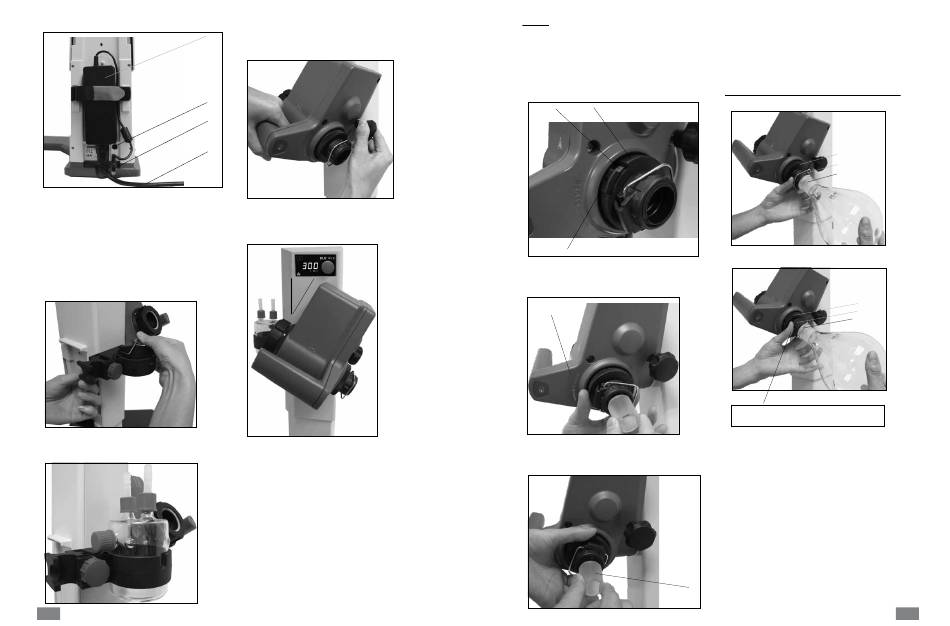

3.) Fixer l'alimentation à découpage. (Fig. 9)
K
N
M
L
Fig. 9
• Placez l'adaptateur secteur (K) à l'arrière. Fixez-le à l'aide de la
bande Velcro en appuyant bien les deux pattes sur l'adaptateur.
La bande Velcro ne doit pas se trouver sous l'adaptateur secteur.
• Branchez le connecteur basse tension (M) à la prise de
raccordement (N). (Fig. 9)
• Branchez le câble secteur (L) sur l'adaptateur secteur et
raccordez-le au secteur.
• Contrôlez que l'alimentation en tension est correcte.
4.) Montez le support (Fig.10)
Fig.10
5.) Placez le flacon et montez les raccords de flexibles
fournis sur le flacon. (Fig. 11)
Fig.11
40
6.) Ajustez l'angle de l'entraînement. (Fig. 12)
• Desserrez le dispositif de serrage pour régler l'angle de
l'entraînement de rotation du côté droit du dispositif de levage
en tournant le bouton dans le sens inverse des aiguilles d'une
montre.
Fig.12
7.) Placez l'entraînement à un angle de 30° env. (Fig. 13)
30°
Fig.13
• Bloquez ensuite l'entraînement de rotation en serrant la vis à
poignée dans le sens horaire.
Verrerie
Remarque: S'il vous plaît lire les instructions de fonctionnement
de la verrerie pour la manipulation de verrerie de laboratoire !
• Un bouton de verrouillage (P) permet de verrouiller ou
déverrouiller le dispositif de verrouillage (O).
Si une marque rouge (Q) apparaît, le dispositif de verrouillage
est déverrouillé, autrement il est verrouillé.
Pour verrouiller ou déverrouiller le dispositif de verrouillage (O),
appuyer sur le bouton de verrouillage (P) jusqu'à sa position finale.
Q
O
P
Fig.14a
• Ouvrez le dispositif d'arrêt (O) de la tête d'entraînement en
tournant à 60° dans le sens inverse des aiguilles d'une montre.
Une marque rouge (Q) apparaîtra.
Voir indication:
„CLOSE"
Fig.14b
• Insérez la traversée de vapeur (R) jusqu'en butée.
• Verrouillez ensuite ce dispositif (O) d'arrêt en tournant à 60°
dans le sens des aiguilles d'une montre.
R
Fig.14c
• En poussant le bouton de verrouillage (P) jusqu'à sa position
finale, la marque rouge (Q) devrait être couverte et invisible.
• Le tube de vapeur ne peut pas être retiré !
• Contrôlez le dispositif d'arrêt axial de le tube de vapeur.
• La marque rouge (Q) doit rester invisible.
Monter & Retirer le ballon d'évaporation / Dispositif de déblocage
O
S
R
Fig.15a
O
S
T
Fig.15b
Tournez en sens horaire () pour moulants
Tourner dans le sens antihoraire() pour desserrer moulante
Monter le ballon d'évaporation:
- Placer le ballon d'évaporation sur le tube de vapeur (R). (Fig.15a)
- Tournez l'écrou en plastique (P) avec le collier (S) dans le sens
inverse des aiguilles d'une montre jusqu'à ce que le collier
repose sur la bride. (Fig. 15b)
- Tournez maintenant l'écrou en plastique dans le sens des
aiguilles d'une montre jusqu'à ce que le collier serre bien la
bride. Maintenez pour cela le dispositif d'arrêt (O) du conduit
de vapeur.
Retirer le ballon d'évaporation:
- Maintenez le dispositif d'arrêt (O) et desserrez l'écrou en plastique
en tournant dans le sens inverse des aiguilles d'une montre. Le
ballon d'évaporation coincé est de cette manière desserré.
- Maintenez le ballon d'évaporation au niveau de la bride et ouvrez
l'étrier du collier.
- Retirez le ballon d'évaporation.
- Vérifiez que le dispositif d'arrêt du conduit de vapeur est toujours
fermé !
