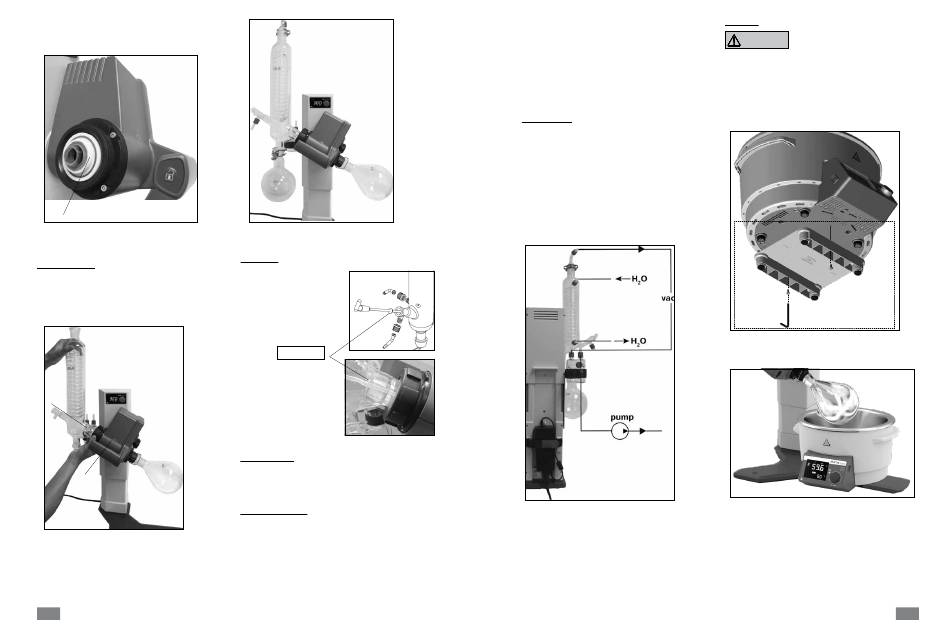

Tömlőrendszer; Fűtőfürdő - IKA RV 8 Mode D'emploi

• Helyezze az RV 10.8001 (U) tömítést a hűtőtartóba, és szerelje
fel az üvegedényt az üzemeltetési útmutatóban foglaltaknak
megfelelően a készülékre. (Fig. 16, 17 és 18)
U
Fig.16
A hűtő felszerelése:
• Először tolja rá a hűtő karimájára (V) a műanyag anyacsavart és
ezt követően a rugós alátétgyűrűt.
• Pozícionálja a hűtőt a forgó hajtáson (W) és kézzel húzza meg
a hollandi anyát. (Fig. 17)
V
W
Fig.17
• Rögzítse a gyűjtőlombikot és a tömlőcsatlakozásokat az ábrán
látható módon. Vegye figyelembe az üvegedény üzemeltetési
útmutatóját. (Fig. 18)
72
Fig.18
Szerelőalátét
Csepegtető él
Fig.19a
Megjegyzés: Ügyeljen az alátét
pontos elhelyezkedésére.
Fig.19b
A hűtő kiszerelése
• Az erősen meghúzott hollandi anya meglazításához használja
a készülékkel együtt szállított csillagkulcsot.
• Az óramutató járásával ellentétes irányban történő elforgatásával
lazítsa meg a hollandi anyát.
A speciális hűtő leírása
(Lásd termékek/tartozékok, www.ika.com)
• RV 10.3 függőleges intenzív hűtő elosztó idommal
A kettős köpennyel gyártott függőleges intenzív hűtő különösen
hatásos kondenzációt tesz lehetővé.
Bevonattal ellátott kivitelben is kapható (RV 10.30)
• RV 10.4 szárazjeges hűtő
Szárazjeges hűtő alacsony forráspontú oldószerek lepárlásához.
A hűtés szárazjéggel történik, hűtővíz nem szükséges,
a kondenzáció a mély hőmérsékleteknek köszönhetően a lehető
legnagyobb mértékű.
Bevonattal ellátott kivitelben is kapható (RV 10.40)
• RV 10.5 függőleges hűtő elosztó idommal és elzárószeleppel
reflux desztillációhoz
Bevonattal ellátott kivitelben is kapható (RV 10.50)
• RV 10.6 függőleges intenzív hűtő elosztó idommal és
elzárószeleppel reflux desztillációhoz
A kettős köpennyel gyártott függőleges intenzív hűtő különösen
hatásos reflux desztillációt tesz lehetővé.
Bevonattal ellátott kivitelben is kapható (RV 10.60)
Tömlőrendszer
• Csatlakoztassa a víztömlőket (H O) a hűtőre az ellenáram elve
2
alapján. (20. ábra)
• Kösse a vákuumcsatlakozásokat a hűtőre, a Woulff palackra,
a szeleppel ellátott vákuumszabályozóra, valamint a vákuumszi-
vattyúra.
• A vákuumtömlőt (vac) mindig a legmagasabb ponton kösse
a hűtőre, hogy elkerülje az elszívás miatt fellépő oldószerveszte-
séget.
• Ehhez alkalmazzon a laboratóriumokban szokásosan használt,
8 mm belsőátmérőjű és 5 mm falvastagságú vákuumtömlőket
(lásd a tartozékokat).
Fig. 20
Fűtőfürdő
Vegye figyelembe a fűtőfürdő használati
VIGYÁZAT
utasítását, amely a „Kezelés" c. fejezet-
ben található!
• Talpak felszerelése a fűtőfürdőre
A fűtőfürdő és az RV 8 megfelelő együttes működéséhez fel kell
szerelni a készülékkel együtt szállított talplemezt
Figyelem: Talplemezzel felszerelt fűtőfürdő és egy másik típusú
rotációs párologtató együttes működtetése nem megengedett!
Fig. 21
• Helyezze a fűtőfürdőt a forgó hajtás felállítási helyére és
csúsztassa el balra. (Fig. 22)
Fig. 22
73
