Suitable Roxxy-BL-controllers
No.
Type
31 8645
810
31 8646
820
31 8627
908
31 8628
918
31 8630
930-6
Shippropeller Data No. 31 4987
Voltage (V)
No. of cells
Shippropeller
11,1
3S-LiPo
30 mm 3-Blatt
!
Safety notes for operating the motor
- Whenever you are installing or otherwise handling the motor or speed control-
ler, be sure to observe the instructions supplied with those units.
- It is also important to study the instructions provided with the LiPo battery
before using them for the first time.
- Whenever you are working on the model - making adjustments, carrying out
maintenance etc. - keep well clear of the rotational plane of the propeller, as
it constitutes an injury hazard. Do not let anybody stand in front of the model
when the engine is running.
DISPOSAL
This symbol means that it is essential to dispose of electrical and elec-
tronic equipment separately from the domestic refuse when it reaches the
end of its useful life. Take your unwanted equipment to your local com-
munal collection point or recycling centre. This applies to all countries of
the European Union, and to other European countries with separate waste
collection systems.
CE CONFORMITY DECLARATION
This product is compliant with directive 2011/65/EU - RoHS.
Errors and omissions excepted.
Technical modifications reserved.
Copyright Multiplex Modellsport 2015
Duplication and copying of the text, in whole or in part, is only permitted with the prior written
approval of Multiplex Modellsport GmbH & Co.KG
Multiplex Modellsport GmbH & Co. KG
Westliche Gewerbestr. 1
75015 Bretten
Germany
Multiplex Service: +49 (0) 7252 - 5 80 93 33
www.multiplex-rc.de
ROXXY
sans balais à induit externe
®
Moteurs modernes 14 pôles, ROXXY® sans balais à induit externe,
pour modèles de bateaux. Ces moteurs, du fait de leur conception,
ne necessitent pas de mécanisme. Il s'agit de moteurs possédant un
couple impressionnant avec un énorme rendement et un spectre de
performances très vaste, susceptible d'entraîner de grandes hélices
de bateaux.
Exemple d'application
Modèles de bateaux de 1500g
Consignes de mise en place
- Sélectionner les vis de fixation de manière à ne pas endommager
le moteur à l'intérieur.
- Veiller à ce que l'induit externe en cloche puisse tourner librement.
- Ne pas utiliser d'hélice endommagée toriques défectueux.
- Veiller à ce qu'aucune impureté ou particule métallique ne puisse
s'introduire dans l'intérieur du moteur.
- Si le moteur ne tourne pas dans le bon sens, intervertir deux des
trois connexions du variateur.

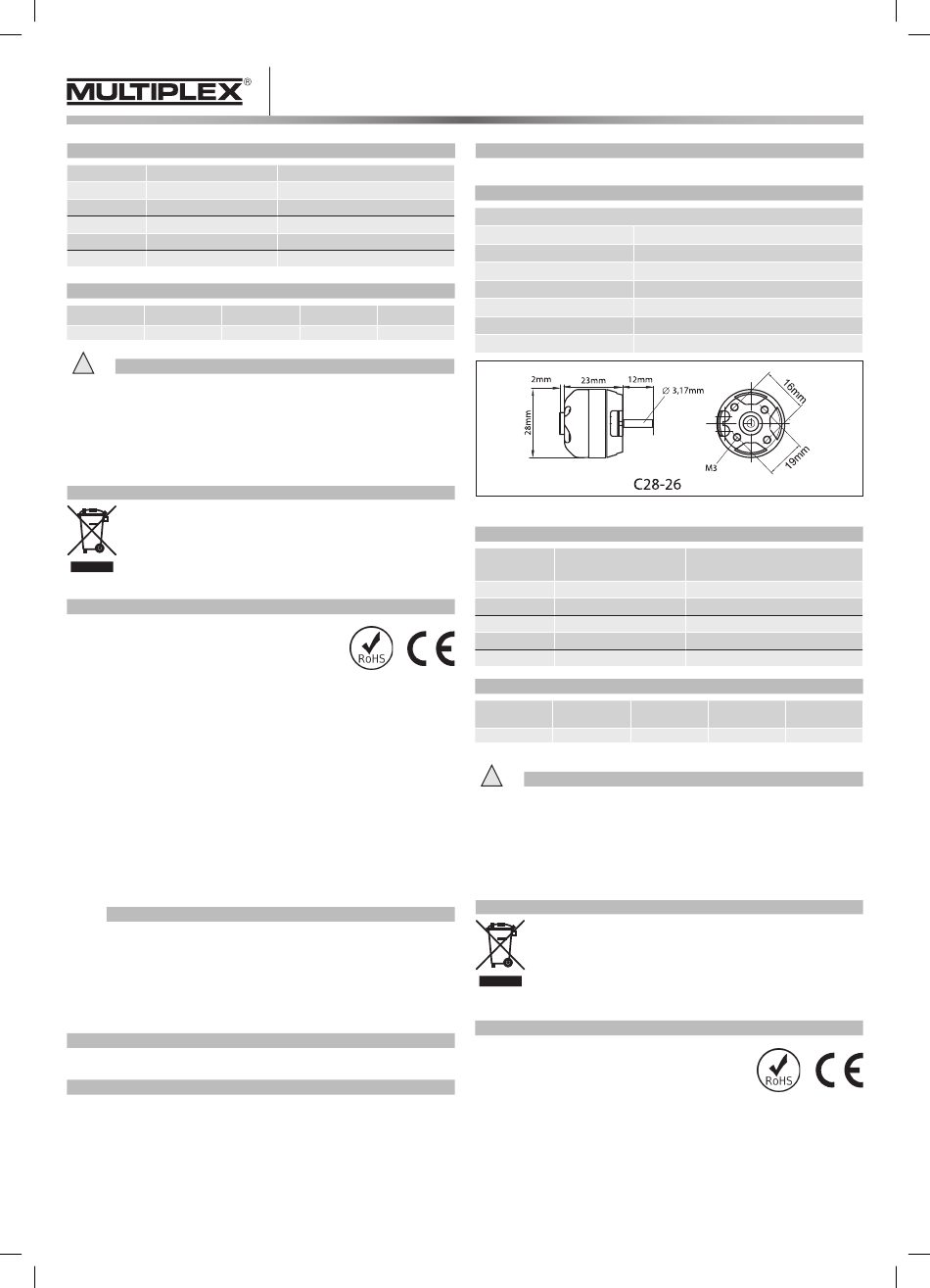

Roxxy® BL-Outrunner – Bedienungsanleitung,
Operating instructions, Notice d'utilisation –
LiPo cellcount / Load current (A)
3S / 10A
3S / 20A
3S / 8A
3S / 18A
6S / 30A
Load current (A)
Static thrust (g)
1,9
300
Accus LiPo recommandés
Accus ROXXY
Power LiPo
®
Caractéristiques techniques
C28-26-800kV réf. 31 4987
Tension
10-25 volts / 3-6 éléments LiPo
Régime
800 tr/min / V
6 A (5 min.)
Courant de charge
Courant de charge max.
8 A (60 s)
Encombrement
Ø 28 x 23 mm
Poids approx.
45 g
Diamètre de l'arbre
3,17 mm
Arbres de rechange #31 2826
Variateur Roxxy sans balais approprié
Réf.
Type de variateur
31 8645
810
31 8646
820
31 8627
908
31 8628
918
31 8630
930-6
Vis de bateau Données réf. 31 4987
Gamme de tensi-
Nombre
Vis de bateau
ons (V)
d'éléments
11,1
3S-LiPo
30 mm 3-Blatt
!
Consignes de sécurité pour la mise en oeuvre du moteur
- Consultez les notices référentes pour les travaux relatifs au moteur ou au
contrôleur.
- Lisez également les instructions relatives aux accus LiPo avant leur mise en
service
- Ne jamais engager la main dans le plan de rotation de l'hélice au cours des
travaux de montage, de réglage ou de maintenance – risque de blessure. Veiller
également, lorsque le moteur tourne, que personne ne se trouve au voisinage
du modèle.
MISE AU REBUT
Ce symbole signifie que les appareils électriques et électroniques irré-
parables ou en fin de cycle d'exploitation doivent être mis au rebut non
pas avec les ordures ménagères mais dans les déchetteries spécialisées.
Portez-les dans les collecteurs communaux appropriés ou un centre de
recyclage spécialisé. Cette remarque s'applique aux pays de la Commu-
nauté européenne et aux autres pays européens pourvus d'un système
de collecte spécifique.
DÉCLARATION DE CONFORMITÉ CE
Le produit est conforme aux directives 2011/65/EU - RoHS.
Sous réserve d'erreur d'impression et de modification technique
Copyright Multiplex Modellsport 2015
La copie et la reproduction, même partielles, sont soumises à l'autorisation écrite de la Sté
Multiplex Modellsport GmbH & Co.KG
Multiplex Modellsport GmbH & Co. KG
Westliche Gewerbestr. 1
75015 Bretten
Germany
Multiplex Service: +49 (0) 7252 - 5 80 93 33
www.multiplex-rc.de
No. 31 4987
Nbre d'éléments LiPo /
Courant de charge (A)
3S / 10A
3S / 20A
3S / 8A
3S / 18A
6S / 30A
Courant de charge
Poussée de place
(A)
(g)
1,9
300
