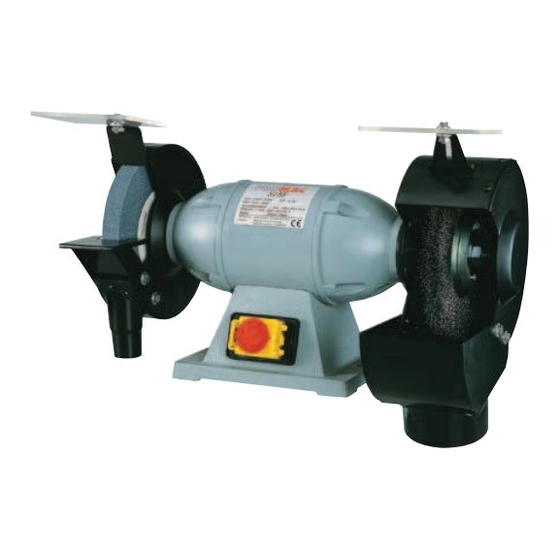

Doppelschleifmaschine
Touret meule/brosse
Bedienungsanleitung
Index
2
CE-Konformitätszertifikat
3 - 4
Sicherheitsvorschriften
5
Technische Daten, Maschinenbeschrieb
6
Auspack- und Kontrolliste
7
Auswuchten und Ersetzen der Schleifscheibe / Drahtbürste
13
Elektroschema
14
Ersatzteilzeichnung
15
Garantieschein
Mode d'emploi
Sommaire
2
Déclaration CE de Conformité
8-9
10
11
Déballage et détail des pièces
12
Equilibrage et remplacement de la meule / brosse
13
14
15
BD318 / 2008.04
324F
325F
326F
Publicité
Table des Matières
Manuels Connexes pour Promac 324F
Sommaire des Matières pour Promac 324F
-
Page 1: Table Des Matières

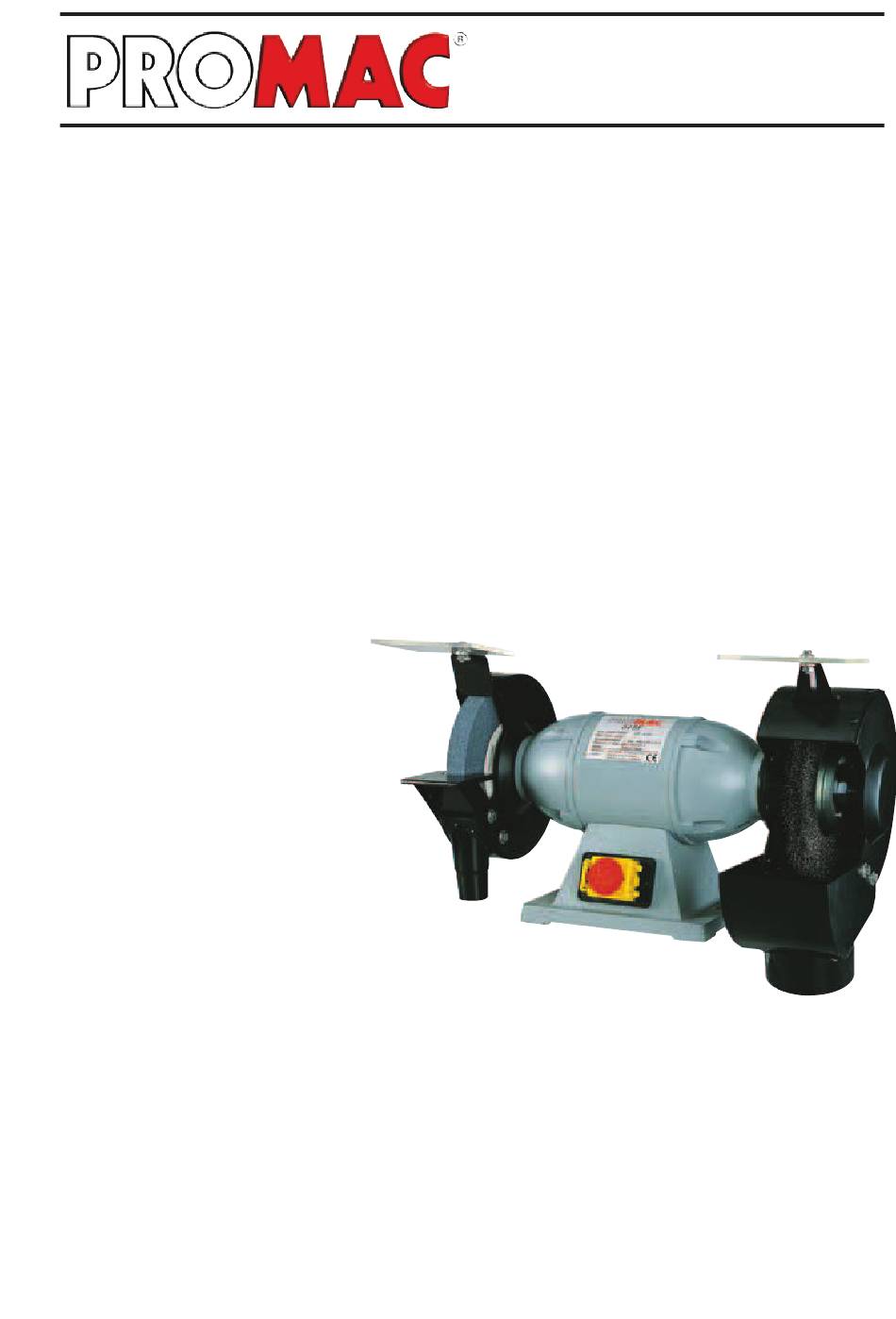

BD318 / 2008.04 324F Doppelschleifmaschine Touret meule/brosse 325F Bedienungsanleitung 326F Index CE-Konformitätszertifikat 3 - 4 Sicherheitsvorschriften Technische Daten, Maschinenbeschrieb Auspack- und Kontrolliste Auswuchten und Ersetzen der Schleifscheibe / Drahtbürste Elektroschema Ersatzteilzeichnung Garantieschein Mode d‘emploi Sommaire Déclaration CE de Conformité Consignes de sécurité... - Page 2 - EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 - EN 610029-1 TOOLTEK LTD. erklärt hiermit, dass die folgende Maschine: 324F, 325F und 326F sofern diese gemäss der beigelegten Bedienungsanleitung gebraucht und gewartet wer- den, den Vorschriften betreffend Sicherheit und Gesundheit von Personen, gemäss den oben aufgeführten Richtlinien der EG entsprechen.
-
Page 3: Consignes De Sécurité
Consignes générales de sécurité 324F / 325F Remarque : le non-respect de ces prescriptions peut entraîner des accidents graves. Comme toutes les machines, cette machine présente certains risques caractéristiques inhérents à son fonc- tionnement et à sa manipulation. L‘utilisation attentive et la manipulation correcte de la machine diminuent considérablement les risques d‘accidents potentiels. -
Page 4: Consignes Relatives À La Sécurité Du Travail
D.L. vo 277/1991. Branchement électrique au secteur Les machines 324F, 325F et 326Fsont livrées avec un câble de branchement sur secteur. Le branchement ainsi que les modifications du branchement au secteur doivent être effectués par un spécialiste conformément à la norme EN 60204-1, §... -
Page 5: Caractéristiques Techniques
Caractéristiques techniques 324F / 325F Modèle ............324F ....325F ......326F Moteur Kw ..............0.45 ......0.45 ........1.12 Alimentation ............230 / 50 / 1 .... 400 / 50 / 3 .......400 / 50 / 3 Dimension meule DxExA mm ......200 x 25 x 20 ..200 x 25 x 20 ....250 x 38 x 20 Dimension brosse métallique DxExA mm ..200 x 19 x 16 ..200 x 19 x 16 .... -
Page 6: Déballage
Déballage 324F / 325F 2 ...... Porte-outil Réf. Nr. Description Q‘té Porte-outil Touret Boulon M6x10 Rondelle M6 3 ...... Bac à copeaux 1 ...... Protecteur plexi Réf. Nr. Description Q‘té Réf. Nr. Description Q‘té Plexi Bac à copeaux Vis 3/16“ x 1/2“... -
Page 7: Equilibrage De La Brosse
Equilibrage de la brosse 324F / 325F Note Les écrous de fixation de la brosse doivent être serrés. L’équilibrage de la brosse se fait par deux masses d'équilibrage, qui sont inserrées sur les flasques. Il est nécessaire de faire plusieurs essais d’ajustement. -
Page 8: Schéma Électrique
Elektroschema / Schéma électrique 324F / 325F 324F (230V) 325F (400V) 1. Die Maschine wird mit einem Netzkabel 230V (324F) 326F (400V) 400V (325F / 326F) geliefert. Aenderungen des Netz- anschluss sind von einem Fachmann gemäss Norm EN60204-1, Punkt 5.3 zu vorzunehmen. -
Page 9: Vue Éclatée
Ersatzteilzeichnung / Vue éclatée 324F / 325F... -
Page 10: Bon De Garantie
Garantieschein / Bon de garantie 324F / 325F Garantie Wir gewähren Ihnen auf den unten eingetragenen Artikeln Garantie auf die Dauer von 12 Monaten ab Laufdatum. Einzige Voraussetzung: die- ses ausgefüllte persönliche Garantie-Zertifikat muss der zur Reparatur eingesandten Maschine beigefügt sein.
