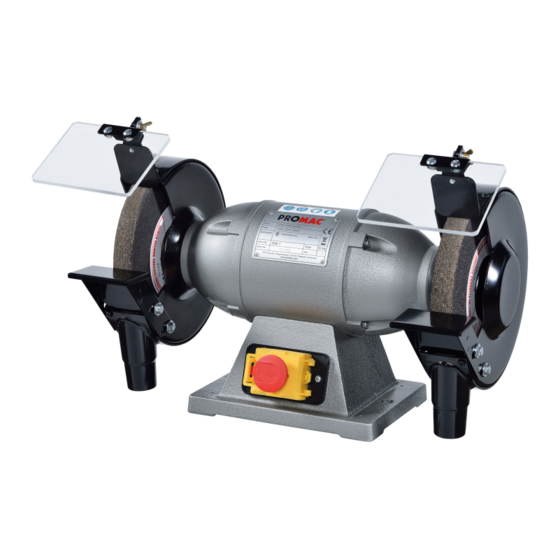

Wheel grinder
Doppelschleifmaschine
Touret meule/meule
Bedienungsanleitung
Index
2
CE-Konformitätszertifikat
3 - 4
Sicherheitsvorschriften
5
Technische Daten, Maschinenbeschrieb
6
Auspack und Kontrolliste
7
Zusammenbau - Adapter mit Zubehör
8
Ersetzen der Schleifscheibe
9
Sicherheitsvorkehrungenen Arbeitsfläche
18
Elektroschema
19
Garantieschein
Schweiz / Suisse
JPW (TOOL) AG
Tämperlistrasse 5
CH-8117 Fällanden Switzerland
www.promac.ch
Mode d'emploi
Sommaire
2
Déclaration CE de Conformité
10-11
Consignes de sécurité
12
Caractéristiques techniques,
Présentation de la machine
13
Déballage et détail des pièces
14
Montage de la brosse métallique et du disque à polir
15
Remplacement de la meule (CH)
16
Remplacement de la meule (F)
17
Préventions de sécurité pour le support de travail
18
Schéma électrique
19
Bon de garantie
France
TOOL France / PROMAC
57, rue du Bois Chaland, Z.I. du Bois Chaland
case postale 2935 FR-91029 Evry Cedex
www.promac.fr
07-2016
324E
325E
