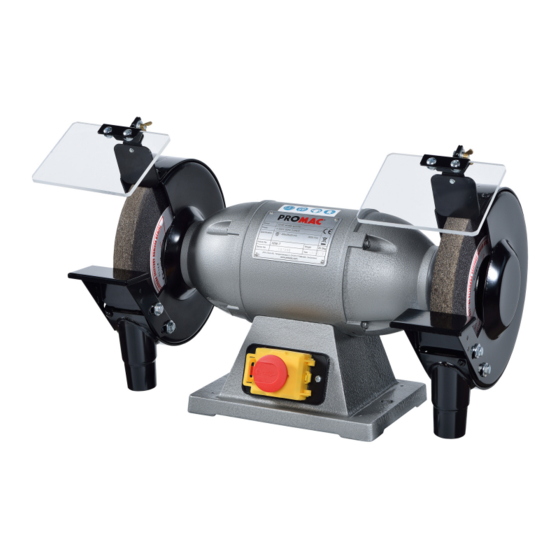

Doppelschleifmaschine
Touret meule/meule
Bedienungsanleitung
Index
2
CE-Konformitätszertifikat
3 - 4
Sicherheitsvorschriften
5
Technische Daten, Maschinenbeschrieb
6
Auspack und Kontrolliste
7
Zusammenbau - Adapter mit Zubehör
8
Ersetzen der Schleifscheibe
16
Elektroschema
17
Ersatzteilzeichnung
18
Ersatzteilliste
19
Standfuss zum Bandschleifer
20
Garantieschein
Mode d'emploi
Sommaire
2
Déclaration CE de Conformité
9-10
11
12
Déballage et détail des pièces
13
Montage de la brosse métallique et du disque à polir
14
15
16
17
18
19
Socle du touret
20
BD288 / 2005.10
324E
325E
Publicité
Table des Matières
Manuels Connexes pour Promac 324E
Sommaire des Matières pour Promac 324E
-
Page 1: Table Des Matières

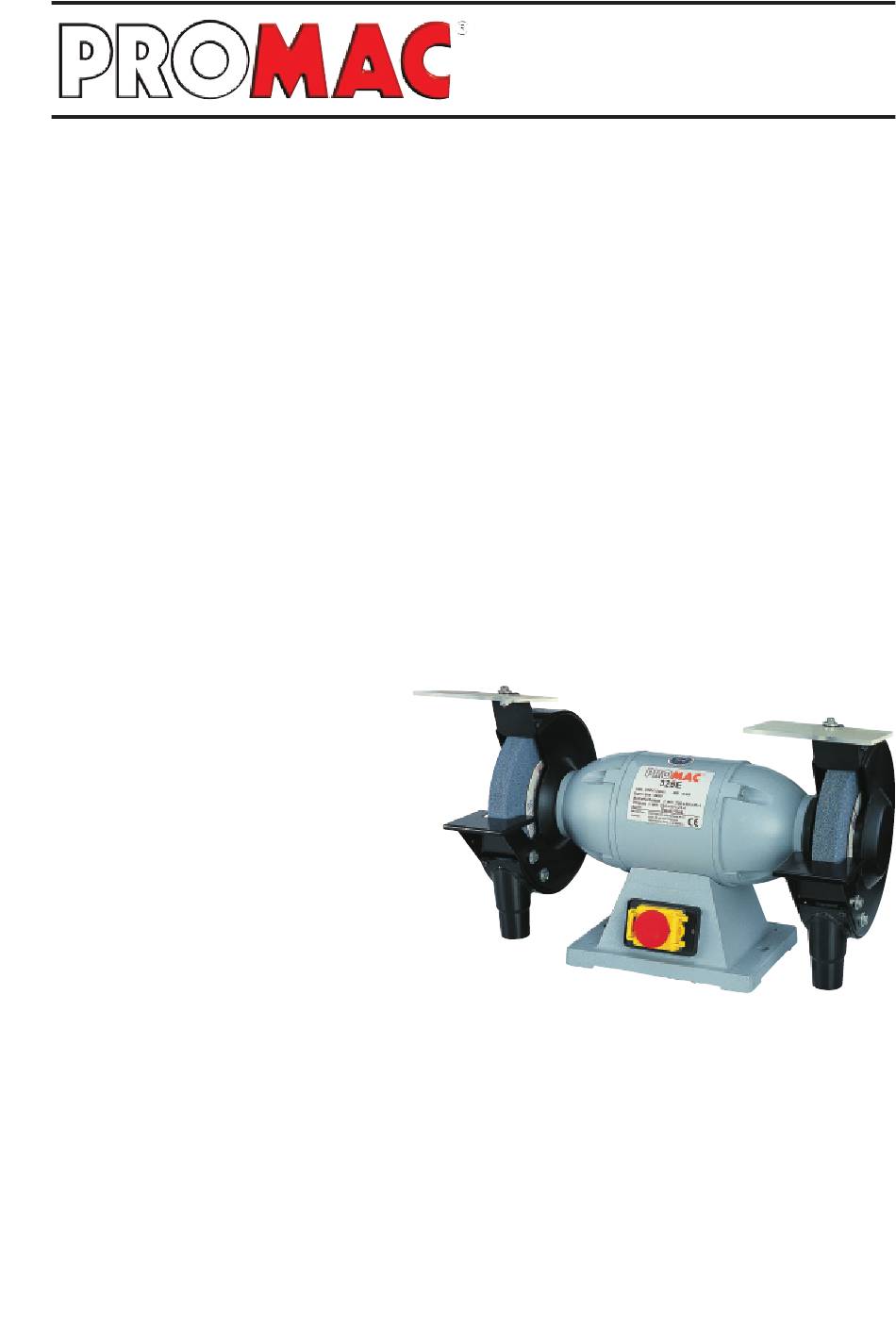

BD288 / 2005.10 324E Doppelschleifmaschine Touret meule/meule 325E Bedienungsanleitung Index CE-Konformitätszertifikat 3 - 4 Sicherheitsvorschriften Technische Daten, Maschinenbeschrieb Auspack und Kontrolliste Zusammenbau - Adapter mit Zubehör Ersetzen der Schleifscheibe Elektroschema Ersatzteilzeichnung Ersatzteilliste Standfuss zum Bandschleifer Garantieschein Mode d'emploi Sommaire Déclaration CE de Conformité... - Page 2 - EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 - EN 610029-1 TOOLTEK LTD. erklärt hiermit, dass die folgende Maschine: 324E und 325E sofern diese gemäss der beigelegten Bedienungsanleitung gebraucht und gewartet wer- den, den Vorschriften betreffend Sicherheit und Gesundheit von Personen, gemäss den oben aufgeführten Richtlinien der EG entsprechen.
- Page 3 Allgemeine Sicherheitsvorschriften 324E / 325E Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren.
- Page 4 Schutzmaßnahmen vorzunehmen (z.B. Ohrschutz). Elektrischer Netzanschluss Das Modell 324E wird mit einem Netzkabel 230V, 50Hz und das Modell 325E mit einem Netzkabel 400V, 50Hz geliefert. Die Anschlüsse sowie Änderungen des Netzanschlusses sind von einem Fachmann gemäss Norm EN60204-1, Punkt 5.3 vorzunehmen.
- Page 5 Technische Daten 324E / 325E Modell ............. 324E ......325E Motor Kw ................0.45 ........ 0.45 Netzanschluss ............230 / 50 / 1 ..... 400 / 50 / 3 Schleifscheibengrösse mm ....... 200 x 25 x 20.0 ....200 x 25 x 20.0 Drehzahl Upm ..............
- Page 6 Auspack- und Kontrollliste Version Schweiz 324E / 325E 1 ...... Plexiglasschutz Schleifmaschine Ref. Nr. Beschreibung Plexiglas Schraube 3/16" x 1/2" Halter Unterlagscheibe M5 Mutter 3/16" Schraube 1/4" x 1/2" Unterlagscheibe M6 Federring 1/4" Drahtbürste Flügelmutter 1/4" Schraube M6x8 Halter Funkenschutz Schwabbelscheibe 2 ......
- Page 7 Zusammenbau - Adapter mit Polier- oder Drahtbürste 324E / 325E Nur Version Schweiz Schleifscheibe festhalten und den Adapter montieren. Darauf achten, dass der Konus der Maschine und des Adapters sauber sind. Nur Version Schweiz Die Polierscheibe oder Drahtbürste wie in Abb. gezeigt montieren.
- Page 8 Ersetzen der Schleifscheibe Nur Version Schweiz 324E / 325E 1. Den Adapter demontieren. 2. Die 3 Schrauben des Schleifschutzes demontieren. Die Schleifschutzabdeckung demontieren. Die Mutter von der Welle demontieren. Die Scheibenflansche und Schleifscheibe demontieren. Zusammenbau in umgekehrter Weise.
-
Page 9: Consignes De Sécurité
Consignes générales de sécurité 324E / 325E Remarque : le non-respect de ces prescriptions peut entraîner des accidents graves. Comme toutes les machines, cette machine présente certains risques caractéristiques inhérents à son fonctionnement et à sa manipulation. L'utilisation attentive et la manipulation correcte de la machine diminuent considérablement les risques d'accidents potentiels. - Page 10 (par ex. un casque anti-bruit). Branchement électrique au secteur Les machines 324E est 325E sont livrées avec un câble de branchement sur secteur. Le branchement ainsi que les modifications du branchement au secteur doivent être effectués par un spécialiste conformément à la norme EN 60204-1, §...
-
Page 11: Caractéristiques Techniques
Caractéristiques techniques 324E / 325E Modèle ............324E ......325E Moteur Kw ................0.45 ........ 0.45 Alimentation ............. 230 / 50 / 1 ..... 400 / 50 / 3 Meule dimensions mm ........200 x 25 x 20.0 ....200 x 25 x 20.0 Vitesse moteur tpm ............ - Page 12 Déballage 324E / 325E 1 ...... Protecteur plexi Touret Réf. Description Q'té Plexi Vis 3/16" x 1/2" Support Rondelle M5 Ecrou 3/16" Vis 1/4" x 1/2" Rondelle M6 Brosse métallique Rondelle 1/4" Papillon 1/4" (livrable en Suisse seulement) Vis M6x8...
- Page 13 Montage du disque à polir et de la brosse métallique 324E / 325E Version Suisse Pour le modèle 324E 325E vendu en Suisse seulement Tenir la meule et monter l'adaptateur. Veiller à ce que le cône de la machine et de l'adaptateur soient propres.
-
Page 14: Remplacement De La Meule (Ch)
Remplacement de la meule - Version Suisse 324E / 325E Enlever le porte-outil fixé et l'adaptateur sur le carter de meule. Démonter l'écrou de la meule avec la clé plate. Oter les trois vis. Enlever l'écrou. Enlever la flasque et la meule. -
Page 15: Remplacement De La Meule (F)
Remplacement de la meule - Version France 324E / 325E Oter les trois vis. Démonter l'écrou de la meule avec la clé plate. Enlever l'écrou. Enlever la flasque et la meule. Monter la nouvelle meule en oeuvrant en sens inverse. -
Page 16: Schéma Électrique
Elektroschema / Schéma électrique 324E / 325E Die Maschine wird mit einem Netzkabel 230V (324E) Un câble équipe ce touret pour une connexion en 230V 400V (325E) geliefert. Aenderungen (324E) 400V (325E).Pour le raccordement au réseau Netzanschluss sind von einem Fachmann gemäss utiliser du matériel répondant à... -
Page 17: Vue Éclatée
Ersatzteilzeichnung / Vue éclatée 324E / 325E vendu en Suisse seulement... -
Page 18: Liste Des Pièces De Rechange
20-1 PM 325029 Anker 325E Schweiz / Rotor 325E Suisse PM 325029F Anker 325E Frankreich / Rotor 325E France 21/22 PM 324427 Feld / Stator 324E PM 325028 Feld / Stator 325E PM 320050 Tülle / Entrée câble PM 320006 Schraube / Vis... - Page 19 Standfuss / Socle (Option) 324E / 325E Modell / Modèle 9399 Modell / Modèle 2004 (livrable en Suisse seulement) PM 939901 Standblech (Vorder-& Rückseite) / PM 200401 Stand / Socle Tôle (avant & arrière) PM 200402 Bodenplatte / Tôle de fond PM 939902 Standblech (links &...
-
Page 20: Bon De Garantie
Garantieschein / Bon de garantie 324E / 325E 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4...
