7.8.1 Structure de groupe
Réseau

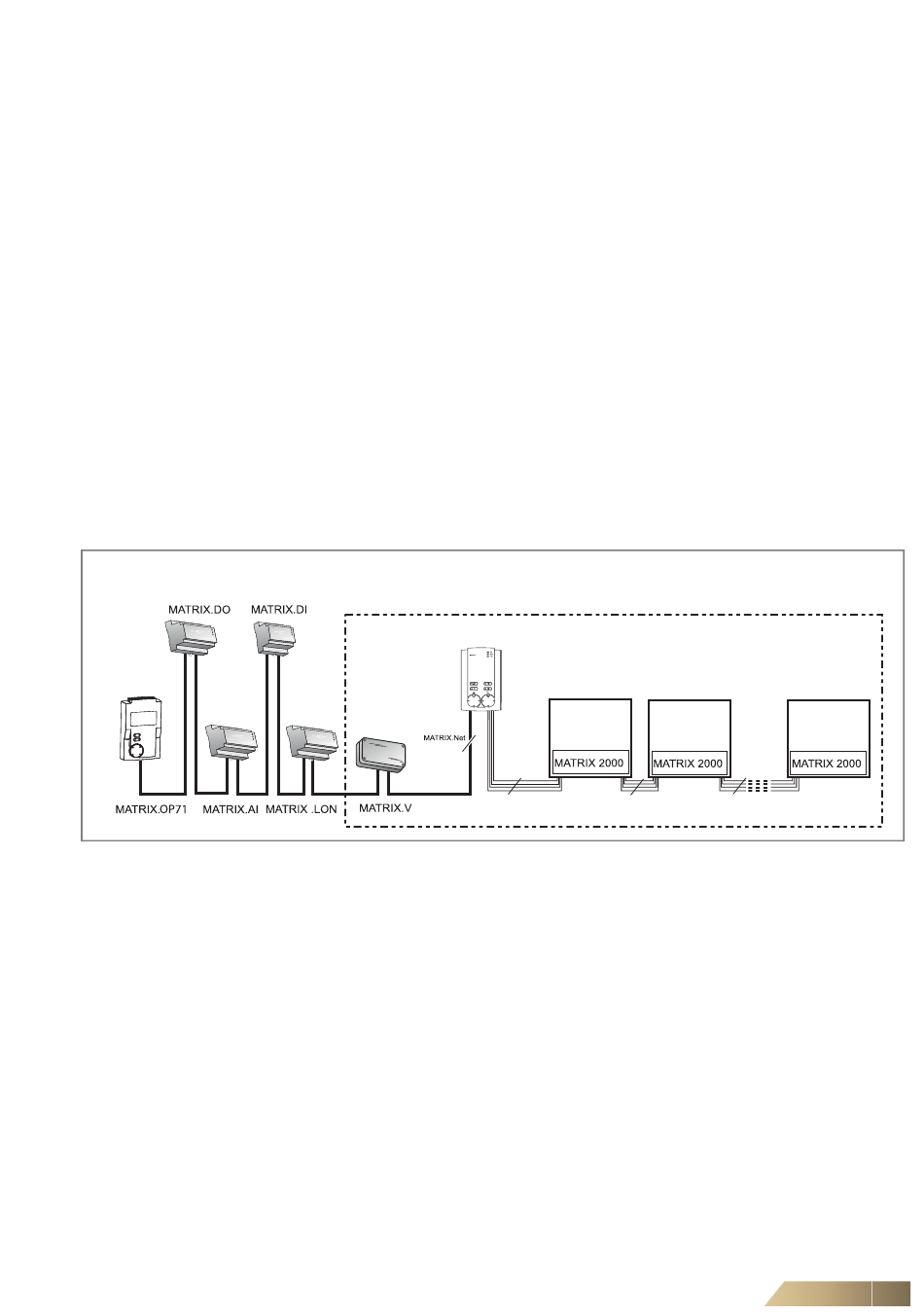

Fig. 7-31:
Structure de groupe avec le régulateur MATRIX 2000
FläktGroup DC-2011-0115-FR 2018-10/R9 • sous réserve de modifications
Les éléments suivants peuvent constituer des périphériques réseau:
– le régulateur
– les boîtiers de commande
– les modules globaux
– l'horloge de commande centrale
– Interfaces LON,
– le logiciel de service.
Un groupe est constitué au minimum de 2 et au maximum de 20 périphériques réseau
(boîtier de commande, 16 appareils de traitement d'air, module de vanne, module DV,
®
module L
).
ON
Un boîtier de commande et un régulateur / appareil peuvent par exemple constituer un
groupe, Un module LON et un régulateur / appareil constituent également un groupe.
Dans ce cas, c'est le module L
réelles au groupe. Sur les appareils équipés de MATRIX 3000 et de MATRIX 4000, le
boîtier de commande peut être remplacé par un module global, p. ex. un module
MATRIX.LON, et constituer aussi un groupe.
Structure de groupe du système MATRIX 2000
Le système MATRIX 2000 permet de constituer un groupe, tel que le montre l'exemple
Fig. .
max. 1 boîtier de commande
L'attribution de l'adresse du groupe s'effectue au moyen du commutateur d'adressage
de groupe situé sur le boîtier de commande - voir la notice d'utilisation « boîtiers de
commande MATRIX®», chapitre « mise en service et essais ».
L'affectation des modules (MATRIX.V, MATRIX.LON) à ce groupe s'effectue, pour la
MATRIX.V, via le commutateur d'adressage du groupe et, pour la MATRIX.LON, via le
logiciel – voir à ce égard les chapitres „mise en service et essais" de cette notice d'uti-
lisation et de la notice „MATRIX - modules globaux".
Le raccordement du réseau MATRIX.Net s'effectue à partir de l'appareil de com-
mande.
®
qui envoie les valeurs de consigne et les valeurs
ON
Appareil 1
Appareil 2
4-10 conducteurs
4-7 conducteurs
Raccordement électrique
Groupe
Appareil 16
4-7 conducteurs
