Raccordement électrique
7.12.5 Sondes et entrées de commande
CET

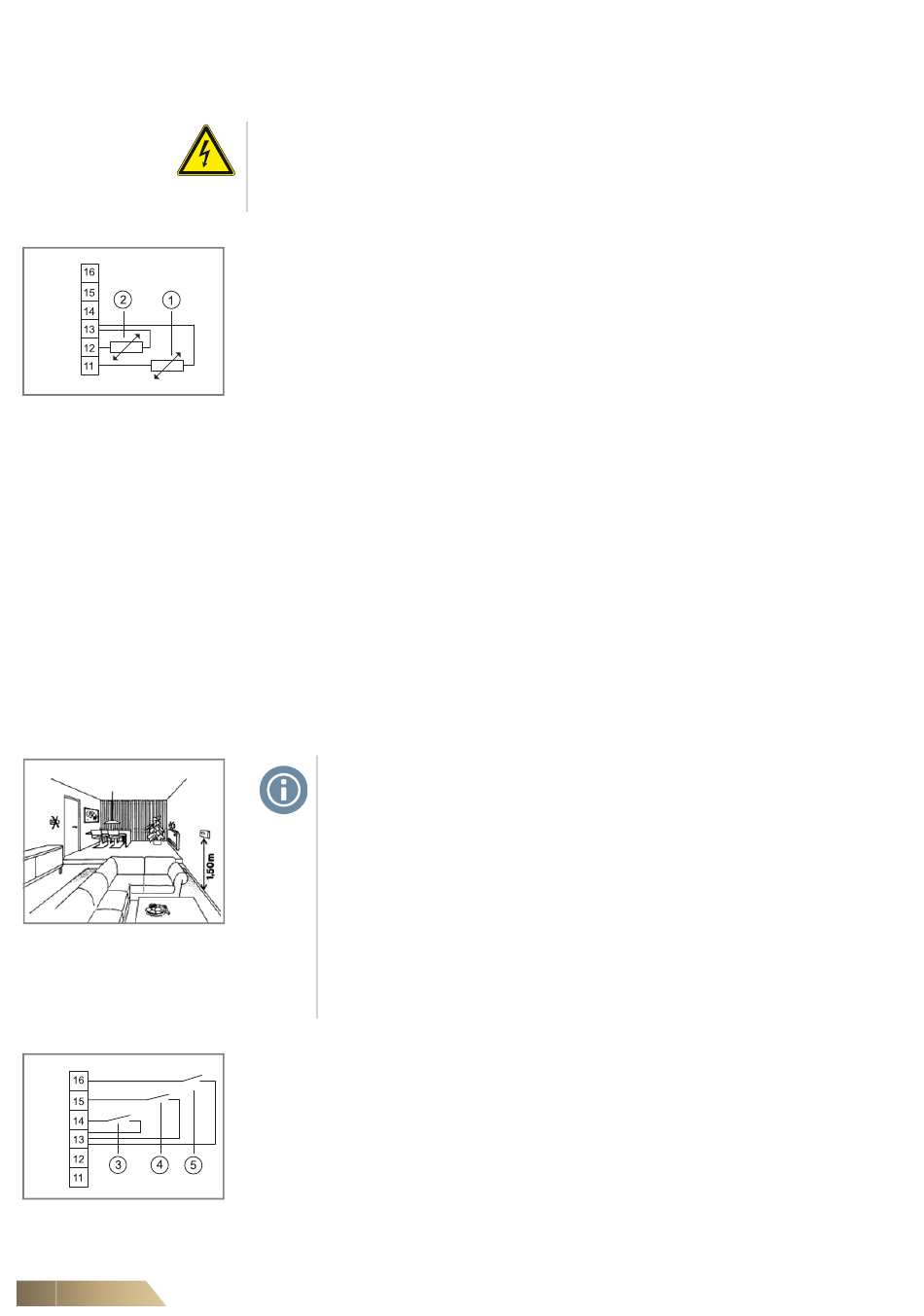

Fig. 7-88:
Raccordement des
sondes
Fig. 7-89:
Lieu de montage
CET
Fig. 7-90:
Entrées de commande
112
Danger électrique!
Le bornier de basse tension (entrées de sondes et de commande) n'est pas isolé
galvaniquement de la tension de réseau. Les bornes du bornier basse tension ne
sont pas dépourvues de potentiel électrique.
Raccordement de la sonde d'ambiance ou de reprise (option) ou de sonde
change-over
Pos. 1: Sonde d'ambiance ou de reprise
Pos. 2: Sonde change-over
•
Raccorder les sondes conformément au schéma de câblage.
Sonde de reprise:
– En cas de raccordement d'une sonde de reprise, le commutateur CET.ACEC doit
être configuré en conséquence. Vous trouverez plus de détails à ce sujet dans la
notice d'utilisation relative au commutateur CET.ACEC.
– Lors du raccordement d'une sonde de reprise montée en usine, connecter les
bornes correspondantes du commutateur CET avec les bornes correspondantes de
l'armoire électrique de l'appareil (voir schéma électrique).
Sonde change-over:
– Montage de la sonde change-over à l'entrée d'eau
– Fixation de la sonde à la tuyauterie à l'aide du clip livré Le clip convient pour des
tuyauteries d'une taille de 15 mm.
– Après la pose de la sonde, remettre en place, si nécessaire, l'isolation de la tuyau-
terie.
Sonde d'ambiance:
– Fixation du boîtier à un emplacement approprié (voir Fig. 7-89) avec les vis adap-
tées (max. M4).).
– Raccordez la sonde d'ambiance conformément au schéma de câblage.
Consignes d'utilisation!
L'emplacement de la sonde de température d'ambiance est déterminant
pour la précision de la régulation de la température ambiante. De ce fait,
n'installez pas les sondes (voir Fig. 7-89):
– à proximité d'une porte, d'une fenêtre, d'une traversée, etc., car les
importants déplacements d'air faussent la mesure,
– sur des parois froides ou chaudes (mur, cheminée, etc.) car la tempé-
rature de la paroi fausse la mesure,
– derrière des rideaux ou doubles rideaux car les couches d'air isolantes
faussent la mesure,
– à proximité immédiate de la grille de soufflage des appareils car la tem-
pérature de l'air soufflé fausse la mesure.
Déblocage des entrées de commande ou basculement chaud / froid
Pos. 3: Entrée basculement chaud/froid (au lieu de la sonde change-over Fig. 7-88, Pos. 2)
Pos. 4: Entrée présence/occupation (absence/non-occupation = contact fermé)
Pos. 5: Entrée validation de fonctionnement (activée = contact ouvert)
•
Raccorder les entrées de commande conformément au schéma de câblage.
– En cas de raccordement d'un contact inverseur chauffage-refroidissement, d'un
contact de présence ou d'un contact de validation, le commutateur CET.ACEC doit
être configuré en conséquence. Vous trouverez plus de détails à ce sujet dans la
notice d'utilisation relative au commutateur CET.ACEC.
FläktGroup DC-2011-0115-FR 2018-10/R9 • sous réserve de modifications
