Raccordement hydraulique
Sans détendeur / sans vanne de chauffage
Appareil mural

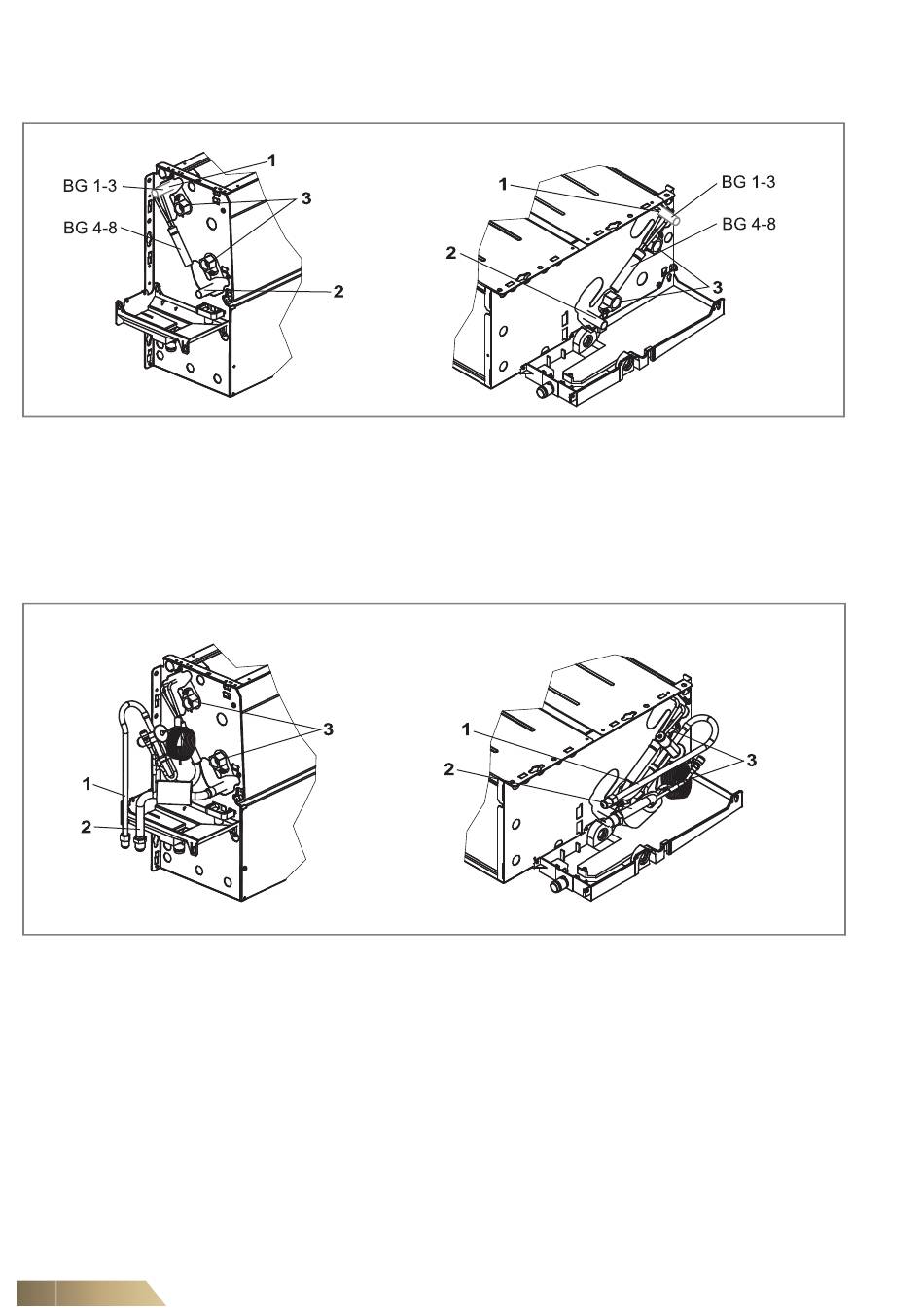

Fig. 6-16:
Appareil mural et plafonnier, système 4 tubes, sans détendeur, vanne de chauffage, raccordements du fluide frigorigène
et du circuit de chauffage
Pos. 1:
Raccordement de liquide
Pos. 2:
Raccordement gaz d'aspiration
Pos. 3:
Raccordement de la batterie chaude
Avec détendeur / sans vanne de chauffage
Appareil mural
Fig. 6-17:
Appareil mural et plafonnier, système 4 tubes, avec détendeur, sans vanne de chauffage, raccordements du circuit fri-
gorifique et du circuit de chauffage
Pos. 1:
Raccordement de liquide
Pos. 2:
Raccordement gaz d'aspiration
Pos. 3:
Raccordement de la batterie chaude
58
Appareil plafonnier
Appareil plafonnier
FläktGroup DC-2011-0115-FR 2018-10/R9 • sous réserve de modifications
