Raccordement électrique
Schéma électrique collé sur le cou-
vercle à l'intérieur de la boîte ou livr
séparément.

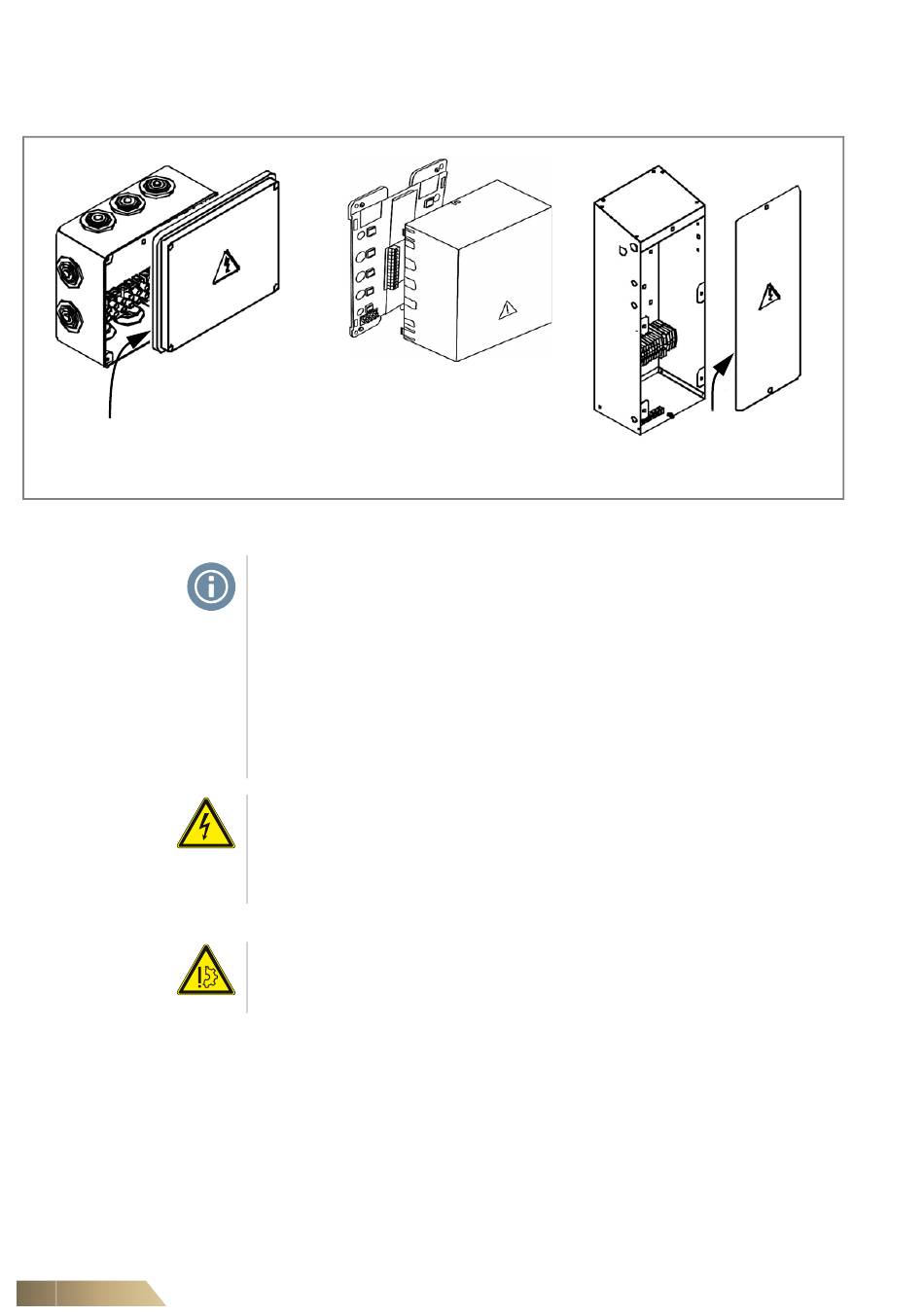

Fig. 7-2:
Boîte à bornes en plastique et coffret électrique en tôle d'acier
68
électrique en tôle d'acier, montés, en fonction du raccordement hydraulique, à droite
ou à gauche de l'habillage de base.
Consignes d'utilisation!
Pour le raccordement précis de chaque composant (ventilateur, vannes, etc.), veuil-
lez consulter le schéma de câblage correspondant fourni avec l'appareil. Avant de
procéder au raccordement, vérifiez que le code de commande de l'équipement
électrique de l'appareil correspond à celui indiqué sur le plan de câblage.
Conformément aux normes en vigueur, un dispositif de coupure de courant est à
prévoir sur site.
Uniquement pour les moteurs à plusieurs vitesses !
On ne peut commander qu'une seule vitesse de ventilateur à la fois !Lors d'un chan-
gement de vitesse de rotation, un intervalle de 0,1 sec. minimum est à respecter !
Danger électrique!
Un régulateur doit être installé uniquement sur des appareils avec habillage dont la
face arrière est montée sur un mur ou un plafond. Il doit être impossible d'accéder
à la zone de raccordement du régulateur ou à l'isolation de base adjacente de la
conduite électrique.
•
Effectuez le raccordement suivant le schéma électrique spécifique de l'appareil.
Risque d'endommagement de l'appareil !
Pour les appareils avec chauffage électrique, il faut assurer une temporisation suf-
fisante du ventilateur après l'arrêt de celui-ci.
FläktGroup DC-2011-0115-FR 2018-10/R9 • sous réserve de modifications
Flex-Geko
Schéma électrique collé
sur le couvercle à l'intérieur
de la boîte ou livré séparé-
ment.
