le type de l'appareil
voir Fig. 5-3
2
pour tous les appareils
3
pour les appareils muraux avec
habillage / pour les appareils
muraux sans habillage
4
Uniquement pour les appareils
en allège avec habillage et
panneau arrière
5
Uniquement dans le cas de
montage mural derrière un ha-
billage sur site
Tab. 5-1:
Distances de montage
36
Pour les travaux de montage, p. ex.
pour ouverture latérale de la boîte à
bornes
– Pour ouvrir la trappe d'accès de
l'habillage
– Pour une bonne évacuation de l'air
Enlever l'habillage
Pour le montage de la manchette
souple de soufflage

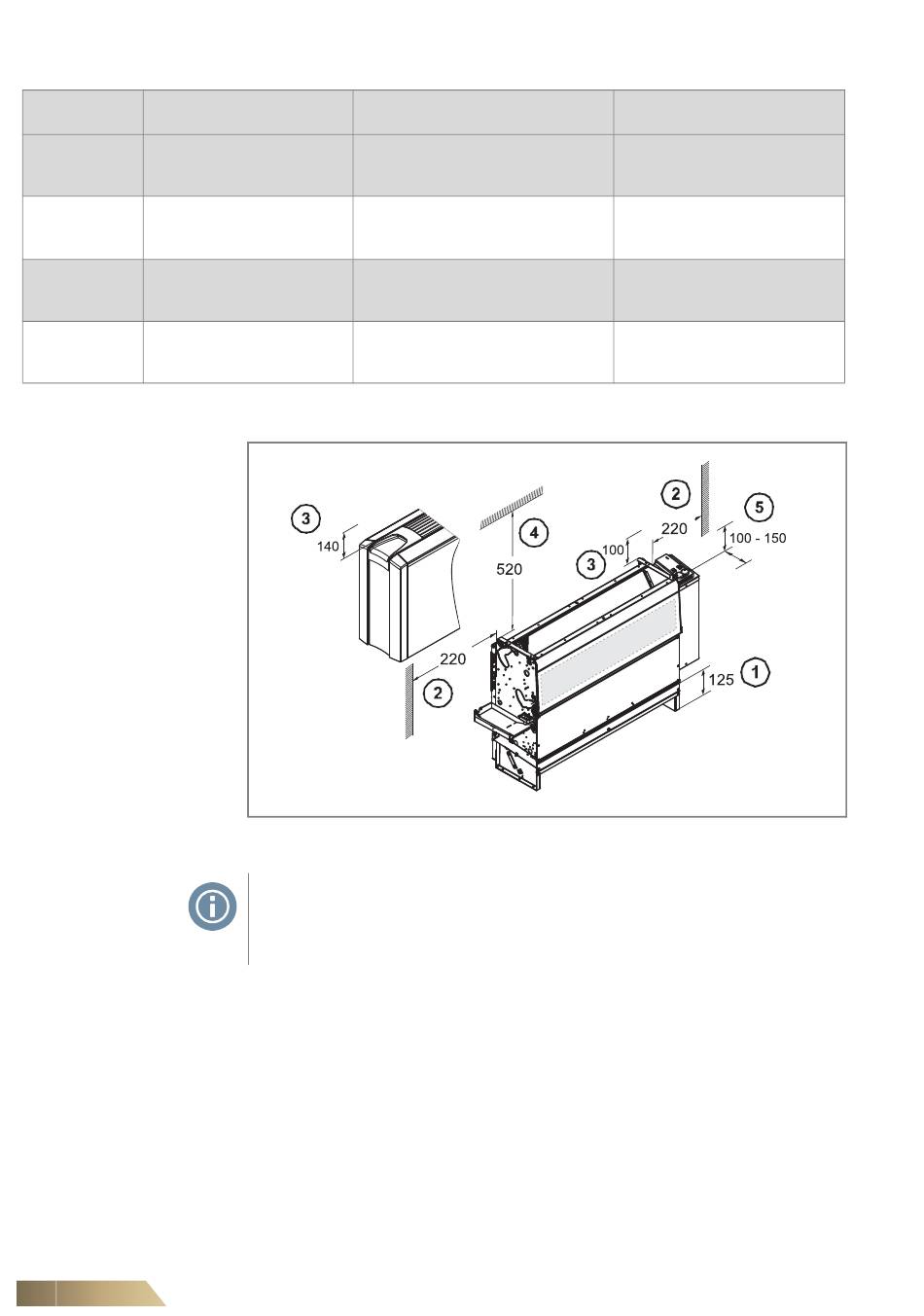

Fig. 5-3:
Distances de montage
Consignes d'utilisation!
Pour les appareils équipés d'un chauffage électriques, les distances à respecter
sont plus grandes! Voir à ce sujet les indications du Chapitre 2.5.2 "Appareils avec
chauffage électrique ou batterie tout électrique" à la page 14.
Base
FläktGroup DC-2011-0115-FR 2018-10/R9 • sous réserve de modifications
Flex-Geko
Distance de montage [mm]
220
seitlich
140/100
vers le haut
520
nach oben
env. 100 ... 150
entre l'orifice de soufflage de
l'appareil et un habillage sur site
