Flex-Geko

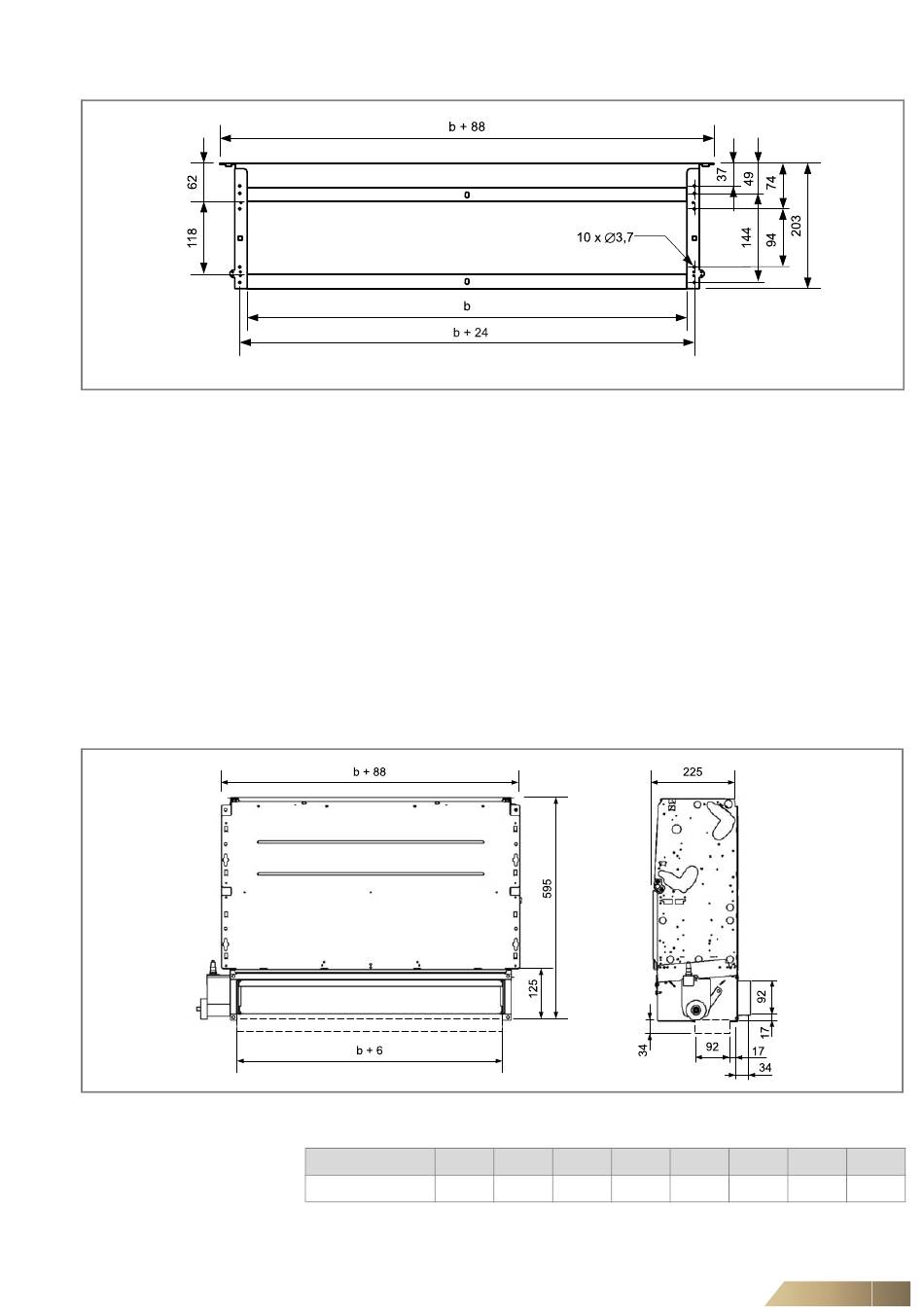

Fig. 5-16:
Dimensions de la bouche de soufflage (sens de l'air „A" et „C")
5.12.2 Montage de gaines d'air externes à l'aspiration (appareils en recyclage)
5.12.3 Montage de gaines d'air externes à l'aspiration (appareil en air mélangé)
Fig. 5-17:
Dimensions du raccord d'aspiration du caisson de mélange
FläktGroup DC-2011-0115-FR 2018-10/R9 • sous réserve de modifications
Des gaines d'air externes à l'aspiration peuvent être montées sur site uniquement s'il
s'agit d'appareils de base avec sens de l'air „A" et „B" (voir codification page 3) et à
l'aide de la pièce de raccord (acsessoire aéraulique type ZGF.#A131), du coude
d'aspiration (accessoire aéraulique type ZGF.#A051) ou du caisson d'aspiration
équipé d'un raccord d'air primaire (accessoire aéraulique type ZGF.#A011). Voir aussi
les indications à ce sujet dans le notice d'utilisation séparée „PR-2008-0101-FR Flex-
Geko montage des accessoires".
Pour les appareils en air mélangé, les gaines d'air externes peuvent uniquement être
raccordées directement au raccord d'aspiration pour l'air neuf. Voir les dimensions .
Fig. 5-17
Baugröße
1
Largeur b [mm]
410
Tab. 5-8:
Mesures de fixation b
2
3
4
560
710
860
1010
Montage
5
6
7
1160
1310
1460
8
47
