Flex-Geko
7.7
Raccordement électrique avec MATRIX
7.7.1 Raccordement de l'alimentation du régulateur
PE
PE
L
L
2
N
N
PE
PE
L
L
3
N
N
4

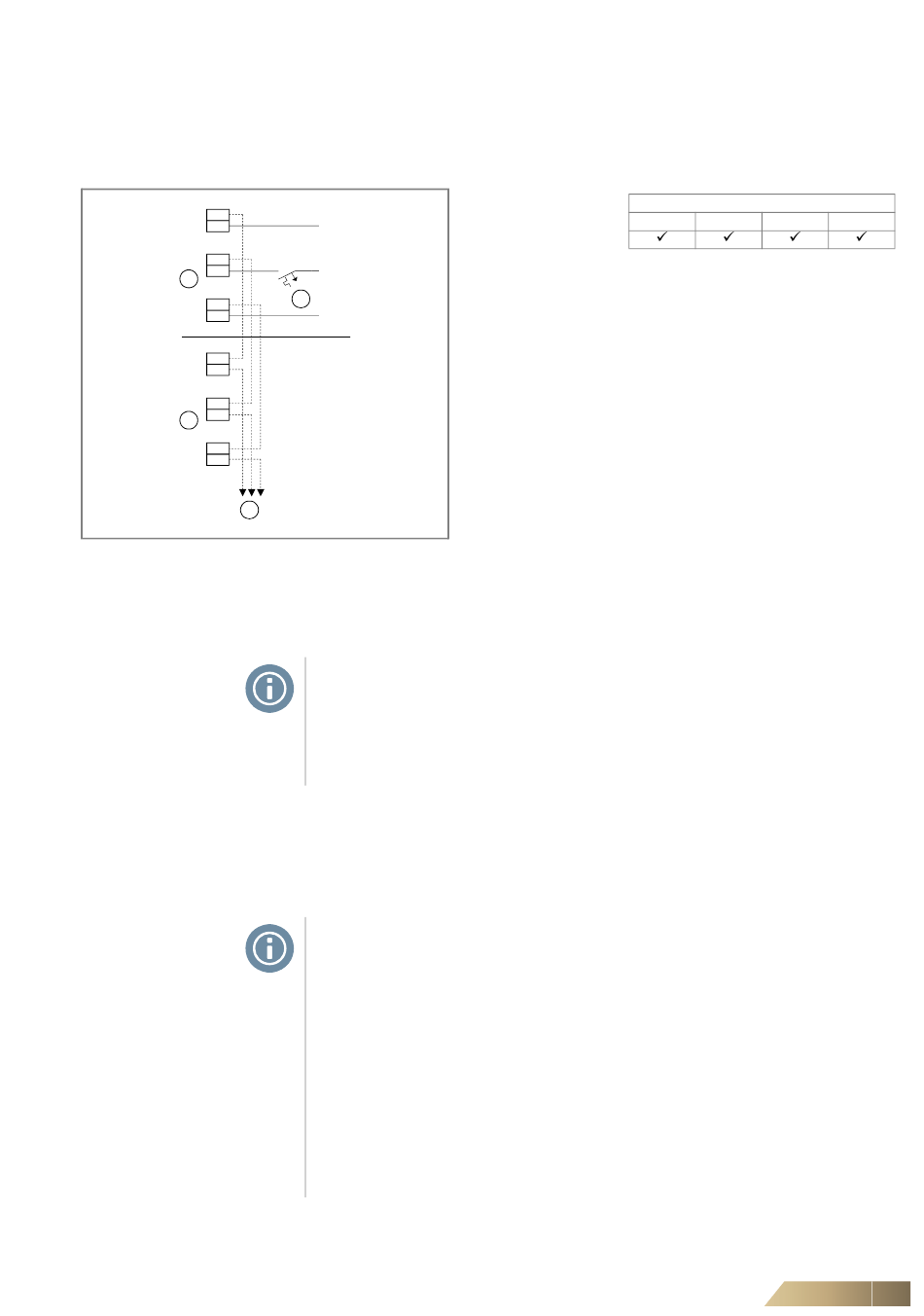

Fig. 7-12:
Raccordement de l'alimentation électrique
7.7.2 Raccordement des câbles de commande
FläktGroup DC-2011-0115-FR 2018-10/R9 • sous réserve de modifications
PE
Pos. 1: Ali-
L
1
Pos. 2: Raccordement au premier appareil
N
Pos. 3: Raccordement au deuxième appareil
Pos. 4: Raccordement aux autres appareils
– Pour les appareils sans pompe à condensats, la tension
– Pour les appareils avec pompe à condensats, le raccorde-
•
•
Consignes d'utilisation!
Des appareils esclaves peuvent être alimentés à partir de l'appareil maître
(voir Fig. 7-12, Pos. 3 et Pos. 4).
Dans ce cas, le courant total absorbé ne peut pas dépasser 10 A. Si nécessaire,
mettre en place une deuxième alimentation.Conformément aux normes en vigueur,
un dispositif de coupure est à prévoir sur site.
Consignes d'utilisation!
Pour les raccordements, utilisez les câbles suivants:
– En accord avec les conditions reprises dans la déclaration de conformité:
câbles de commande multiconducteurs de 0.5 mm² avec tresse de blindage en
cuivre
– Fixer le blindage du câble de commande avec des attaches prévues à cet effet
dans les appareils FläktGroup afin de garantir le meilleur contact électrique
possible
– Relier le blindage à la terre sur une grande surface de contact à l'aide d'une
attache prévue à cet effet ! Brancher le blindage par une seule extrémité (sinon
des interférences peuvent se produire).
– La longueur maximale totale du câble ne peut pas dépasser 50 m.
– En cas d'utilisation d'autres types de câbles, par exemple à blindage par feuille
métallique, FläktGroup ne peut être tenu pour responsable.
2001
mentation 230 V AC/50 Hz, protection sur site par fusible
max. B 10 A
d'alimentation est raccordée directement au régulateur
(Pos. 1 et Pos. 3).
ment s'effectue au bornier séparé qui se trouve dans le cof-
fret électrique
2
(par ex. avec 3x1,5 mm
Raccordez la tension d'alimentation suivant le schéma de
câblage.
Alimenter séparément les appareils avec chauffage
électrique.
Raccordement électrique
MATRIX
3001
4001
4001+IO
NYM).
79
