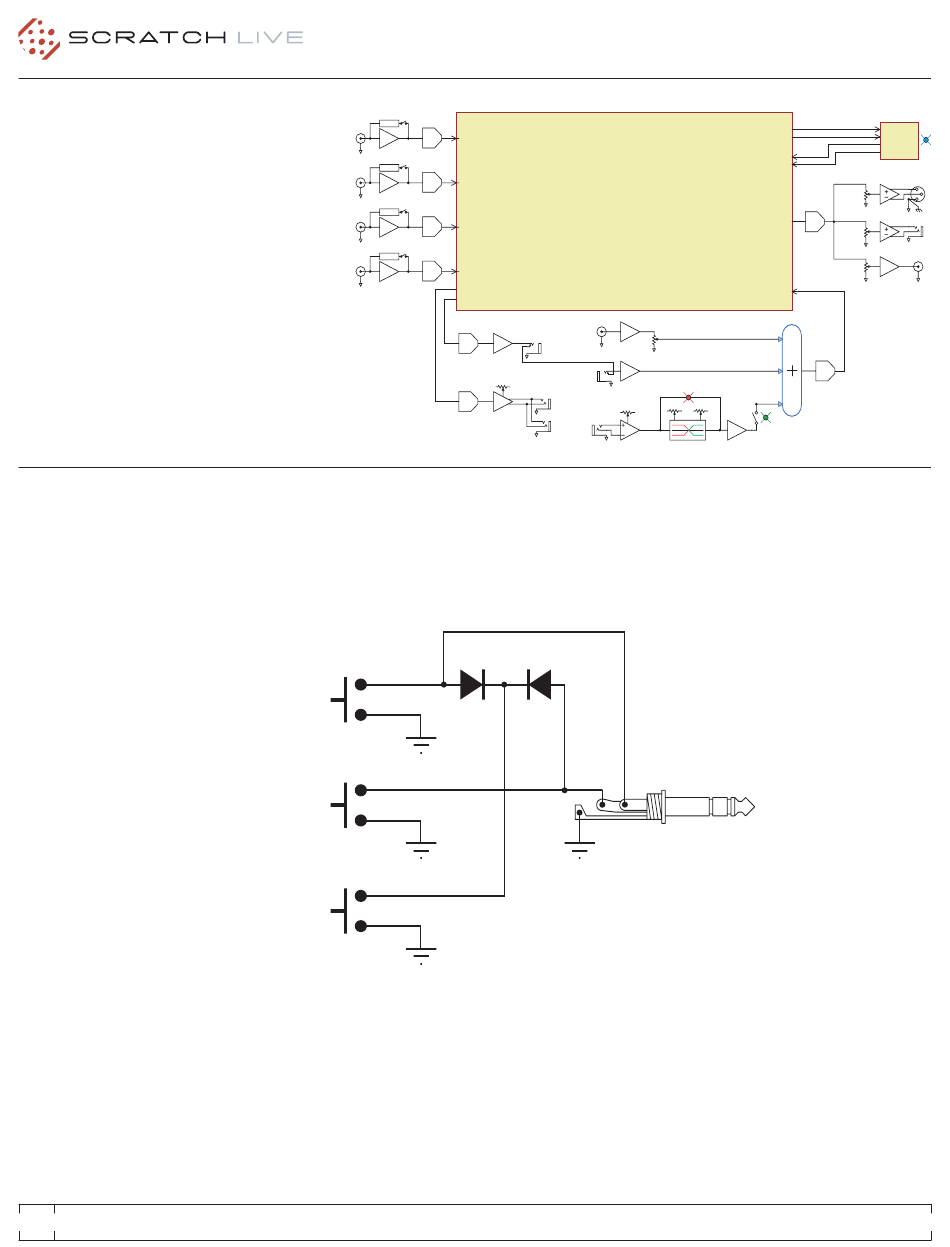

SCHÉMA TECHNIQUE ANALOGIQUE
Schéma simplifié des entrées et sorties
analogiques autour du DSP. Un seul canal
est illustré.
SCHÉMA CONNECTEUR FOOTSWITCH
Rane ne fabrique pas, ni ne distribue de
commutateur au pieds optionnel. Celui-ci
doit être un appareil passif capable de
mettre à la terre le TIP (bout), le RING
(anneau) ou le TIP et le RING afin de pou-
voir disposer des 3 états. Nous recom-
mandons les DigiTech FS300 ou GNXFC.
Ci-contre se trouve le diagramme basique
d'un pédalier à 3 commutateurs. Vous dis-
poserez de plus de souplesse avec trois
commutateurs, mais vous pouvez aussi
bien utiliser un pédalier à 1 ou 2 commu-
tateurs (voir page 29 pour la configura-
tion du pédalier dans Scratch Live).
50
PHONO / LINE
RIAA
ANALOG 1
ANALOG 1 L/R
ADC
PHONO / LINE
RIAA
ANALOG 2
ADC
ANALOG 2 L/R
PHONO / LINE
RIAA
ANALOG 3
ADC
ANALOG 3 L/R
PHONO / LINE
RIAA
ANALOG 4
ANALOG 4 L/R
ADC
CUE OUT
FlexFX OUT
DAC
PHONES
DAC
HEADPHONE OUTPUTS
S1
S2
S3
DSP
AUX IN
AUX IN
FlexFX
SEND
FlexFX
RETURN
OL
LOW
HIGH
MIC LEVEL
1/4"
3.5mm
MIC/LINE INPUT
EQ
RING
TIP
SLEEVE
TTM 57SL
POUR
SERATO SCRATCH LIVE
RECORD 2 L/R
RECORD 1 L/R
USB
DIGITAL 2 L/R
DIGITAL 1 L/R
MAIN OUT
MAIN
LEVEL
DAC
BOOTH OUT
MIX OUT L/R
BOOTH
LEVEL
AUX OUT
AUX
LEVEL
AUX INPUT L/R
ADC
MIC ON
MODE D'EMPLOI
1.9
